整流二极管为什么只能单向导通？从结构到反向恢复

整流二极管的任务，是让电流容易沿一个方向通过，同时在相反方向承受电压。它看似只是一个PN结，真实器件却要用漂移区在耐压、压降和速度之间取舍。读完本文，你能说清它怎样导通、怎样阻断，以及选型为何还要看反向恢复。

硅功率整流二极管常采用纵向结构：电流从顶部阳极进入，经过p+阳极区、主PN结、n−漂移区和n+衬底，再从底部阴极流出。p+和n+中的“+”表示重掺杂，n−中的“−”表示轻掺杂，不代表端子正负极。

其中最厚的n−漂移区负责在反向状态下展开耗尽层、承担大部分电压。它越厚、掺杂越轻，通常越有利于提高阻断能力；但电流正向通过时的电阻也会增大。因此，耐压与导通损耗从结构设计开始就在相互牵制。

图1｜典型纵向硅整流二极管：反向耗尽层主要向轻掺杂的n−漂移区扩展。

当阳极电位高于阴极时，外加电场削弱PN结原有的内建电场，势垒降低，耗尽层变窄。p+侧的空穴被注入n−区并向下扩散，n−侧的电子也会向p+侧运动；两类载流子共同形成正向电流，传统电流方向是阳极A到阴极K。

在功率二极管里，大量少数载流子进入漂移区后，还会提高这一区域的导电能力，减轻厚漂移区带来的电阻代价。但这些载流子不会在撤去正向电压的一瞬间全部消失，这为后面的反向恢复埋下了原因。

当阳极电位低于阴极时，外加电场加强内建电场，势垒升高，耗尽层向轻掺杂n−区扩展。能够跨越势垒的载流子很少，所以正常阻断时只剩微小反向漏电，器件两端的大部分电压落在耗尽区。

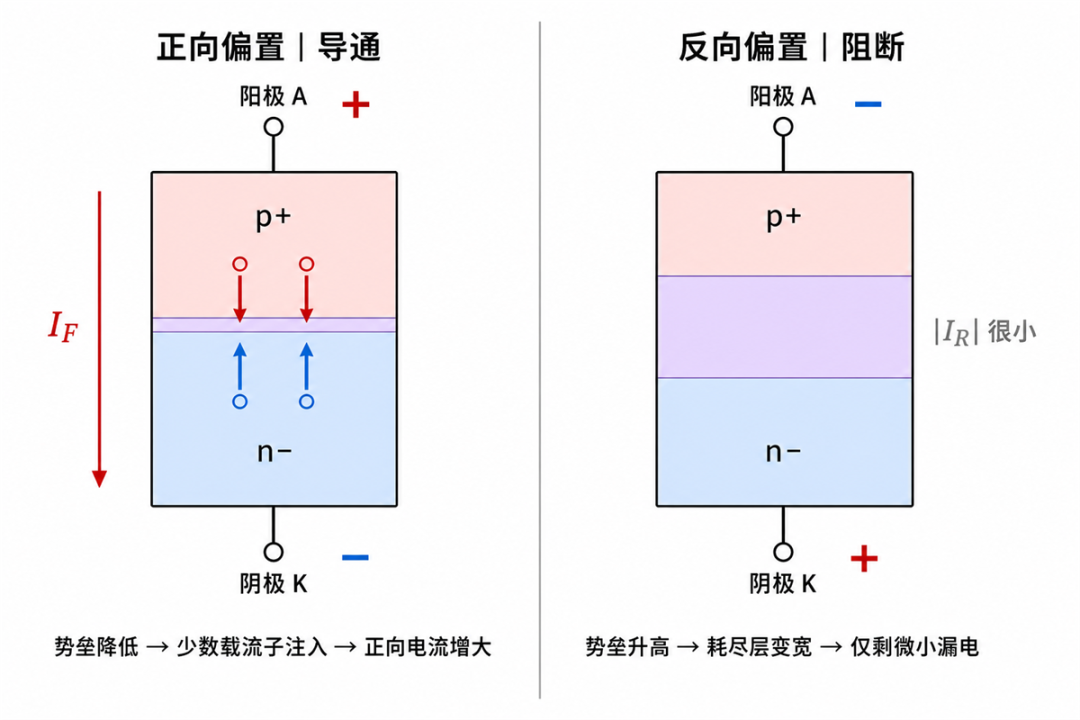

图2｜偏压改变 → 势垒和耗尽层改变 → 载流子运动改变 → 电流结果改变。

反向电压继续升高，结区电场可能达到击穿条件，电流会急剧增加。普通整流二极管不应长期工作在未规定的击穿状态；工程上必须让实际反向峰值低于数据手册给出的额定反向电压，并考虑浪涌、温度和电路寄生引起的尖峰。

在低注入、稳态且结温近似不变的简化模型中，PN结电流可用下面的关系理解正反向差别。它适合解释趋势，不等于功率整流器在所有电流和温度下的精确压降。

I是二极管电流，I_S是反向饱和电流，V_AK是阳极对阴极电压，V_T是热电压，n是理想因子，理想PN结近似为1。正向V_AK增大时，指数项使电流快速上升；反向且尚未击穿时，电流幅值接近很小的I_S。具体压降和漏电仍要以对应数据手册与测试条件为准。

二极管刚从正向导通切换到反向偏置时，漂移区和结附近仍有存储电荷。电路必须先把这些电荷抽走，器件才能完全恢复阻断，因此会短暂出现反向恢复电流。反向恢复时间t_rr和恢复电荷Q_rr会影响开关损耗、电磁干扰及与开关管的配合。

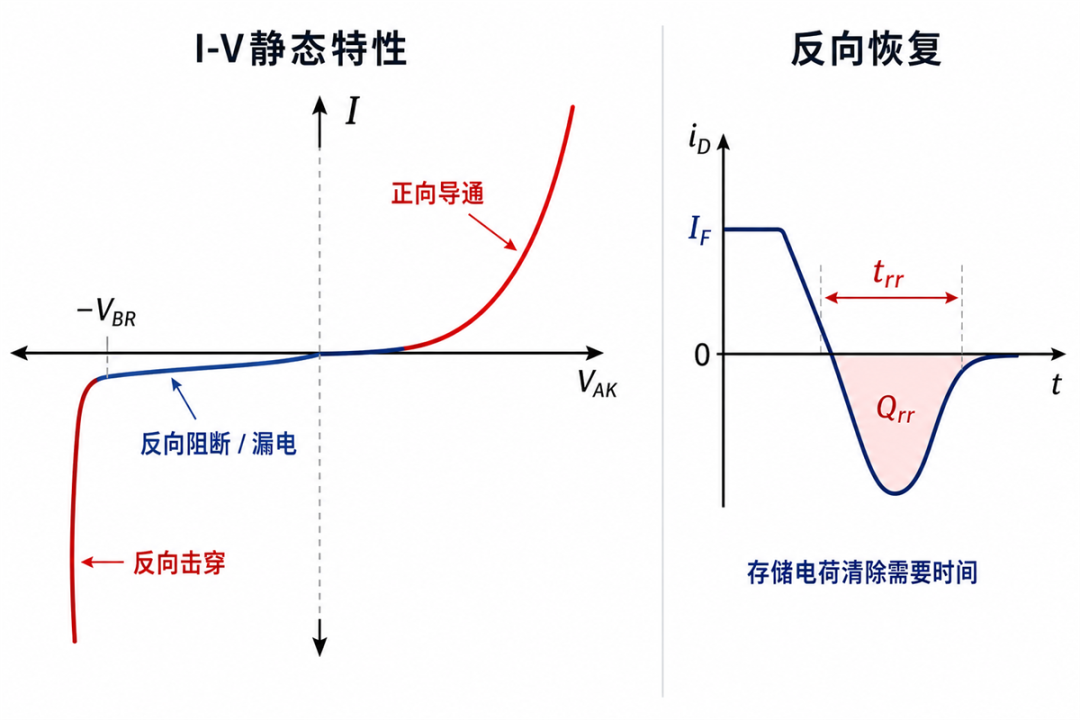

图3｜静态I-V说明导通、漏电和击穿；动态反向恢复则来自正向导通时留下的存储电荷。

选型不能只看“多少伏、多少安”。还要核对重复峰值反向电压V_RRM、平均正向电流I_F(AV)、规定电流和结温下的正向压降V_F、浪涌电流I_FSM，以及开关场合的t_rr或Q_rr。这些数值都依赖测试波形、温度和封装散热条件。
