国内领先!圭华智能TGV成套设备助力玻璃基板产业化落地


5G、汽车电子、AI 等产业带动集成电路应用多元化,先进三维封装成为电子产品小型轻量化的关键。玻璃通孔(TGV)互连技术电学性能好、成本与工艺优势突出,在射频、MEMS、光电集成领域前景广阔。TGV是玻璃基板封装的核心,上游专用加工设备直接影响玻璃基板量产良率。

深圳市圭华智能科技有限公司(简称“圭华智能”)2018年成立,专注于超快激光加工设备、激光工艺、智能激光系统的研发、制造与销售,掌握TGV玻璃通孔量产技术与成套设备,集成超快激光工艺、无氟环保蚀刻药液、高精度AOI检测、均匀薄膜涂布的复合工艺体系,实现TGV玻璃微孔高效高精度量产与PLP/TGV板级封装狭缝涂布,为玻璃基板产业化落地提供核心技术路线,是国内玻璃基板TGV设备领域头部企业。

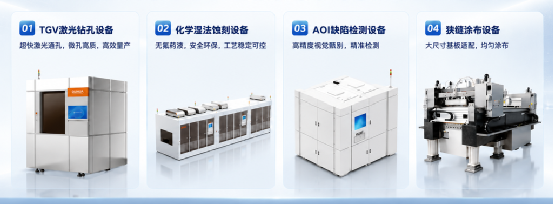

圭华智能自主研发的“激光钻孔+湿法刻蚀+AOI检测”复合工艺体系,可实现面板级及晶圆级玻璃基板的百万至千万数量级微孔加工,突破最小孔径1.5μm,支持200:1深径比通孔制备,侧壁光洁度控制在150nm以内,单板可加工多达百万至千万孔。加工效率上,设备最大加工速度可达10000孔/秒,大幅缩短大尺寸基板通孔加工周期;加工幅面510x515mm;730x920mm满足先进封装、CPO光互连严苛的高精度通孔要求。

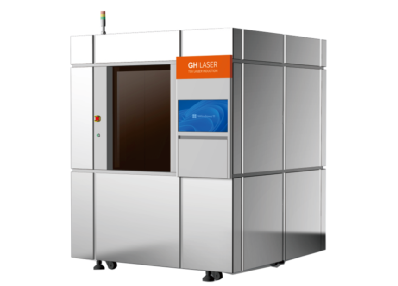

圭华智能TGV激光钻孔机
区别于行业的高温纯碱蚀刻工艺,圭华智能掌握独家环保蚀刻液配方,蚀刻药液近乎零消耗、浓度长时间稳定,减少频繁换液带来的停机耗失与耗材支出,有效降低客户成本,同时也是玻璃基板批量成孔稳定高良率的核心保障。配套的圭华智能TGV检测设备可对玻璃基板上的微孔开展检测,检测项目覆盖微孔坐标、上下孔径、真圆度、位置偏差、孔缺失、大小点及孔不通等。
公司持续拓展上下游配套制程设备,开发平板狭缝涂布及干燥固化集成系统方案,涵盖单龙门、双龙门两大系列,配套 VCD、HVCD、HP等设备,可实现从基板上料、涂布、干燥到固化的全流程一体化作业;设备支持基板厚度0.3~1.1mm,加工幅面可达310x310mm、510x515mm、600x600mm。适配粘度1~7000cp,干膜厚度0.5~100um,可实现微纳级薄膜制备全流程智能精准控涂。针对多种材料体系提供定制化涂布工艺,最终形成 “激光+蚀刻液+检测+涂布”一体化交付服务,大幅降低客户技术落地成本。
成熟的设备与工艺实力,持续收获全球市场认可。目前圭华智能已完成超百家海内外客户样品验证,旗下TGV激光钻孔设备批量交付国内外半导体封装、显示领域头部企业,终端应用精准聚焦高增长前沿赛道,覆盖AI与高性能计算芯片封装、5G/6G射频模块、MEMS微机电系统、CPO共封装光学模块等核心场景,全方位匹配下一代高端芯片与光电子器件的互连制造需求。
