TSV硅通孔怎么做？从深硅刻蚀到铜填充

TSV（Through-Silicon Via，硅通孔）是在硅片厚度方向建立的金属互连。它把原本绕芯片边缘的连线缩短为垂直路径，也是3D堆叠和硅中介层的重要结构。读完本文，你能说清一个深孔怎样变成可靠电连接，以及工艺最容易在哪些位置失效。

典型铜TSV从内向外包括铜填充、阻挡/种子层、绝缘衬层和硅基体。铜提供低电阻路径；绝缘衬层阻止铜与硅直接导通；阻挡层抑制铜向介质和硅扩散；种子层则给后续电镀提供连续导电表面。

顶部与背面的重布线层（RDL）或焊盘把TSV接入芯片和相邻芯片。

图1｜典型铜TSV剖面。各层不是按比例绘制；具体材料和结构以工艺平台为准。

在一种常见的正面成孔流程中，先光刻并打开硬掩模，再用深反应离子刻蚀（DRIE）在硅中形成盲孔。DRIE通过刻蚀与侧壁保护交替或其他高选择性方案维持深而窄的轮廓，工程上要控制底部残留、侧壁粗糙、弓形和晶圆内均匀性。

描述难度最直观的量是AR＝孔深/孔径。AR没有单位；在相同孔径下，孔越深，反应物输运、刻蚀副产物排出以及后续薄膜到达孔底都越困难。本文只讨论这一几何定义，不给出跨平台通用的合格数值。

刻蚀后先沉积绝缘衬层，再形成扩散阻挡层和铜种子层。三层都必须沿孔壁保持连续，尤其要覆盖到孔底；若种子层断开，电镀电流无法均匀到达，后续容易留下孔洞或接缝。

铜通常通过电化学沉积填入孔内。工艺会利用添加剂和电流条件调节孔口与孔底的生长速率，目标是让填充从内部有序合拢，而不是孔口过早封住。填满后表面会有铜过镀层，需要退火与化学机械抛光（CMP）去除多余铜和阻挡层，恢复平坦表面。

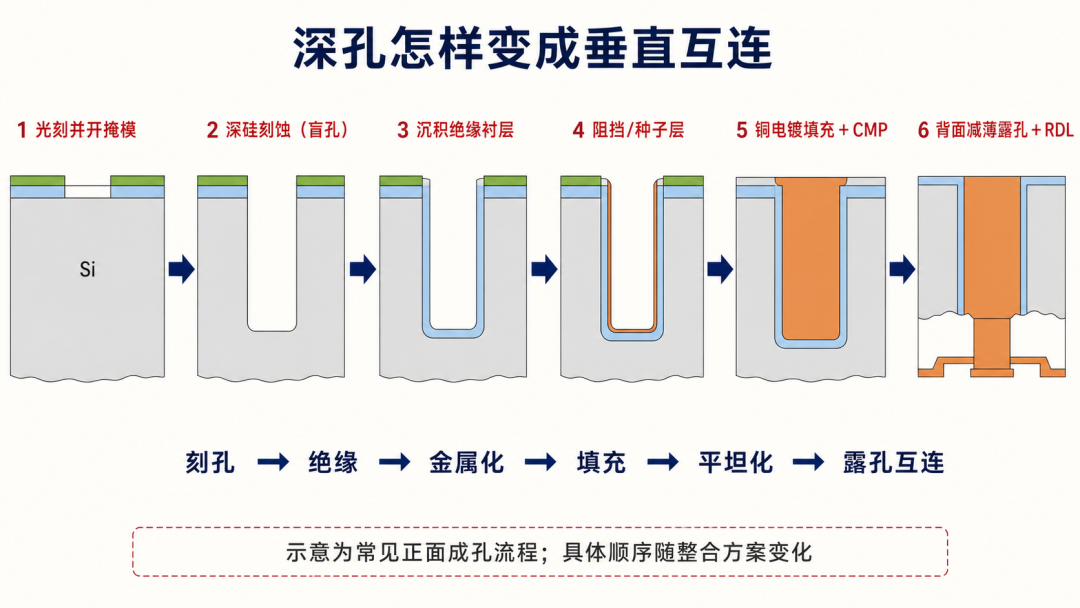

图2｜常见正面盲孔TSV流程。via-first、via-middle和via-last的插入位置及先后顺序并不完全相同。

正面填铜时，TSV往往仍是盲孔。随后器件面需要临时键合到载片，晶圆从背面减薄，直到接近并露出铜端；再完成背面绝缘、CMP或刻蚀、RDL和凸点等步骤，垂直路径才接通。也有via-last流程在减薄后从背面刻孔，因此不能把一种顺序写成所有产品的固定流程。

“via-first、via-middle、via-last”描述TSV相对晶体管和互连制造的插入时机。越靠前，后续热预算和洁净兼容性越严格；越靠后，则需要面对薄晶圆操作、对准和既有互连保护。

高深宽比把缺陷链条串在一起：刻蚀轮廓异常会降低衬层与种子层覆盖，覆盖不连续又会放大填充空洞；空洞、界面脱层或铜突出会增加电阻、局部应力和失效风险。因此量测不仅看孔径和深度，还要检查衬层/阻挡/种子层、填充空洞、CMP残留与周围硅应力。

铜和硅的热膨胀系数不同，温度变化时两者想要发生的形变量不同，会在衬层、界面和邻近硅中产生热机械应力。设计规则常为TSV周围设置器件禁布区（KOZ）；其大小取决于结构、材料、晶向、温度历程和允许的器件参数变化，不能套用单一数字。

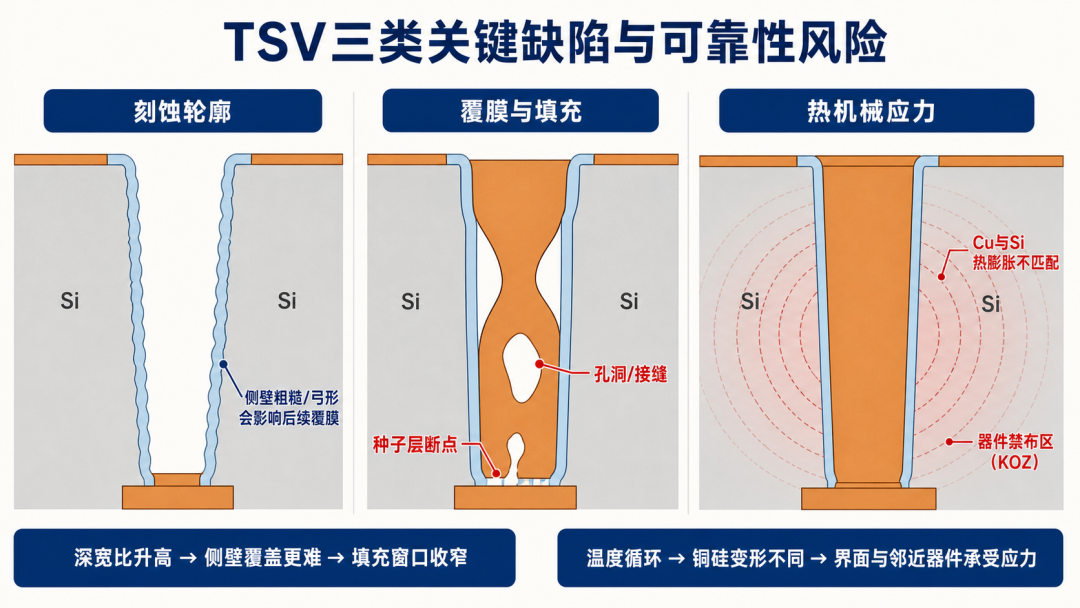

图3｜TSV的三类关键风险：刻蚀轮廓、覆膜/填充连续性和铜硅热应力。
