工艺角PVT是什么?同一版图为什么会有不同速度
PVT是Process、Voltage、Temperature的缩写,分别代表工艺、电压和温度。它把制造波动与使用环境带进芯片设计验证。读完本文,你能读懂TT、FF、SS等角名,并解释同一版图为什么会得到不同的延迟、功耗和时序裕量。
一句话结论:同一版图不会只有一个固定速度;PVT角用一组可复现的模型和环境条件,把制造与使用中的变化转成设计工具能够检查的场景。
工艺角不是晶圆边缘的某个位置,而是一组仿真模型。Process表示制造波动会改变晶体管与互连参数;Voltage表示实际供电偏离标称值;Temperature表示结温变化会继续改变器件与互连特性。
三类条件组合后,单元延迟、转换时间和功耗随之改变,路径的setup与hold裕量也会变化。代工厂与IP提供模型和表征库,签核工具据此检查同一份设计。

图1|P、V、T通过器件与互连参数影响单元和路径结果。工艺角是模型组合,不是晶圆的物理角落。
T、F、S分别表示Typical、Fast、Slow。两个字母通常先写NMOS、再写PMOS:TT表示两者典型,FF表示两者都快,SS表示两者都慢;FS表示NMOS快而PMOS慢,SF则相反。FS和SF也叫偏斜角,用来观察两类晶体管不对称的影响。

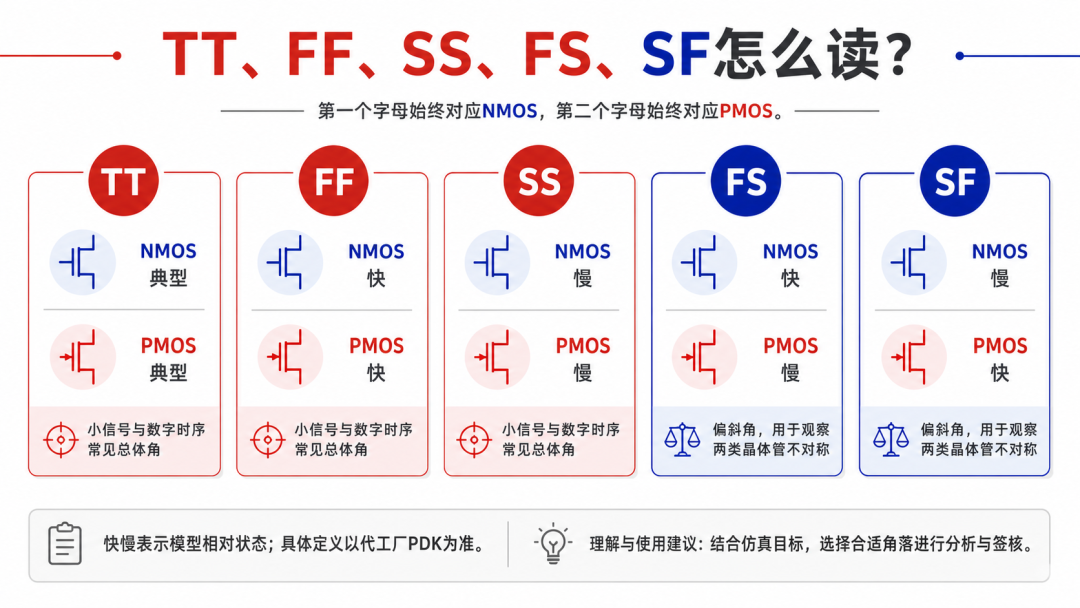

图2|TT、FF、SS与FS、SF的常见读法。快慢是模型相对状态,具体定义以对应PDK为准。
这里的“快”不等于所有指标都更好。角模型会联动多项器件参数,互连还可能使用独立RC角;最终结果必须由对应模型、库和签核规则判断。
用一个理解性近似可以抓住延迟来源:tpd≈Cload·VDD/Idrive。其中tpd是传播延迟,Cload是等效负载电容,VDD是电源电压,Idrive是平均驱动电流;F·V/A等于秒,所以量纲成立。它只用于理解,不替代标准单元表征或晶体管级仿真。
电压降低时,驱动电流通常下降得更明显,门延迟往往增大。温度会同时改变迁移率、阈值和漏电;一些先进节点与低电压条件还会出现温度反转,因此“高温最慢”不是通用规则。
版图提取后,工程师会为不同PVT与互连视图准备标准单元库、寄生参数和约束。静态时序分析(STA)不逐个输入向量仿真,而是沿时序路径累计单元和连线延迟,检查数据是否在采样沿前满足setup要求、在采样沿后满足hold要求。

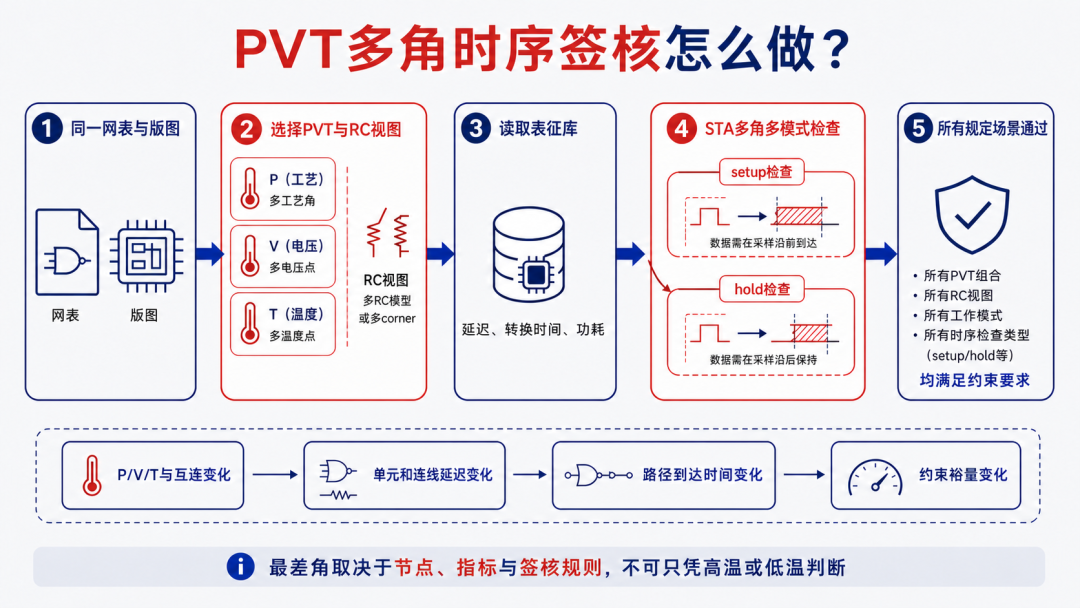

图3|同一网表和版图在不同PVT、RC与工作模式下重复分析;所有规定场景通过后才能完成时序签核。
真实项目常用多模式多角(MCMM)管理功能、测试与低功耗模式。慢角常暴露setup问题,快角常暴露hold问题,但最差组合仍取决于路径、RC角、节点和分析设置。
不能。工艺角用于覆盖规定的全局模型组合,适合做边界化签核;同一芯片内部器件之间的局部失配、随机掺杂或线宽随机性,还需要片上变化模型、统计时序或蒙特卡洛等方法。角分析与统计分析回答的是不同问题。
判断顺序是先确认目标,再选PDK规定的PVT、RC和工作模式,最后检查setup、hold、功耗或模拟性能。角越多不必然越安全,关键是覆盖签核要求。
本篇记忆卡
一句话定义:PVT角是工艺模型、电源电压与温度的组合,用于验证设计在规定变化范围内是否满足要求。
核心因果链:P/V/T与互连变化 → 器件电流和寄生变化 → 单元、连线延迟变化 → 路径裕量变化。
① TT、FF、SS描述两类晶体管的典型、快、慢状态;
② 同一版图必须配合多个PVT、RC与工作模式检查;
③ 最差角与节点、指标和规则有关,不能只看温度高低。
常见误解:工艺角不是晶圆上的地理位置,也不能完全代替局部随机波动的统计分析。
