一个月第几家？清华系半导体正"排队"涌进杭州

AR 眼镜要真正走出室内、走到正午阳光底下，绕不开一块屏。

眼下消费级 AR 普遍押注硅基 OLED，但它在户外环境下的亮度上限，几乎是整个行业通往大众市场最硬的那道墙。

据公众号"湖畔自留田"消息，今年 8 月中旬，一家清华系公司刚刚把总部迁进了杭州钱塘区——奥视微（Ultiview，现已更名为奥视微（杭州）半导体有限公司），一家专做 Micro‑LED 微显示芯片的硬科技企业。名字变更看似只是一次工商动作，实则是个明确信号：这家脱胎于清华微纳制造方向的公司，正从"实验室技术"走向"产业链选手"。在 Micro‑LED 这条公认方向正确、却迟迟卡在量产关的赛道上，这步落子的意味，远不止一次搬家那么简单。

为什么说显示是 AR 的命门？

因为近眼显示核心元器件，是整副眼镜成本、体验和差异化的交汇点。屏幕看不清、功耗压不住、体积降不下，AR 就永远停在极客玩具阶段。而当前主流的硅基 OLED，优势是成熟、像素密、对比度高，短板也同样致命：有机发光材料在高亮度下效率快速衰减，寿命随亮度指数级下滑，想推到户外可读的亮度，热和功耗会同时失控。这等于把 AR 最想征服的户外场景，直接挡在了门外。

正因如此，行业里几乎形成了一个共识——未来的 AR 显示，主角大概率是 Micro‑LED。它用氮化镓这种第三代半导体无机材料发光，不怕被高电流猛灌，理论亮度能做到百万尼特级，寿命和功耗又都占优。共识有了，真正的难题却在于：怎么把微米级的 LED 阵列，做成高密度、全彩、还能稳定量产的微显示屏。这一步，恰恰把全行业分成了不同的路线派系，也决定了谁能在供应链里拿到话语权。

行业里最主流的解法叫"巨量转移"——把上百万甚至上亿颗微米级 LED 芯片，一颗颗从生长衬底搬到驱动背板上。这条路的逻辑直观，工程上却是个良率噩梦：哪怕单颗良率做到了惊人的 99.9999%，当数量级来到亿颗，整体良率也会趋近零，任何一颗失效都要么拖累像素、要么拖进昂贵的修复环节；再加上氮化镓体系很难在同一片外延上长出高质量三色，全彩往往意味着 R、G、B 分别转移再合色，工序和良率压力层层叠加。

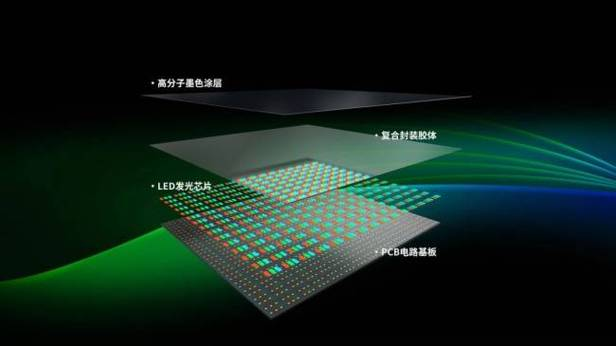

于是 Micro‑LED 喊了多年，真正能规模量产的微显示产品依然稀缺——问题不出在"技术方向对不对"，而出在"谁能先跨过量产那道槛"。这恰恰是奥视微最值得玩味的地方：它偏偏绕开了行业普遍采用的巨量转移，选择了晶圆级三维垂直堆叠的路线，不在离散芯片层面玩"搬运游戏"，而是在晶圆层面把不同发光层垂直键合、异质集成，让像素以立柱式堆叠而非横向排布存在。

这样一来，它规避了"亿颗级转移"这道良率乘法关，像素间距也能压到 10 微米以内，支撑起超高像素密度。当然，这条路不是更轻松，而是把难度从后道装配前移到了前道集成——晶圆键合的对准与界面质量、堆叠层间的电学光学隔离、热管理，每一项都是硬仗。但站在市场视角看，奥视微赌的是一套工艺平台型的壁垒，而不是单点器件，这在硬科技里往往比一个"更亮的样品"值钱得多。

奥视微先做单色高亮 Micro‑LED 微显示屏，把"亮度"这个核心卖点先兑现，再用 X‑CUBE 全彩光引擎——用二向色合色棱镜把多片单色屏合成全彩光输出——去补色彩这块最难啃的骨头。这种"单色屏加合色引擎"的组合，本质上是绕开单片全彩的工艺墙，用光学系统换取落地速度，是当前 Micro‑LED 微显示走向全彩最现实的工程路径之一。

更关键的是，它强调打通从器件工艺、像素集成、驱动匹配到光学模组的全链条，并自建技术验证与中试体系——在 Micro‑LED 这种跨材料、跨电路、跨光学的复杂系统里，能不能把全链条攥在自己手里，基本决定了它是卖"芯片"还是卖"解决方案"，后者在产业链里的议价权完全不在一个量级。

把镜头拉到应用端，这块技术的市场外溢空间其实比 AR 眼镜本身更大。车载 HUD 抬头显示同样要在强光下保持可读，工业 AR 要在巡检维修场景做近眼信息叠加，微型投影要的是高亮光机小型化，汽车智能 ADB 车灯则是像素化 LED 的矩阵式自适应远光——这些场景共享同一个底层能力：在极小体积内稳定输出极高的光强。换言之，奥视微押注的不是某一个终端的成败，而是一整类"高亮微显示"需求的通用底座。一旦底座成立，它的客户就不只是 AR 眼镜厂，而是横跨消费电子、汽车电子和工业设备的广阔版图。这恰恰是第三代半导体光电赛道最迷人的地方：单点突破，多点变现。

而这次总部迁入钱塘，又给这套市场逻辑补上了最实在的一块拼图——产业链。

钱塘区正在加速集聚光电、半导体和智能硬件资源，辖区内的和达芯谷已经聚起一批光电子、传感器和先进制造企业。对一家做 AR 近眼显示核心元器件的公司来说，落子钱塘意味着能就近对接长三角的 AR 终端与车载光学产业链，借杭州成熟的人才、产业和政策配套，把实验室样片推向量产。从样片到批量，中间隔着一条最残酷的"工程化鸿沟"，选址本身就是一次贴近供应链、贴近客户的卡位，比单打独斗要顺得多。在硬科技的世界里，技术再硬，也得长在产业链的土壤上才结得出果子。

奥视微脱胎于清华大学微纳制造方向的科研成果，早期由中科院院士、摩擦学与纳米制造专家雒建斌牵头搭建，团队以清华博士科研人员为骨干，在晶圆键合、微米级精密加工、三维异质集成这些底层工艺上打下了基础。

在硬科技投资语境里，"清华系"三个字本身就是一种信用背书——它意味着底层工艺能力不是买设备堆出来的，而是长期科研沉淀的结果，也意味着在像素良率和三维堆叠工艺上更可能形成别人短期抄不走的路径。这种底色，叠加钱塘的产业土壤，让奥视微从一家"技术公司"向"产业链关键环节的潜在供应方"又近了一步。

所以，奥视微落户杭州钱塘，表面看是一次总部搬迁和更名，深处看却是一家 Micro‑LED 微显示公司，在行业共识的方向上，押注了更靠前道、更重工艺的那一段路线，并借产业链集聚把自己的样片推向产线。AR 显示要真正走到户外阳光下，靠的不是把旧方案推到极限，而是换一种发光体与集成范式；而谁能先把"理论上的百万尼特"变成良率可控、成本可接受的批量产品，谁就握住了下一代人机交互入口的供应链钥匙。

奥视微的清华基因与钱塘落子，让这条路线有了从论文走向产线的现实抓手，至于它能不能扛住量产这道最后、也最无情的检验，时间会给出答案。

参考来源：工商可查信息、湖畔自留田等
