肖特基二极管为什么开关更快？

肖特基二极管由整流性金属—半导体接触构成，常用于低压整流、钳位和高速开关。它的快不是因为电子“跑得更快”，而是关断时几乎没有少数载流子存储需要清除。读完本文，你能说清势垒、偏置、载流子路径以及速度与漏电之间的工程取舍。

以常见金属—N型半导体结构为例，二者接触并达到热平衡后，界面附近电子重新分布，半导体一侧形成空间电荷区和内建势垒。这个肖特基势垒让两个偏置方向的载流子越障能力不同，于是接触具有整流性。

实际器件还需要另一端低阻欧姆接触、终端与钝化结构。并非任意金属接触都会自动得到理想势垒；功函数、界面态、掺杂和制造过程都会影响势垒高度与漏电。

图1｜典型金属—N型半导体肖特基二极管。正向时电子从N型半导体越过势垒进入金属，常规电流方向相反。

对N型肖特基二极管，金属端作阳极、半导体欧姆接触端作阴极。阳极相对阴极为正时是正向偏置，外加电压降低电子从N型半导体越过界面进入金属所见的有效势垒，电子从阴极侧向金属侧运动，常规电流方向相反。

反向偏置时有效阻挡增强、耗尽区加宽，理想情况下只剩较小反向电流。真实漏电还受势垒不均匀、边缘电场、温度和缺陷影响；达到击穿前后的行为与额定值必须以具体器件数据手册和测试条件为准。

PN二极管正向导通时，会把少数载流子注入到结两侧的准中性区。电压突然反向后，存储电荷要先被扫出或复合，形成反向恢复电流。肖特基二极管主要由N型半导体中的多数电子越过势垒导电，不需要在另一侧建立同类少数载流子储存。

因果链是多数载流子越障导电 → 少数载流子存储很小 → 关断时无需清除大量存储电荷 → 反向恢复更小、开关更快。但器件仍有结电容和封装寄生，电压变化时仍会产生位移电流，不能说反向瞬态绝对为零。

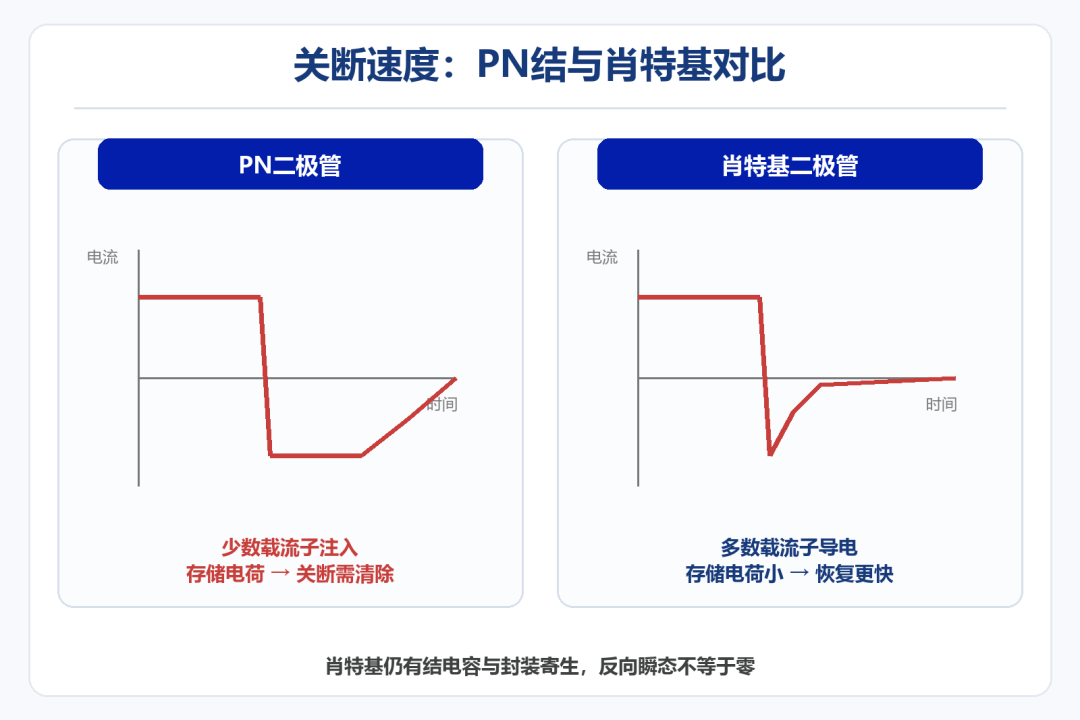

图2｜PN结与肖特基关断对比。肖特基少了少数载流子存储，但仍有结电容瞬态。

在许多硅器件的适用电流和温度条件下，肖特基二极管正向压降可低于普通硅PN二极管，并适合高频整流和钳位。代价通常是反向漏电对温度更敏感，硅肖特基的可用反向耐压也受结构与材料限制。

因此选型不能只看“快”。应同时查看数据手册中的正向压降与测试电流、反向漏电与结温、额定反向电压、结电容、热阻和封装。宽禁带材料形成的肖特基势垒二极管能把耐压和速度扩展到新的范围，但材料、缺陷和成本边界也不同。
