AI与先进封装时代，为什么需要重新认识硅电容？

长期以来，多层陶瓷电容（MLCC）凭借工艺成熟、成本低廉的优势，为消费电子、传统工控市场提供底层支撑，但其性能仅适配低端、低速硬件场景，无法完全匹配AI算力的严苛标准。针对AI高频、大电流、长待机、高集成四大场景特点，硅电容将是适配高端算力硬件发展的理想被动元件。

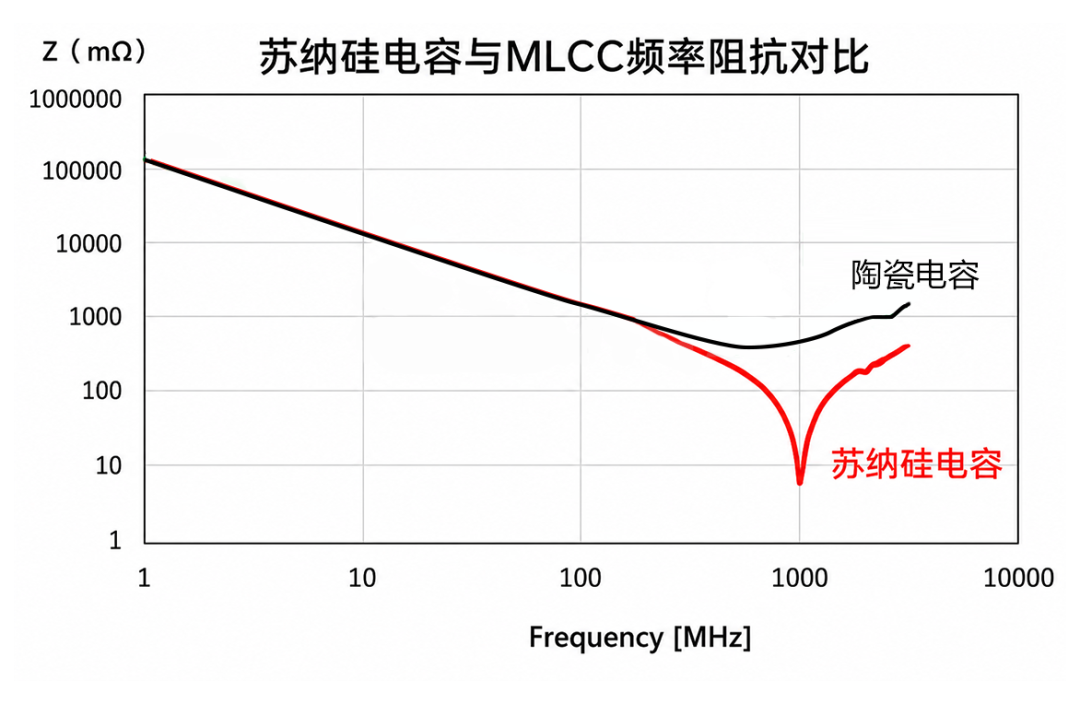

AI芯片长期处于高频工作、瞬时大电流切换和持续高负载运行状态已是常态，这对电源分配网络（PDN）的稳压能力、滤波效果、响应速度提出了极致要求。而传统MLCC寄生参数偏高，等效串联电感（ESL）普遍达到nH级别，在GHz级高频工作环境下极易产生阻抗尖峰，无法实现宽频稳定滤波，导致AI芯片高频噪声干扰严重，运算精度下降。苏纳硅电容采用晶圆级半导体制造工艺，从材料、结构、制程三大维度实现代际性能跃迁。通过优化结构设计，将电容ESL降至pH级、ESR低至mΩ级，已经无限接近理想电容特性，可在MHz-GHz超宽频范围内保持平稳低阻抗，精准滤除AI芯片高频开关噪声与谐波干扰，低成本解决高端芯片PDN阻抗失配难题。在AI训练集群高负载、多任务并发场景中，苏纳硅电容可保障芯片满频运行，杜绝电压抖动、运算误差等问题，最大化释放高端芯片的极致性能。

此外，传统MLCC厚度普遍超过200μm，体积偏大，尺寸加工精度低；无法嵌入芯片封装内部核心区域，只能贴装在封装外围。这种外置式安装方式会大幅拉长电流传输路径，增大PDN环路电感和路径损耗，导致稳压响应滞后、系统功耗抬升。但为保证供电网络的性能稳定，供电网络设计不得不在芯片周边并联大量MLCC，不仅占用大量板上核心面积，还会进一步增加系统设计复杂度与整体功耗，成为高端算力小型化、高性能化的瓶颈。

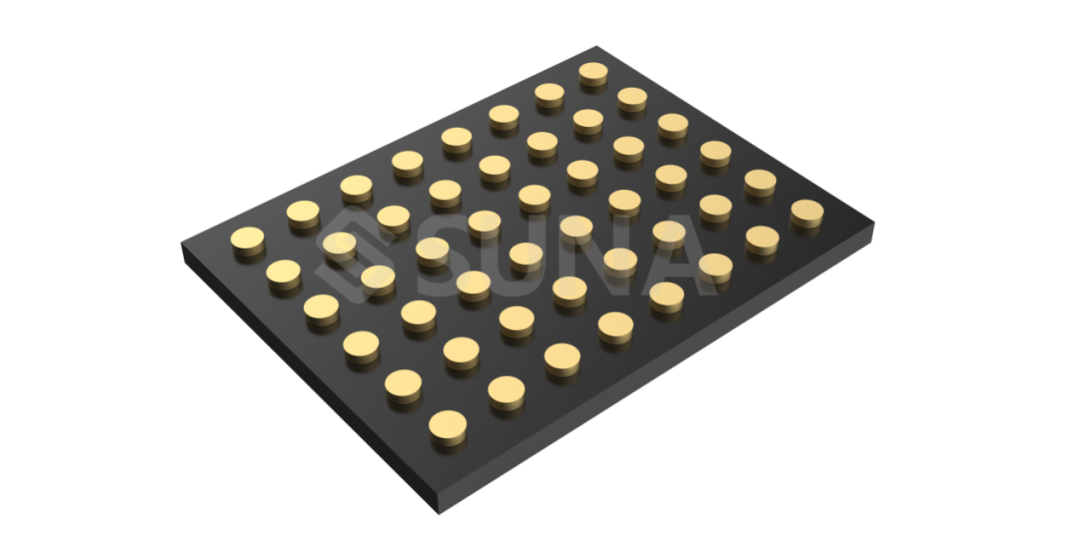

随着芯片功率密度飙升，封装集成度跨越式提升，行业电容选型逻辑彻底告别“低成本优先”，转向超低寄生、超高集成、超高稳定、超长寿命的综合选择。苏纳高密度硅电容依托3D沟槽结构，可定制化超薄规格适配极致集成场景。区别于传统MLCC只能外置贴装的局限，苏纳硅电容可直接埋入中介基板或贴装于芯片底部，实现“电容-芯片-基板”一体化集成封装。这种近点去耦设计将电流传输路径压缩至微米级，最大限度降低环路电感和损耗，零距离响应AI芯片瞬时电流波动，从硬件底层优化算力系统响应速度，提升运行稳定性。

针对AI服务器7×24小时不间断运行的严苛工况，苏纳硅电容凭借极致的环境适应性与超长使用寿命，为算力设备稳定运行保驾护航。产品工作温度覆盖-55℃至150℃，全温域、全额定电压下容值几乎无波动。在125℃高温额定工况下，使用寿命可轻松突破10年，充分匹配AI服务器全生命周期稳定运行的核心需求。同时，苏纳高密度硅电容采用与主芯片同源硅基材质，热膨胀系数高度匹配，在先进封装工艺中适配性极佳，可有效提升封装良率、优化整机散热设计，全方位提升系统可靠性。

区别于通用化电容产品，苏纳高密度硅电容主打场景化定制服务，可根据不同芯片架构、封装工艺，精准定制容值、尺寸、引脚布局，匹配最优封装设计。苏纳深耕高端无源器件赛道多年，依托完善的量产体系与灵活的定制化研发能力，苏纳硅电容已实现在光通信行业规模量产，未来产品矩阵将全面适配AI训练集群、智能算力服务器、高端消费电子等全场景需求，以半导体工艺赋能传统被动元件升级。

算力产业的核心竞争，是底层硬件技术与基础器件的竞争，硅电容作为算力底座的核心元器件，已然成为高端算力硬件的“标配刚需”。过去硅电容受限于量产技术，仅小众应用于高端场景，而苏纳凭借半导体行业经验与规模化量产能力，彻底激活国产硅电容规模化应用，推动硅电容从小众应用场景走向AI算力、先进封装的主流市场。未来，苏纳将持续加大核心技术研发投入，迭代更高容值密度、更高集成度、更低寄生的硅电容产品，深化与芯片设计、先进封装、设备制造等上下游企业的协同合作，持续夯实国产算力硬件底座，为全球AI基础设施高质量发展持续注入“芯”动力。
