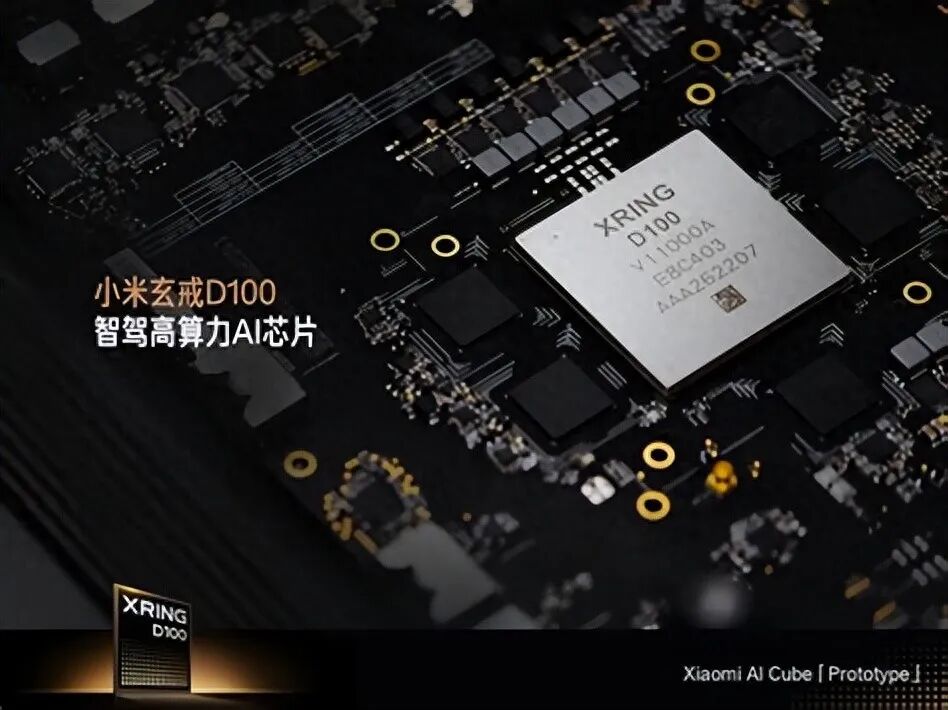

前几天有一条重磅新闻：中国一家厂商（小米）正式发布了国内首款 3nm 智驾 AI 芯片。

很多网友看到这个消息的第一反应是懵的：

等一下！美国的芯片封锁禁令不是还挂在墙上吗？限制政策一轮接着一轮，光刻机买不到、先进制程被卡脖子、服务器 AI 芯片连算力和带宽超标都要被禁运。

怎么转眼之间，中国本土厂商不仅把 3nm 先进制程芯片做出来了，难道制裁作废了吗？

01. 3nm 智驾芯片为啥不被卡？因为卡不过来

要理解这个“奇迹”，我们得先拆解美国半导体出口管制的底层逻辑。

美国商务部工业和安全局（BIS）的严防死守，核心战术叫“打蛇打七寸”——主要是卡死用于大型机房、数据中心的大模型训练芯片（比如英伟达的 H100、B200 系列），限制指标锁定在“总处理性能（TPP）”和“芯片间互连带宽（Interconnect Bandwidth）”。

美方的意图非常明确：只要我不给你超算级的芯片，你就炼不出顶级通用 AI，你的云端算力就得停滞。（实际情况是，卡脖子的点设计太多就卡不过来了！）

实际上，华为被列入彻底的技术封锁清单，但小米等企业并不在“实体清单（Entity List）”上。

早在 2021 年，美方曾试图将小米列入相关禁令，结果小米直接在美国联邦法院起诉美国国防部和财政部，并且——官司打赢了！美方不得不将其撤出清单。

因此，只要不涉及敏感军工与云端超算限制，小米作为正规消费电子与智能车企，合法合规地使用国际主流 EDA 设计工具，并交由台积电（TSMC）代工 3nm 晶圆，在国际法律和贸易框架内完全行得通。

其次是物理载体的转换。

美国政策制定者习惯了“算力等于冷气轰鸣的超算机房”。

但中国厂商打出了一招乾坤大挪移：既然你把云端机房的大门砸上了铁锁，那我就把 3nm 先进制程直接塞进车里，让算力装上四个轮子，在大街小巷满街狂飙！

车规级端侧推理芯片在设计时，天然受限于车辆的散热与功耗（TDP 通常控制在 300W-500W 以内），它的绝对功耗和单芯片形态天生就不属于“超算禁运”的阈值范围。

用合规的方式造出 3nm 芯片，再用极致的架构优化把它塞进车里——这一招“明修栈道，暗度陈仓”，直接给半导体禁令套了个极度优雅的空子。

02. 物理墙前的“几何升维”：当西方还在盖平房，我们直接造了摩天大楼

如果只是上了 3nm 制程的车，那顶多算“并跑”。

真正让美国感到不对劲的是一个很多人没看懂的技术：晶圆级 3D 垂直堆叠，1.22 TB/s 超高互连带宽。

半导体产业过去五十年的发展，本质上是一部“平面微雕史”。

但到了 3nm/2nm 节点，物理学铁律横在了所有人面前：晶体管尺寸逼近原子尺度，量子隧穿效应导致漏电严重；同时，芯片物理面积受到光罩极限（Reticle Limit，约 858 mm²）的死死钳制。

芯片巨头的传统方案是什么？“堆物理面积”。

拿英伟达、高通等厂商的传统做法来说，平铺一块芯片面积不够，就用 2.5D 封装（比如台积电的 CoWoS），把计算核心与存储颗粒通过硅中介层（Interposer）横向“拼”在同一块平面底板上。

这就好比盖工厂：一块地不够用，就向四周扩建，盖成占地极大的单层平房。这种“平面拓宽”的方式看似解决了算力不足，但带来了致命痛点：

交通堵塞（内存墙）：计算单元（NPU/CPU）和存储单元（DRAM）之间相隔数毫米到数厘米，数据传输全靠平面的铜导线，带宽上不去，延迟下不来。

功耗飙升与昂贵成本：为了拉高传输速度，必须堆砌价格高昂、功耗巨大的 HBM（高带宽内存）存储芯片，导致芯片成本中内存占了四成以上。

而中国产业链这次打出的另一款芯片（玄戒 O100），用的是 6nm 晶圆级 3D 垂直堆叠技术。

什么叫晶圆级 3D 堆叠？

简单来说，别人在搞“平铺拓宽”，中国在搞“三维盖楼”。

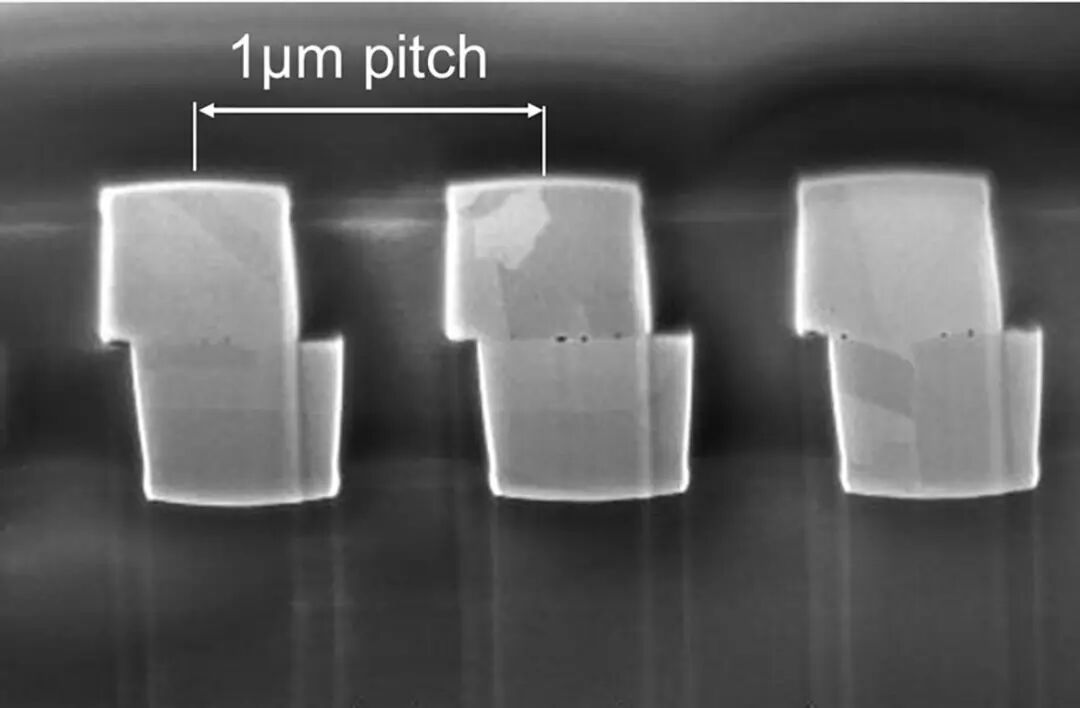

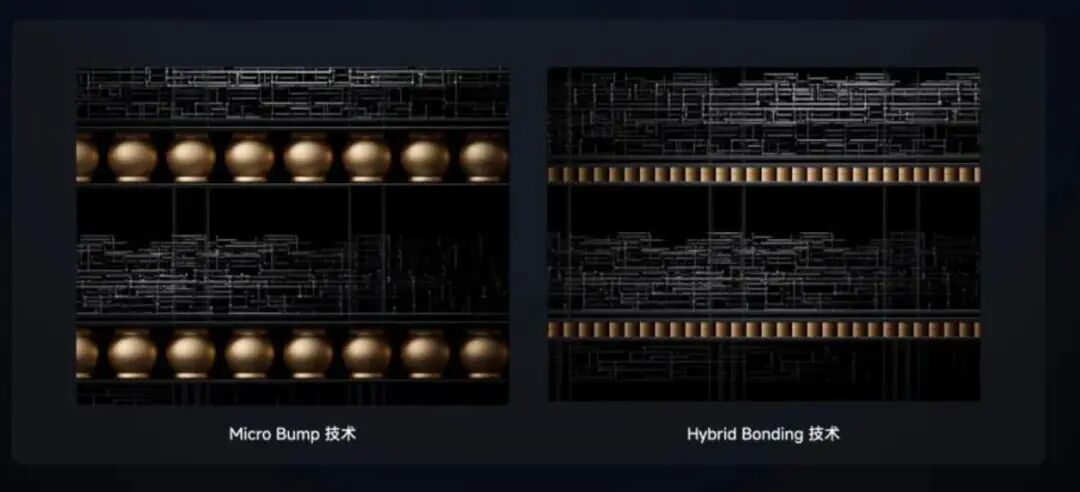

传统 2.5D 封装使用的是微凸点（Microbump，焊盘间距约为 25-40 微米），而玄戒 O100 采用了 1.4 微米 Hybrid Bonding（混合键合） 工艺。这意味着，不再使用粗大的焊锡球，而是直接在原子层级别把两块晶圆（一层计算晶圆 + 一层存储晶圆）上下对齐，“贴”在一起！

这相当于直接在计算核心正上方盖了一座大楼，中间用 28672 根 垂直穿透的通道连接。

数据不用再跑几厘米的平面公路，只需跨越微米级的垂直高度。其结果是：

• 芯片间传输带宽一举冲破上极限，达到出神入化的 1.22 TB/s！
• 数据传输功耗直接暴跌 60% 以上！

1.22 TB/s 带宽是个什么概念？相当于在 1 秒钟内下载 80 部 4K 高清原画电影；或者在半个眨眼的时间里，把整部《大英百科全书》反复读写 1000 遍。

03. 半导体博弈的历史拐点：从“硅谷中心”到“烟火人间”

把视野拉长到半导体发展的七十年历史纵深里，你会发现一个有趣的规律：谁拥有最庞大的终端消费场景，谁就能定义下一代芯片的技术范式。

PC 时代（1980s-2000s）：Wintel 联盟（微软+英特尔）垄断桌面，定义了 x86 架构与单核主频狂飙的历史。

移动互联网时代（2010s-2020s）：智能手机的爆发，滋养了 ARM 架构、台积电先进制程代工，以及苹果、高通等芯片巨头的崛起。

AI 与智能车时代（2025 至今）：西方依然试图沿着“服务器-数据中心-云端超算”的旧路径去统治 AI，用重兵把守数据中心的门锁。

然而，中国庞大的新能源汽车市场（年产销数千万辆级）正在重塑算力的地理版图。

智能汽车已经不再是一辆“装了四个轮子的沙发”，它正在变成一台移动的超级计算机、一个具身智能的物理终端。当全球最密集的端侧 AI 算力需求爆发在中国的大街小巷时，中国芯片产业链被逼出了一条全新的演进路线：

我们不单单跟你在平面物理节点上拼耗电的云端 GPU，我们用“3nm 车规级端侧芯片 + 晶圆级 3D 垂直堆叠 + 超大统一内存”，直接在车端把端侧 AI 的推理性能做到了极致。

半导体出口禁令本意是想把中国封印在“算力荒漠”里，却意想之外地加速催化了中国在先进封装、三维堆叠、车规高算力芯片领域的全面爆发。

历史总是充满了反讽。

当西方半导体巨头们还在计算着单块晶片要切多大、高带宽 HBM 内存又要涨价多少、怎么写申请书向商务部报备出口许可时，中国车企与芯片厂商已经完成了从设计、制造、三维封装到端侧算法闭环的全套组合拳。

那颗蕴含着 28,672 根垂直数据管道的 3nm 芯片，正安静地嵌在电动汽车的底盘深处。

随着电门踩下，引擎发出无声的轰鸣，2000 亿参数的 AI 大模型在毫秒间完成亿万次运算，载着人类驶向下一段路程。

算力的终局从来不在深闺高墙里的冷气机房，而在人来人往的烟火人间。

当几百万辆搭载着 3nm 智驾芯片与 3D 堆叠大脑的智能汽车开满大街小巷，把每一公里路况都变成算法进化的养分时——到底是谁封锁了谁，答案恐怕早就写在轮胎驶过的轨迹里了。
