1亿元，一家光刻机全资子公司，一条产业链

8 月 26 日，芯碁微装（688630.SH）公告拟出资 1 亿元，在上海设立全资子公司"基石微（上海）科技有限公司"。 对于一家市值超 600 亿元、年营收 14 亿元的装备龙头而言，1 亿元不过九牛一毛。

| 两条技术路线

要理解芯碁微装的价值，先得看清光刻设备的两条路线。

掩模光刻（投影式/步进式）是晶圆制造的主干，它依赖掩模板将图形缩小投影到硅片，追求极致分辨率与超高吞吐，代表是 ASML 的 EUV/ArF 光刻机；

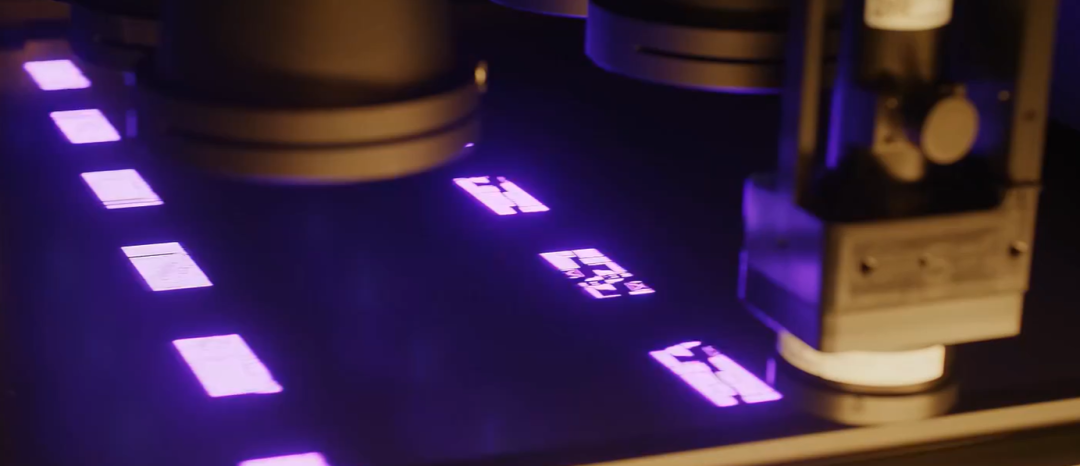

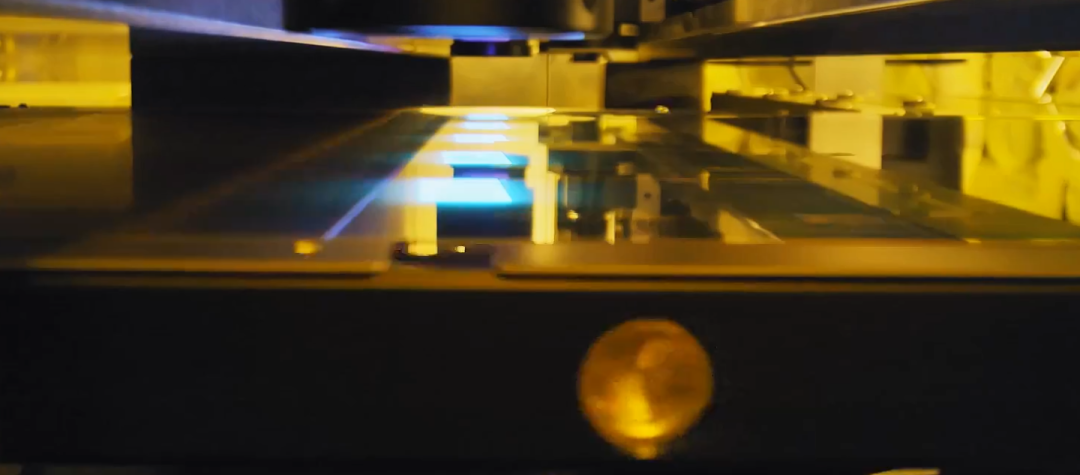

直写光刻（无掩模光刻）则采用另一条路径——基于数字微镜器件（DMD）等空间光调制器，结合紫外激光光源，通过计算机控制数百万个微镜的实时翻转来逐区域"写"出图形，无需掩模板，在灵活性与定制化方面具有天然优势。需注意的是，芯碁微装目前聚焦的是激光直写光刻路线，这与电子束直写（EBL）等更高精度、更低通量的技术路径有所区别，后者的应用场景和商业逻辑并不相同。

二者并非替代关系，而是错位竞争，各自的适配边界一目了然：

关键结论在于：在板级封装与高端 PCB 领域，直写光刻已是主流技术；在先进封装、特色工艺、科研与小批量制造中，它正凭借灵活性与快速响应能力在特定细分场景中快速渗透。这里所说的"快速渗透"，指的是直写光刻在与掩模光刻的错位竞争中，于大尺寸基板、小批量多品种、快速原型验证等需要灵活应变的环节建立起了独特的生态位，而非在先进封装领域全面替代掩模光刻——后者在该领域仍是主力工艺路线。

| 从 PCB 基本盘到泛半导体

芯碁微装是国内微纳直写光刻设备的头部供应商，技术底座源于合肥、起于 2015 年，业务结构呈现清晰的"双轮"。

PCB 直接成像设备是压舱石，2025 年该系列产品收入约 10.8 亿元，受益 AI 算力带动的高层数、高密度 PCB 升级，需求持续旺盛；泛半导体直写光刻设备则是成长性最高的第二曲线，覆盖 IC 载板、先进封装、FPD 等，2025 年收入同比增长约 112.5%，营收占比升至约 16.6%。财务上，公司 2025 年营收 14.08 亿元（+47.61%）、归母净利润 2.90 亿元（+80.42%），经营现金流同比大增 228.39%，盈利质量与造血能力同步改善。更值得注意的是，2026 年 3 月公司已向港交所递交上市申请，显露"从合肥走向全球"的野心——在这个时点于上海落子，战略节奏并非偶发。

| 对手是谁？

芯碁微装的全球最大对手，是已被 KLA 收购的以色列 Orbotech（奥宝科技），其在 PCB 直接成像与先进封装检测领域长期占据高端。此外，日本的 ORC、ADTEC，德国的 Heidelberg Instruments，瑞典的 Mycronic 等也在无掩模直写、掩模版写入机等细分领域各有据点；国内则有江苏影速（Inli）等追赶者。

竞争态势可概括为：海外厂商在最高端线宽段仍具影响力，国内厂商凭借性价比在中高线宽段快速替代。芯碁微装的核心叙事，正是"国产替代 Orbotech"——在 PCB 直接成像领域已确立龙头地位，并借泛半导体高景气向更高价值量环节攀爬。 上海子公司的设立，本质上是把"贴近客户、贴近人才、贴近生态"写进组织形态，以支撑这场从替代到引领的跨越。

| 为何是上海？

合肥是芯碁微装的总部与制造大本营，上海却是中国半导体产业链最完整、最密集的城市。客户侧，中芯国际、华虹、积塔等晶圆制造龙头集聚，下游 IC 载板、先进封装、设备材料配套环伺，正是泛半导体直写光刻设备的高潜客户群；人才侧，上海汇聚封测、光学、运动控制与软件开发的高端人才，而"基石微"经营范围中的技术服务、软件开发恰指向研发与工艺协同；资本与通道侧，产业资本密集、货物进出口便利，利于设备出海与全球服务，这与公司冲刺港交所、谋求国际化的节奏高度吻合。直写光刻设备高度依赖工艺调试、客户联合开发和设备全生命周期服务，非"一卖了之"的标准品，把前哨设在客户门口，响应快一步，壁垒便深一层。

| 结语

在光刻这盘大棋里，EUV 是聚光灯下的最强音，而直写光刻是另一条同样关乎自主可控的务实赛道。"基石微"这块基石未必立刻撑起高楼，却标定了方向：谁离客户更近、谁把研发与服务嵌进产业生态，谁就更可能在国产替代的长坡厚雪里笑到最后。
