光刻为什么越来越难？分辨率、焦深与数值孔径讲清楚

光刻的分辨率决定横向能印多小，焦深决定晶圆沿光轴能偏离最佳焦点多远。提高数值孔径可以接收更大角度的衍射光，却会让焦深更快收窄。读完本文，你能解释这组权衡为何让先进光刻的量产控制越来越难。

光刻分辨率通常用能够稳定印到光刻胶上的临界尺寸（CD）描述。CD数值越小，说明横向解析能力越强。这里的“能印”不是空中像看起来分开就算成功，而是显影后线宽、轮廓和缺陷仍满足事先规定的工艺规格。

焦深是晶圆沿光轴偏离最佳焦点后，图形仍满足同一套CD与轮廓标准的允许范围。它不是光刻胶厚度，也不是设备随意给出的固定参数；图形类型、照明、掩模、胶膜和验收条件变化，实用焦深也会变。曝光剂量与焦点的合格组合共同构成工艺窗口。

掩模图形经过照明后会产生不同角度的衍射光。细小、密集的图形对应更高的空间频率，其信息落在更大角度的衍射分量里。投影光学系统若只接收中心附近的光，就会丢掉一部分细节；接收角度扩大，更多图形信息能进入成像瞳孔。

数值孔径NA由镜头与晶圆之间介质的折射率，以及像方光锥半角共同决定。提高折射率或扩大接收半角，都能提高NA。193 nm浸没式光刻在末级光学元件与晶圆之间引入液体，就是利用更高折射率把NA推过空气中的限制。

图1｜较高NA拥有更大的像方接收角，可收集更大角度的衍射光。n为介质折射率，θ为像方光锥半角。

光刻中常用一组Rayleigh关系抓住主要尺度：CD = k₁·λ/NA；DOF = k₂·λ/NA²。λ是曝光波长，NA是数值孔径；k₁和k₂把照明、掩模、光刻胶、图形与验收判据等工艺因素归入系数，它们不是放之四海皆准的材料常数。

这组关系揭示了不对称权衡：NA提高时，CD按一次方减小，焦深却按平方反比收窄。直观地看，高NA光线以更陡角度会聚；晶圆稍微离开最佳焦面，光程与相位关系变化得更快。

因果链可以压缩为：目标尺寸减小 → 需要接收更高角度衍射光 → NA提高 → 离焦敏感度上升 → 允许焦差变小。降低波长也会改善CD，但需要新的光源、光学材料、反射或透射体系以及匹配的光刻胶，不能只改一个参数。

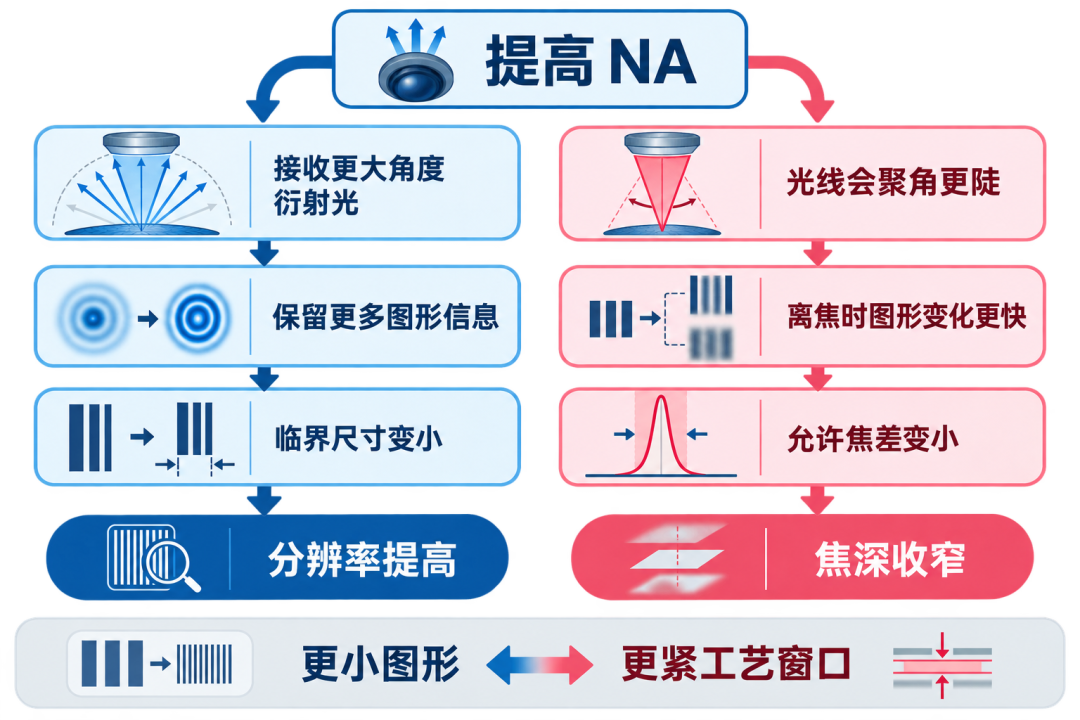

图2｜提高NA同时带来两条结果：临界尺寸变小，焦深与量产工艺窗口收窄。

设备先测量晶圆高度和倾斜，再让晶圆台逐场对焦、调平；前序化学机械抛光、薄膜均匀性和胶厚控制则尽量减少局部高低差。晶圆翘曲、热漂移和镜头像差原本很小的变化，都可能转化为CD误差。

成像端可通过照明形状、掩模偏置、光学邻近效应修正（OPC）和源掩模协同优化保留图形对比；材料端要平衡光刻胶灵敏度、分辨率、线边粗糙度和抗刻蚀能力。这些手段能降低有效k₁、改善稳健性，却不会消除衍射和焦深的物理约束。

工程师会用不同曝光剂量和焦点组合制作矩阵，测量CD与轮廓，找出真正满足规格的窗口，再把量测结果反馈给曝光、对焦与掩模模型。光刻越来越难，难点正是从“某一次能印出来”转向“整片晶圆、许多批次都稳定印在窗口内”。
