磷化铟单晶生长三大主流技术对比：LEC、VGF、VB的技术迭代与产业博弈

在800G/1.6T光模块全面普及的浪潮之下，磷化铟（InP）衬底已经成为高速光芯片不可替代的核心基底材料。作为Ⅲ‑Ⅴ族化合物半导体，磷化铟具有直接带隙、电子迁移率高、光电响应适配1310‑1550 nm通信波段等优势，是高速激光器、探测器光芯片的根基。而制约磷化铟衬底大规模量产、良率与成本的最关键环节，就是单晶生长工艺。

当前工业化量产路线主要分为三种：高压液封直拉法（LEC）、垂直温度梯度凝固法（VGF）、垂直布里奇曼法（VB）。三代工艺各有优劣，也构成了全球磷化铟衬底厂商技术路线选择的分水岭。

一、高压液封直拉法（LEC，Liquid‑Encapsulated Czochralski）——第一代工业化方案

基本原理

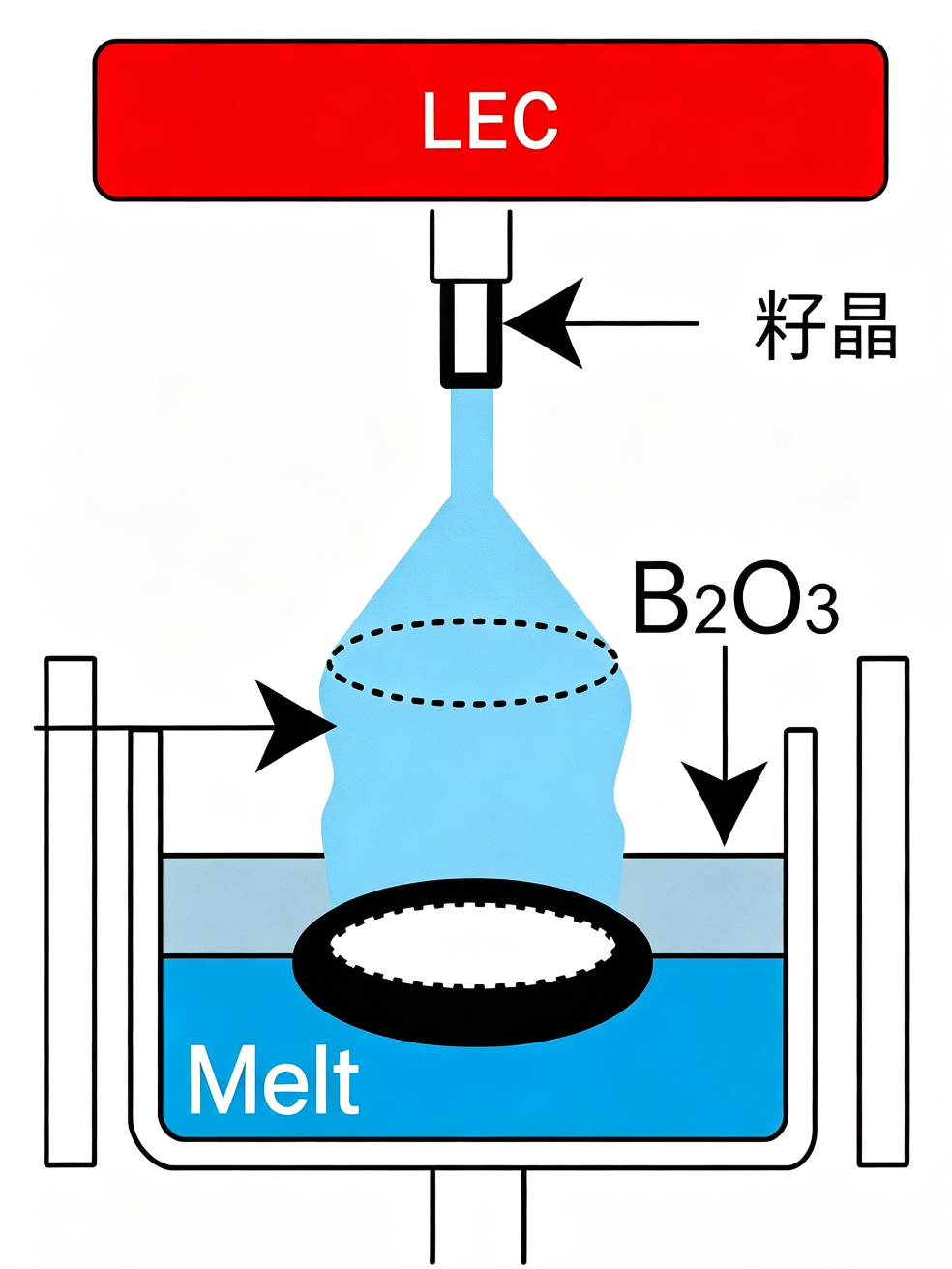

LEC工艺是在传统直拉法（Czochralski）基础上改良而来。磷化铟高温下磷蒸气压极高，常压加热时磷会从熔体快速挥发，造成材料化学配比失衡、晶体多晶化。因此工艺的核心创新，是使用三氧化二硼（B₂O₃）作为液封剂，覆盖在InP熔体表面，隔绝气相，抑制磷的挥发。整个坩埚放置在高压单晶炉内，炉膛充入高压惰性气体（氩气），压力用来平衡熔体内部磷的饱和蒸气压。由籽晶从液封层向下扎入熔体，再向上提拉，完成单晶生长。

技术优势

1. 工艺成熟度最高：LEC是最早实现磷化铟产业化的路线，上世纪80‑90年代国外大厂主流方案，设备供应链完备，工艺参数积累深厚。

2. 生长速度相对较快，单炉生长周期短，在追求产能的早期阶段具备优势。

3. 可实现大直径晶锭试制，早期2英寸、3英寸InP衬底大量由LEC工艺产出。

固有短板

1. 热应力大、位错密度偏高。提拉过程中晶体自由表面散热快，径向温度梯度大，晶体内热应力集中，位错密度通常可达 5000‑10000 cm⁻²。高缺陷密度的衬底，会直接影响光芯片的器件良率，难以满足高端高速光芯片要求。

2. 铱坩埚损耗严重。LEC熔体处于持续搅动状态，高温铱坩埚与熔体会产生侵蚀；加之高压、长时高温工况，铱坩埚消耗量大。这也是当前铱坩埚紧缺、价格暴涨背景下，LEC路线成本压力最为突出的重要原因。

3. 化学计量比控制难度偏大，磷挥发即便经过液封抑制，依然存在配比漂移风险，晶锭轴向均匀性有限。

产业现状：LEC目前多用于低速率光器件、部分微波器件衬底。高端1.6T及以上光芯片已经逐步减少采用LEC衬底。

二、垂直温度梯度凝固法（VGF，Vertical Gradient Freeze）——当前产业化主流

基本原理

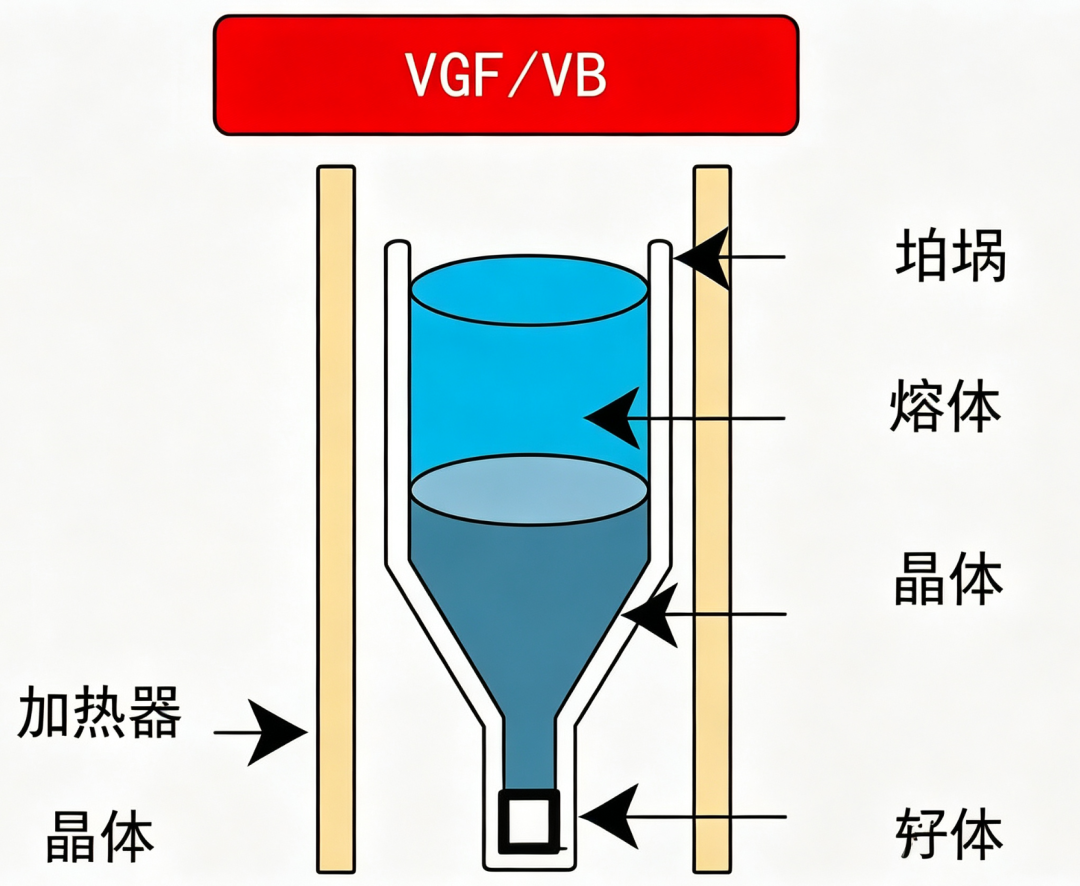

VGF属于坩埚内定向凝固技术。将多晶磷化铟原料连同B₂O₃封剂置于铱坩埚中，坩埚竖直放置在炉膛。炉膛自上而下设置精确可控的温度梯度，整体温度高于InP熔点（1062 ℃），原料全部熔融；随后，缓慢下移温区，固‑液界面由坩埚底部自下而上匀速推进，完成单晶凝固。籽晶放置于坩埚底端，引导整个晶锭保持单晶形态。

和LEC最大区别：无提拉动作，晶体全程静止在坩埚内部完成生长。

技术优势

1. 温度梯度平缓，热应力显著降低。VGF固‑液界面接近平直，晶体内应力小，成熟工艺下位错密度可以控制在500‑2000 cm⁻²，衬底质量显著优于LEC，适配高速光芯片需求。这也是当前商用高端InP衬底最主流指标区间。

2. 铱坩埚工况更温和。熔体无强制对流，对坩埚内壁冲刷、侵蚀弱，铱坩埚使用寿命高于LEC，一定程度对冲昂贵铱材带来的成本压力。

3. 晶锭轴向、径向组分均匀性更好，衬底电学参数一致性高，适合规模化芯片制造。

短板

1. 生长周期更长。一炉完整VGF生长往往需要数天，单位时间产能低于LEC，对长时稳定的炉体温控系统要求极高。

2. 设备温控系统复杂，温场校准、热场调试周期长，工艺know‑how壁垒很高，新进入者工艺爬坡慢。

3. 大尺寸（4英寸及以上）晶锭，坩埚自重、热形变、应力控制难度会明显抬升。

产业格局：目前海外头部厂商、国内主流磷化铟企业，主力量产路线以VGF为主，是当下兼顾质量与量产可行性的折中优选方案。

三、垂直布里奇曼法（VB，Vertical Bridgman）——下一代潜力路线

基本原理

VB和VGF同属垂直定向凝固，很多文献中将二者归为一大类，但热场控制逻辑存在差异。VB工艺一般保持炉膛温场固定，坩埚连同熔体整体垂直移动穿过温度梯度区，实现自下而上的结晶。VGF更多是坩埚不动、温区移动。实际工程中二者边界有时模糊，但热对流、界面形态控制策略不同。

同样采用B₂O₃液封、高压腔体抑制磷挥发。

技术优势

1. 在优化的热场条件下，VB可以获得比常规VGF更加平坦的固液界面，进一步降低位错，理论上有望得到低于500 cm⁻²的超低位错磷化铟单晶，属于面向未来超高速光芯片的高质量衬底方案。

2. 长晶过程热扰动少，如果热场设计到位，晶体缺陷、杂质偏析可以做到更低水平。

现存瓶颈

1. 工艺窗口极窄。坩埚运动速率、温区陡度需要精密匹配，参数稍有偏离，固‑液界面凹陷、凸起，立刻诱发孪晶、多晶。量产良率目前普遍低于成熟VGF工艺。

2. 长周期生长，生产效率偏低，现阶段更多处于扩产验证、工艺完善阶段，尚未成为大规模量产主力。

3. 对炉体机械传动平稳性、温场长期稳定性提出严苛要求，设备造价高昂。

行业共识：VB是中长期技术方向，但需要大量热场迭代、工艺积累，短期之内难以完全替代VGF。

四、三大工艺综合对比与产业选择逻辑

1. LEC：产能高、设备简单、历史积淀深；缺陷高、铱坩埚消耗大。定位：中低端市场，逐步收缩。

2. VGF：质量、良率、成本实现最优平衡，当前产业主力路线，800G、1.6T光芯片衬底的主流选择。

3. VB：理论质量上限最高，但工艺难度大、良率有待进一步突破，是4英寸及以后超高规格衬底的技术储备路线。

值得一提的是，三条路线均无法绕开高压腔体、铱坩埚、三氧化二硼封剂。这也是近期铱金属价格暴涨之后，整个磷化铟产业链承压的根本原因。无论VGF还是VB，只要仍采用铱坩埚液封方案，上游贵金属供给约束就会成为全行业必须面对的硬约束。

五、结语

磷化铟单晶生长，并不是简单“哪一种技术绝对碾压另外两种”。LEC代表过去，VGF主宰当下，VB承载未来。光通信芯片速率不断向上突破，对衬底位错、均匀性、平整度的标准持续抬升，将持续推动行业由LEC向VGF、再逐步向VB演进。

但技术路线切换不是一蹴而就的，它受制于热场设计、长晶良率、坩埚耗材成本、整条供应链成熟度。未来2‑3年，VGF仍将是磷化铟衬底产业的绝对主流，而VB工艺的成熟进度，将决定下一代超高性能InP衬底的国产化节奏。
