DFM怎样给工艺留余量？从DRC合规到制造稳健

发布时间：2026-09-03来源：半导体之芯

DFM，即可制造性设计，是把制造知识和工艺模型反馈到芯片设计中。它要解决的不是版图能否通过规则检查，而是焦距、剂量、刻蚀和CMP发生正常波动时，图形仍能否可靠成形。读完本文，你能说清DRC与DFM的边界，以及三类常用留余量方法。

一句话结论：DFM把工艺波动转成可检查、可修正的版图风险，在电气约束内为成像、互连和材料去除留下可验证的余量。

01｜DRC通过，为什么仍可能难制造？

DRC是设计规则检查，用代工厂给出的线宽、间距、包围和密度等规则判断版图是否达到制造底线。它回答“是否违反明确规则”，是签核不可缺少的一关。

但合规图形仍可能对波动敏感。相邻线端、拐角、孔阵列和局部密度会共同影响光刻、刻蚀或抛光；某个二维组合即使没有触犯单条规则，也可能成为工艺热点，出现颈缩、桥连或接触孔覆盖不足。

边界是：DRC守住几何底线，DFM继续用工艺模型评估合规图形的敏感性。DRC通过不等于制造零风险。

02｜工艺波动怎样变成版图风险？

光刻焦距和曝光剂量不会始终保持理想值。工艺窗口是这些变量仍能让图形合格的范围。DFM会在多个条件下预测晶圆轮廓，而非只看标称条件。

因果链是：二维图形环境改变 → 光学与光刻胶响应改变 → 晶圆轮廓偏离目标 → 线端回缩、颈缩或桥连风险上升。稳健图形在窗口内仍保持分离和连续；热点则可能在失焦或剂量偏移时先失效。

版图—工艺耦合也存在于CMP和互连。CMP即化学机械抛光，局部金属密度会影响去除量与膜厚均匀性；开口、线段和通孔分布还会改变缺陷敏感面积。不同节点必须使用各自的工艺模型和检查条件。

图1｜同样通过DRC的二维图形，在焦距与剂量偏移下可能表现不同；应以工艺窗口内的晶圆轮廓判断颈缩和桥连风险。

03｜哪些版图动作真正增加余量？

对光刻敏感图形，可在规则和电路约束允许时增大关键间距、改善线端位置，或按代工厂推荐规则处理转角。目标不是把所有线加宽，而是优先修正模型指出的热点。

冗余通孔是在同一连接处增加并联通孔。单个通孔受随机缺陷或电阻异常影响时，额外通路可降低开路敏感性；是否能添加仍受间距、包围、拥塞和电迁移约束。

金属填充在空旷区加入不承担逻辑连接的图形，改善CMP密度与厚度均匀性；它也会改变耦合电容并挤压修线空间。填充后必须重新提取RC、复核时序，在密度与PPA（性能、功耗、面积）之间权衡。

图2｜三类常用DFM动作：修正敏感图形、增加冗余通孔、加入金属填充；每项都要服从版图规则与电气约束。

04｜DFM应该放在设计流程的哪里？

DFM不是流片前一次性的“美化”。布局布线后，设计先做DRC，再检查光刻热点、CMP密度和关键面积；发现问题后修改版图，并重新运行受影响的检查。

金属填充后要提取寄生参数并复核时序，确认修正没有破坏电气目标，随后才进入全芯片签核。验证过的硅片缺陷、成像或良率反馈可再更新模型，形成分析 → 修正 → 复核 → 数据反馈闭环。

每项修正都应记录所用PDK或模型及其电气影响。DFM提高特定工艺下的稳健性，但不能消除随机缺陷，也不能替代DRC或最终签核。

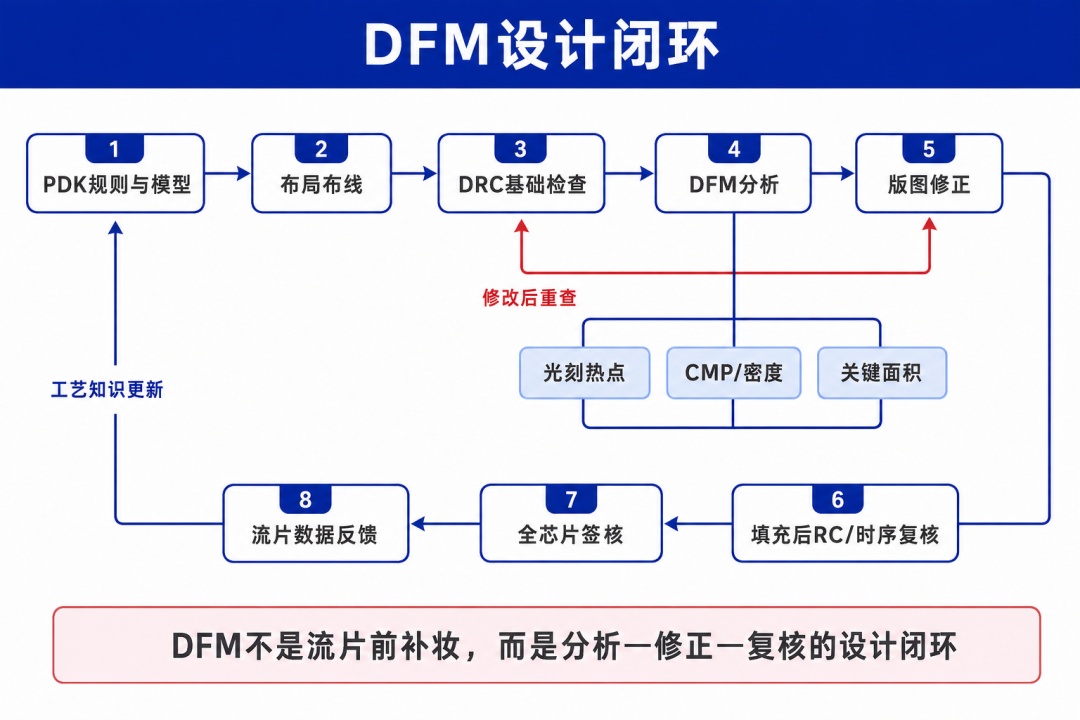

图3｜DFM是分析、修正和复核闭环。填充后需重新提取RC并复核时序，硅片数据可反馈更新工艺知识。

本篇记忆卡

一句话定义：DFM是把制造规则、工艺模型和硅片反馈用于设计，使版图在正常工艺波动下更稳健的方法。

核心因果链：工艺与图形环境变化 → 成像、互连或膜厚偏差 → DFM定位敏感点 → 版图修正 → 重新检查电气与制造风险。

1｜DRC是必须满足的底线，DFM继续检查合规图形的工艺敏感性。

2｜冗余通孔降低单点开路敏感性，金属填充改善密度但会引入寄生。

3｜所有DFM修正都要重新检查规则、RC、时序及全芯片影响。

常见误解：DFM不是把图形一律加宽、加密；没有工艺模型和电气复核的“多留一点”可能制造新的拥塞、寄生或签核问题。
