湿法刻蚀:选择比与各向异性从哪里来?
湿法刻蚀是让晶圆接触液体化学品,使目标材料转化成可溶产物并被带走。它看似只是“泡一泡”,实际轮廓取决于反应、传质、掩膜和晶向。读完本文,你能解释选择比为何是相对量、横向钻蚀为何出现,以及单晶硅为何能刻出特定斜面。
一句话结论:湿法刻蚀的结果由材料选择性、方向依赖和传质—反应条件共同决定;读懂这三者,才能从槽液反推轮廓、掩膜余量与工艺风险。
湿法刻蚀用液体化学品去除固体材料。反应物到达晶圆表面并发生反应;生成物进入液相、离开表面,材料才会持续被去除。
因果链是:反应物输运 → 表面反应 → 可溶产物形成 → 产物输运离开。表面反应更慢时称反应受限,进出表面更慢时称传质受限。
边界层、搅拌、开口和气泡影响传质;材料、化学体系、温度与表面状态影响反应。润湿或局部流动不同,也会造成片内不均匀。

图1|湿法刻蚀包含反应物输运、表面反应、可溶产物形成和产物移走;更慢的步骤限制速率与均匀性。
选择比比较两种暴露材料在同一条件下的刻蚀速率:SA/B = RA / RB。R可用nm/min或μm/min表示;单位一致时,比值无量纲。
选择性来自表面化学反应能力的差异:槽液快速去除目标层,却较慢攻击掩膜或停止层。它不是材料常数;组成、温度和表面状态改变,两个速率都可能改变。
高选择比也不等于B完全不被刻。掩膜要覆盖主刻蚀与必要过刻蚀,停止层还要承受提前露出后的额外时间;速率应在本设备和本条件下实测。

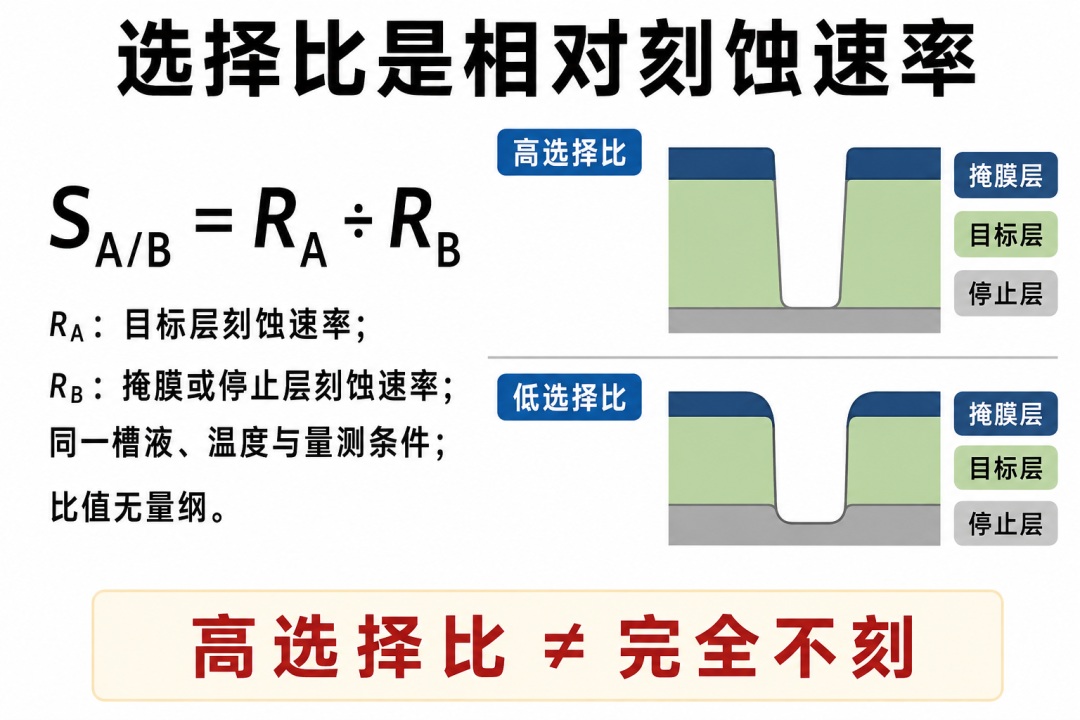

图2|选择比是同一条件下目标层与掩膜或停止层刻蚀速率之比;高选择比仍需给非目标层留出消耗余量。
多数薄膜湿刻中,液体能到达开口底部和侧壁,各方向速率接近,称为各向同性。向下刻蚀时也会钻入掩膜下方,造成横向钻蚀与线宽偏差。
单晶硅是重要例外。KOH或TMAH等碱性体系对不同硅晶面的反应速率不同,慢蚀刻的{111}面逐渐成为侧壁;轮廓由晶圆取向和掩膜方向共同约束。具体速率仍依赖配方、温度、掺杂与表面。
这种晶向各向异性来自晶面原子排列和表面化学差异,不是等离子体定向离子轰击造成的垂直方向性。

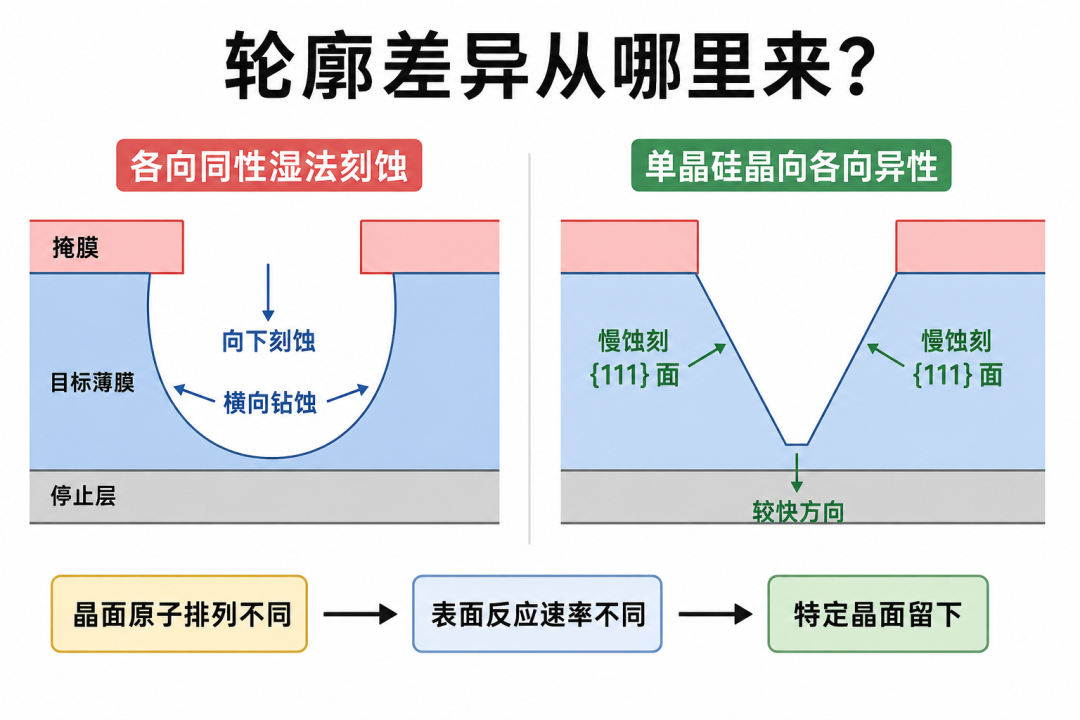

图3|各向同性刻蚀产生横向钻蚀;单晶硅的晶向各向异性来自不同晶面的表面反应速率差异。
流程从图形化掩膜和表面准备开始,再进入受控刻蚀、到时或终点停止、漂洗和干燥,最后去除掩膜。漂洗负责稀释残液并终止反应;干燥不当可能留下水迹或使脆弱结构粘连。
关键变量包括槽液组成与浓度、温度、搅拌、装载量、槽液老化、润湿和时间。温度影响反应,搅拌改变边界层与传质;槽液消耗或累积产物后,计时配方也会漂移。
横向钻蚀过大,应看时间、膜厚与轮廓;片内不均匀,应看流动、气泡与润湿;选择比下降,则检查槽液状态和掩膜兼容性。量产需用本产线监控片校准速率与过刻蚀窗口。
湿法工作台涉及腐蚀性或有毒化学品,只能按厂务兼容性、设备规范与安全作业文件执行。本文解释工艺原理,不提供可直接操作的化学配方。
本篇记忆卡
一句话定义:湿法刻蚀是利用液相化学反应把目标固体转化为可移走产物的材料去除工艺。
核心因果链:槽液与表面条件改变 → 传质和表面反应速率改变 → 选择比与方向速率改变 → 刻蚀深度、钻蚀和侧壁轮廓改变。
1|选择比必须在相同工艺与量测条件下比较,且为无量纲比值。
2|各向同性会向侧面钻蚀;单晶硅可因晶面速率不同形成特定斜面。
3|浓度、温度、传质、槽液状态和时间要通过本产线量测共同控制。
常见误解:“湿法刻蚀都各向同性”并不准确;多数薄膜湿刻接近各向同性,但单晶材料可因晶面依赖呈明显的晶向各向异性。
