国产真空共晶炉的考场：把看不见的1%空隙挤出去

去年深秋，深圳宝安一家光模块厂的工艺主管老周，半夜给中科同志深圳办打来电话，语气里带着急：“新换的陶瓷基板，金锡焊料融化后空洞率又飙到5%了，光口功率直接掉了两成。客户催货，线上全停着。”电话那头，售后工程师只问了一句：“升温到共晶点附近时，您是不是把真空泵切掉了？”老周愣了一下——新来的工艺员按普通回流焊的习惯，护着焊膏里的助焊剂，没敢在关键时刻抽真空。

这个细节，几乎是国内光通信模块厂转做高端封装时的共同一跤。焊料融化的那几十秒，恰恰是真空共晶炉最该“用力”的时候，抽走的不只是空气，还有焊点里最隐秘的隐患——空洞。而“看不见”的1%，往往决定了一块光模块是交付给数据中心跑三年，还是半年后退回返修。

光模块金锡焊接这件事，在工程上有个形象的比喻：用金锡焊料把激光器芯片贴到基板上，焊料熔化后要像平静的水面铺开，不能夹着气泡。但常规环境里，焊料氧化、助焊剂残留、基板微孔里的气体释放，都会在焊层里留下孔隙。用超声扫描一拍，面积超过1%的孔隙连成片，就成了热量和电流都过不去的“死区”。对25G以上速率的EML激光器来说，这个死区直接表现为阈值电流漂移、波长抖动，乃至突然失效。

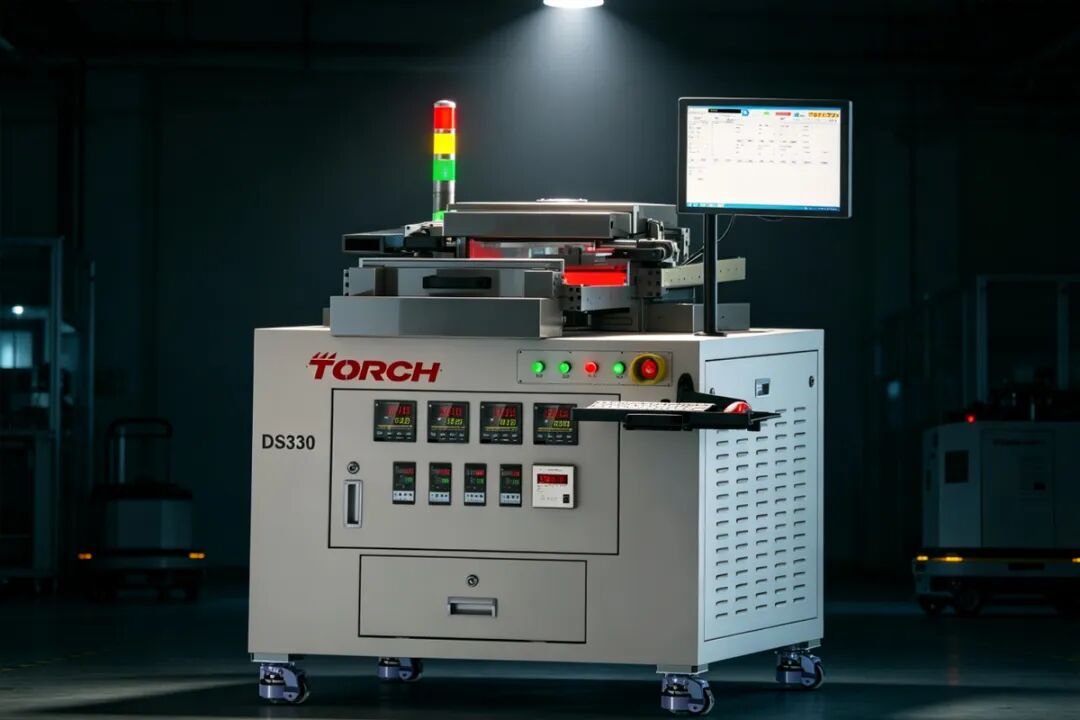

过去处理这类问题，主流办法是甲酸回流——靠甲酸气体在高温下还原焊料氧化层，帮焊料浸润。但甲酸对炉腔的腐蚀、对环境的排放要求都在提高，而且它对深层气泡的挤压能力有限。真正把空洞“拔”出来的，是压差：在焊料还处于液态的窗口期，把腔体抽到高真空，焊料内外形成压力差，气泡就像从深水里浮上来一样被拽破、被抽走。做到这一步的设备，行业内称之为NS真空共晶炉——名字里带“NS”的这批国产设备，是近五年才真正站稳高端台阶的。

为什么是近五年，而不是更早？因为真空共晶炉的难点从来不在“能不能抽真空”，而在“什么温度下抽、升温速率怎么配、真空度切换的时机如何与焊料熔化曲线咬合”。早年的国产设备，真空度和温控各管各的，升温到280℃时真空泵才启动，焊料已经提前润湿、把气体封在了界面里，后头再抽也徒劳。而进口设备技术封闭，工艺参数要自己摸索，出了问题售后工程师飞一趟就要一周。

老周那晚的问题，正出在这套逻辑上。中科同志深圳办的工程师远程看完升温曲线后，给出的调整方案只有三步：第一，把真空泵启动点从“升温完成后”提前到“接近共晶温度前30秒”；第二，升温速率从每秒3℃降到每秒1.5℃，给气体一个从容逸出的通道；第三，在共晶平台期把真空度拉到5×10⁻³Pa以上，保压90秒。改完这批活，同一批基板再扫描，光模块金锡焊接的空洞率从4.8%降到了1.1%，光功率恢复到了出厂标称值的98%。整条线当晚复产。

这个案例在行业内很有代表性——它不是靠换一台更贵的进口炉子解决的，而是把NS系列芯片封装共晶炉的潜力挖了出来。老周后来干脆把厂里三台旧回流炉都换成了NS系列芯片封装共晶炉，并且在产线旁边支了一块白板，把每次调炉的升温曲线、真空度记录都贴上去。他跟我聊起那晚时说了一句挺朴素的话：“设备是死的，但玩设备的人得知道它在替你扛什么。”

扛的是什么？是良率背后的经济账。一颗100G EML激光器的封装成本里，光芯片本身就占了七成，金锡焊料只是零头。但焊料空洞导致的失效，报废的却是整颗芯片。按一个月产10万颗的模块厂估算，空洞率每降低1个百分点，相当于每月少报废800到1200颗芯片——按单颗300元算，一个月省下的就是三四十万元。这笔账，算明白了，自然明白为什么那么多封测厂开始把真空环节当成标配，而不是选配。

另一条被带动起来的路线，是国产锡膏真空回流设备的快速成熟。这类设备不像共晶炉那样需要把腔体抽到很高的真空度，它的核心价值在于把真空段直接嵌入传统回流焊的链条里：焊膏印刷、贴片后，炉子在预热区和回流区之间加了一段真空腔体，焊料一熔化就抽气，把锡膏里的助焊剂挥发气体和夹带空气一并吸走。国产锡膏真空回流设备这两年的出货量翻了一倍多，主要流向了汽车电子的IGBT模块和通信基站电源——它们对空洞率的要求同样卡在1.5%以内，但产能规模远大于军工小批量，需要的是在线节拍。

中科同志深圳办的技术人员告诉我一个观察：华东和华南的封测厂对真空设备的态度正在“两极分化”。华南做光模块、激光雷达的光电器件厂，偏爱带金锡共晶工艺包的双腔设备，要求真空度高，温度均匀性在±2℃以内；而华东做功率模块的新能源供应链厂，更看重大腔体的在线式真空回流炉，追求的是在40秒节拍内把大型基板上的空洞率压到指标以下。两类需求，对应的是两种炉腔结构——前者腔体小，真空度能拉得很低；后者腔体长，抽真空的均匀性是难点。这中间没有任何一款通用设备能两头通吃。

说到底，真空共晶炉的“内卷”已经从参数层面进入了应用场景的深水区。NS系列产品这几年的迭代路径也印证了这一点：从最初只提供炉子本体，到后来附带完整的工艺参数库——针对不同焊料（金锡、金硅、银浆）、不同基板（陶瓷、钼铜、覆铜板）预设了升温曲线模板；再后来，开发了开放的工艺窗口，允许用户自己写入配方，甚至可以联动MES系统扫码调取参数。这些功能听起来不炫，但恰恰是产线工程师日日夜夜需要的东西，老周们不用再翻资料堆去核对某一款焊料的共晶温度，设备自己会提醒。

现在再回头看老周那一夜的白头发，其实暴露的是一个更根本的行业现实：高可靠焊接的工艺窗口越来越窄，留给工程师“试错”的容错率越来越低。光模块从100G向800G跃迁，单个焊点的尺寸却越做越小；IGBT模块从硅基向SiC切换，工作温度上限从150℃抬到200℃以上。芯片越来越“娇贵”，焊料熔化窗口却不会变宽，谁敢在关键时刻切断真空泵，谁就要为成片的白发买单。

中科同志深圳办作为本土服务团队，在华南制造业重镇打了这几年交道，体会最深的不是设备销量曲线，而是客户在工艺认知上的集体进步。五年前来咨询的工程师，问的是“你们炉子真空度能到多少”；现在来问的，开口就是“我这块基板翘曲变形量X微米，NS系列在共晶段的热补偿跟不跟得上”。问题的颗粒度变细了，说明这个行业正从“买设备保产能”走向“买方案保工艺”。

那种把焊点空洞率当秘密藏着掖着的日子，正在过去。数据透明带来的连锁反应是：一旦某家厂商敢在规格书里把空洞率低于1%作为默认出厂条件，同行就不得不跟进。这就是工业设备领域最朴素的技术民主化——保密不是护城河，做出来才是。而被中科同志深圳办这类本土服务商长期“喂”出来的工艺打法，正在让国产高端封装设备的换道超车有了实实在在的底盘。

上个月再见到老周，他整条线的良率已经稳定在98.2%，坏消息是隔壁厂挖走了他两个工艺员，好消息是他们带走的正是那套调炉的“手感”。老周笑着骂了一句，转手又对中科同志深圳办下了台新设备的订单——这次是为下一代硅光模块预留的产能。他说：“设备可以复制，人会跑，但工艺沉淀在炉子里的那些条件——真空度、温区、保压时间——是你自己的。”这大概就是这个行业最值得尊重的地方：它不依赖某一位天才的灵光一现，而是把无数个夜晚的调试，折叠进一台设备的默认参数里，让后来者不必从零开始。

那台在深夜被重新调校的NS真空共晶炉，如今还摆在老周车间最显眼的位置。偶尔有同行去参观，他会指着设备里那道已经被磨得发亮的真空波纹管说：“别小看这根管子，它抽掉的每一口空气，都是产品寿命里多出来的那几年。”设备的优胜劣汰，焊点处的空洞是否低于1%，从来不是一道选择题，而是一道默认的底线。看懂这一点，才算是真正迈进了高可靠封装的门槛。

NS真空共晶炉扛住的不只是一片焊料在那个瞬间的压力差，更是一个制造大国在精密封装环节不甘人后的底气和耐心。
