芯片散热：结温、热阻与封装材料怎样连起来？

结温是芯片内部有源区的温度，它直接约束性能、寿命与允许功耗，却不能简单等同于外壳温度。封装、PCB和空气共同构成散热系统。读完本文，你能沿热流路径解释结温升高，并正确选择θJA、θJC或ΨJT。

结温T_j是芯片内部有源区或规定热测试结的温度，通常也是数据手册限制的核心温度。环境温度T_a、封装顶面温度和底部焊盘温度只是不同参考节点；它们之间存在温差，因为热流经过的材料和界面都有热阻。

功耗在晶体管与互连中转化为热，局部功率密度还会形成热点。封装要提供可预测的外流路径，使最热位置不超过允许结温；具体上限以对应数据手册为准。

热量不会只沿一条线离开芯片。它可以向上经过热界面材料TIM、封装顶面或散热盖进入散热器和空气，也可以向下经过芯片粘接层、金属框架或封装基板、焊点，再由PCB铜层与热过孔扩散；两类路径常同时分担功率。

材料导热率高只是条件之一。材料层厚度、有效截面积、接触质量与空洞都会改变热阻；焊料覆盖、铜面、热过孔和气流还会改变系统结果。TIM过厚或界面夹带空隙，也可能成为瓶颈。

封装选材还要兼顾热膨胀系数、弹性模量、绝缘与工艺可靠性。改善导热可能同时改变机械应力，因此热、机械和制造窗口需要一起权衡。

图1｜热量可同时经封装顶部与板级路径流向环境。通用示意，具体层次以实际封装为准。

稳态、近似单节点条件下，常用估算式为T_j≈T_a＋P·θ_JA。T_j与T_a用摄氏度表示，P是器件耗散功率，单位W；θ_JA单位为℃/W，因此乘积给出相对环境的温升。这里的P不是电源输入功率，而是实际转化为热的损耗。

θ_JA表示结到环境的整体热响应，受封装、测试板铜层、安装和气流影响。它在规定的JEDEC板级环境中表征，适合条件匹配时作初步估算或封装比较，不是脱离PCB的固定材料常数。

θ_JC描述结到规定壳面、并由冷板强制导热时的路径。散热器接在相同参考表面且边界近似一致时才可使用；把自由工作时的顶面温度直接配θ_JC，会忽略并联热流。

Ψ_JT把结温与封装顶面测温点联系起来。正常工作时流过顶面的功耗比例未知，所以它是热表征参数，而不是真实热阻。使用前先确认参考面、板型与气流。

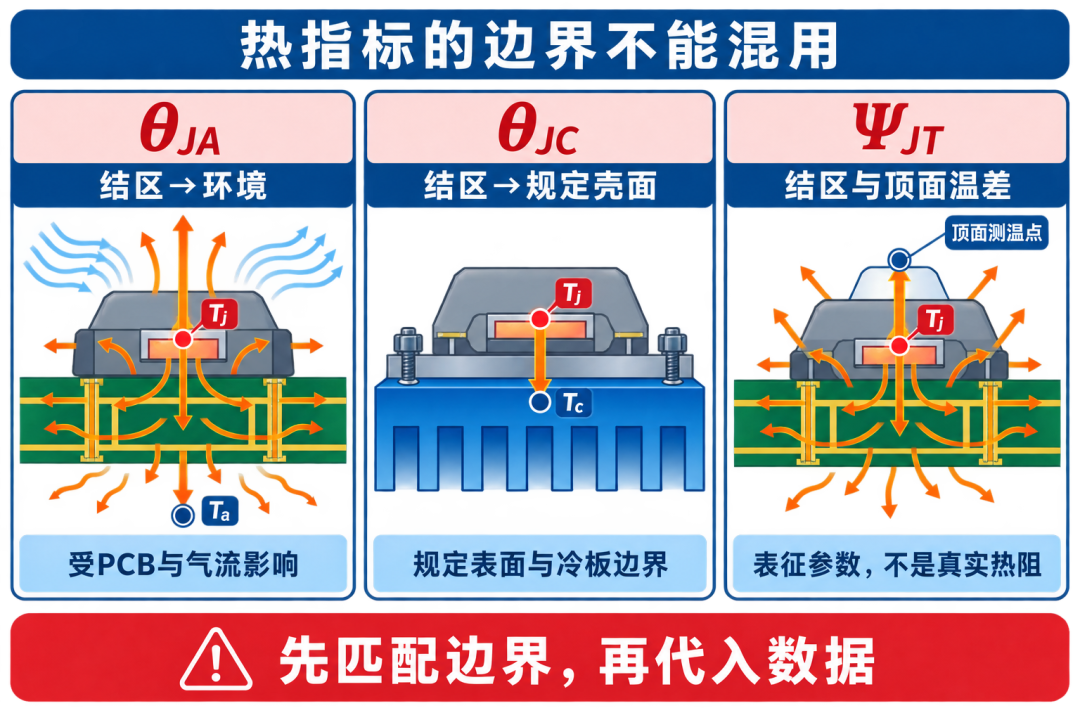

图2｜θJA、θJC与ΨJT对应不同边界；先确认参考面和热流条件，再选参数。

稳态θ值不能完整描述短脉冲。封装与芯片具有热容，功耗出现时温度不会瞬间跳到稳态值；短脉冲先让邻近材料储热，结束后再释放。重复脉冲来不及完全冷却时，温升会叠加。

这类场景应查瞬态热阻抗Z_θ(t)或厂商热模型，并按脉宽、占空比与初始壳温计算。它可由温敏电参数校准结温，再从加热或冷却曲线提取；不同散热边界的曲线不能互换。

工程闭环按“功耗图 → 封装与板级热模型 → 热点预测 → 实物测温 → 校准模型”执行。热电偶需用细线并固定在规定位置，红外测量要处理表面发射率；片上温度传感器或温敏电参数可与壳温交叉验证。

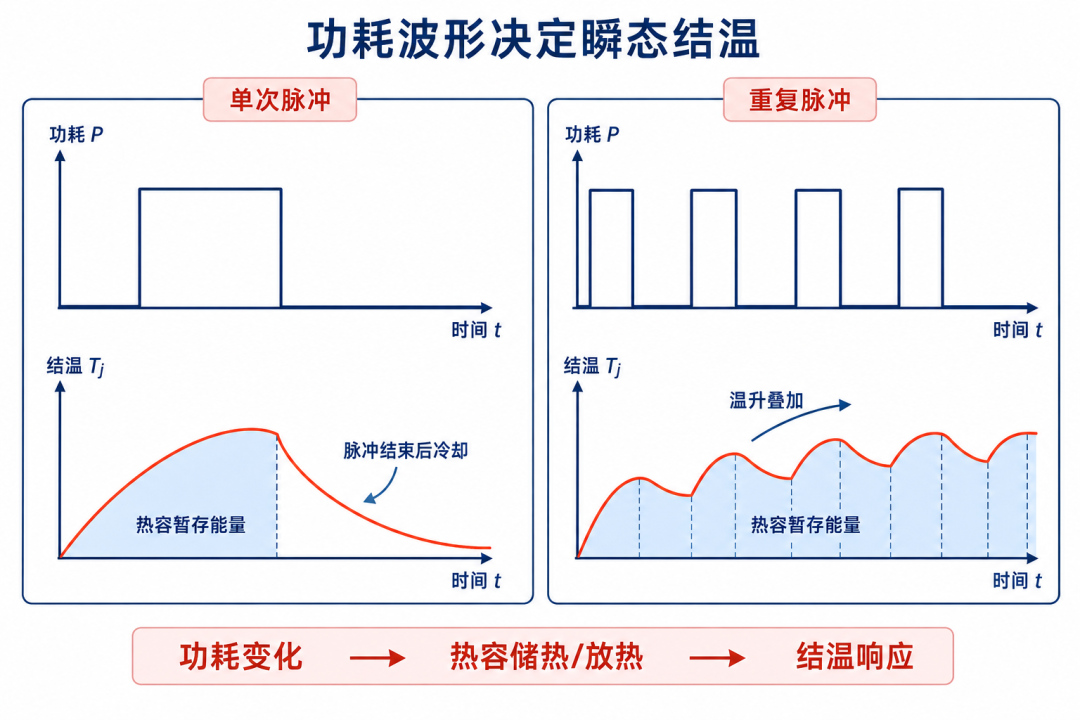

图3｜热容使结温对功耗呈连续响应；重复脉冲可能在未完全冷却前叠加温升。
