磷化铟单晶：在原子尺度上驯服“失控的磷”

一片用于高速光电器件的 InP 外延片，看起来不过是一张镜面晶圆，上面再长几层 InGaAs、InGaAsP。真正困难的地方，其实早在“长外延”之前就开始了：磷化铟先要从高温熔体里长成单晶，单晶再切成衬底，衬底表面还要处理到足够干净、平整，最后外延层才能沿着它的晶格继续生长。

这条链里，前一段留下的缺陷，后一段并不会凭空消失。长晶时的位错、热应力、组分偏析，切片后的表面损伤，外延前的氧化物和原子台阶，都会缩小后续工艺窗口。所谓“晶格匹配工程”，本质上就是把这些问题压在可控范围内

1、高纯原料与密闭装料：先把磷留在体系里

InP 由 In 和 P 构成，是典型的 III-V 族化合物半导体，晶体采用闪锌矿结构。长晶的第一道难题不是“把材料熔化”这么简单，而是磷的挥发性很高，体系里必须同时管理液相、气相和温度。

在 InP 的熔点（约 1062℃）附近，磷的饱和蒸气压高达约 2.75 MPa。这意味着，如果不对磷的挥发加以控制，熔体的化学配比会迅速偏离理想的 1:1。多晶合成阶段若化学配比失控，偏离理想配比过多，会在晶体内部形成夹杂物、沉淀、孪晶和位错等缺陷，严重损害晶体质量。

因此，高纯 In、高纯 P、坩埚和密闭气相区构成了长晶起点。高纯 In 原料要求达到 99.999% 以上纯度，并需特别控制 Al、Si 等对电学性质有显著影响的杂质。而红磷在加热至 416℃以上时便会升华成气体，如何在高温下既让磷参与反应，又将其约束在体系内，是整个长晶工艺最先要解决的问题。

为了合成高纯度的 InP 多晶料，工业上发展了多种方法，包括溶质扩散合成法、水平布里奇曼法、水平梯度凝固法，以及原位直接合成法（如磷注入法、磷液封法） 等。核心目标一致：让 In 与 P 在受控环境里形成接近理想化学计量的熔体，并避免磷在高温下大量损失。工业上要求合成的 InP 多晶载流子浓度至少低于 10¹⁶ cm⁻³，最好低于 5×10¹⁵ cm⁻³。

2 、长晶路线之争：LEC 与 VGF 的取舍

有了高质量的多晶料，下一步便是将其生长为单晶锭。目前主流的工业化方法主要有两种：液封直拉法（LEC）和垂直梯度凝固法（VGF），两者在原理、成本、缺陷控制上有着截然不同的取舍。

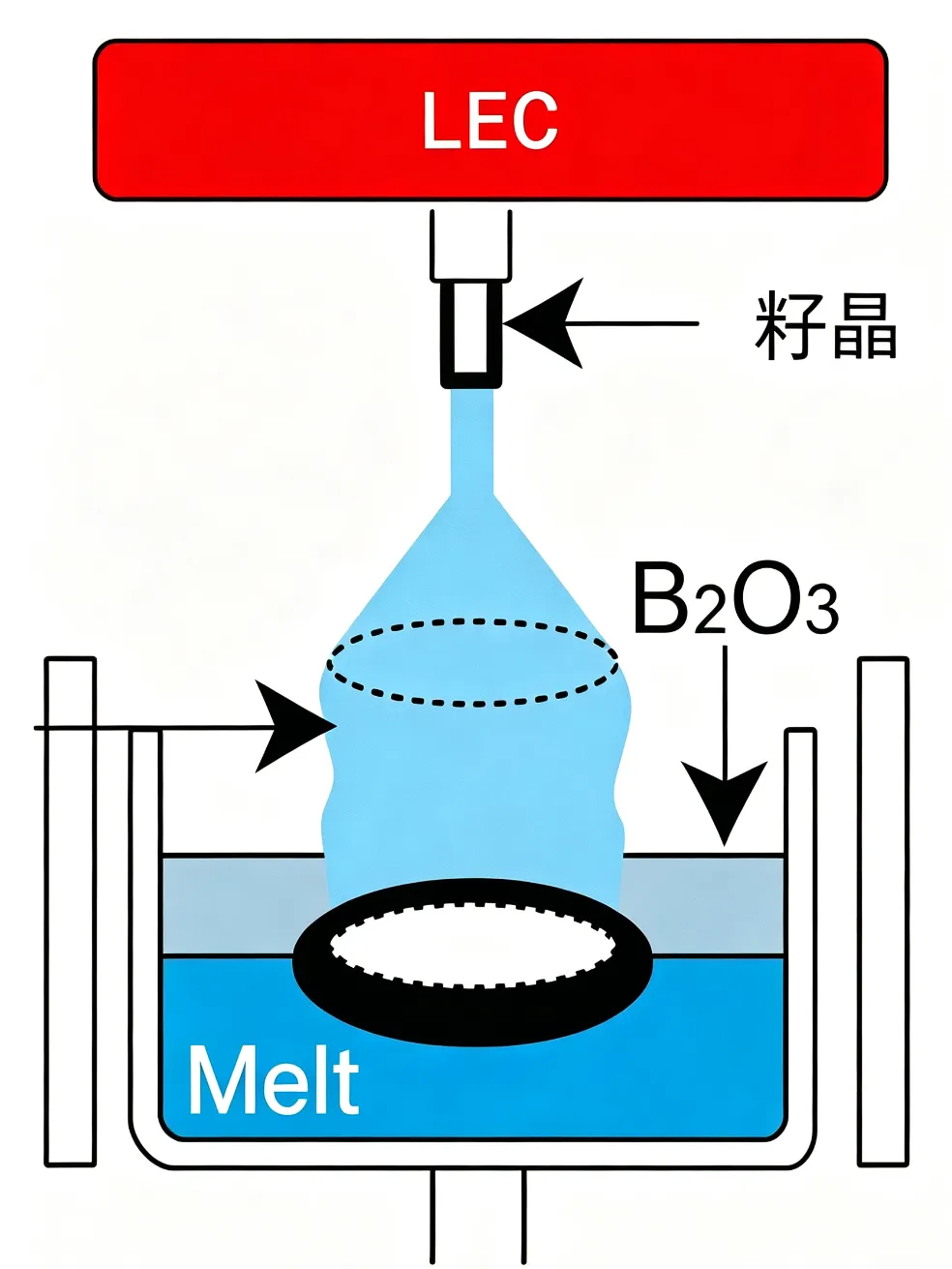

液封直拉法（LEC） 是较早被采用的方法，其核心在于用一层惰性液体覆盖剂（如 B₂O₃）覆盖在熔体表面，物理屏障阻止磷的逸失。在生长室内充入惰性气体，使气压大于熔体的离解压力，从而抑制挥发性组元的蒸发。

LEC 法的优势在于：晶体生长过程可以实时观察，适合生长大直径单晶，技术成熟且易于自动化。但它也有一个显著的先天不足：高温生长过程中，晶体内部容易产生较大的热应力，导致位错密度偏高。同时，设备成本较高，工艺复杂。

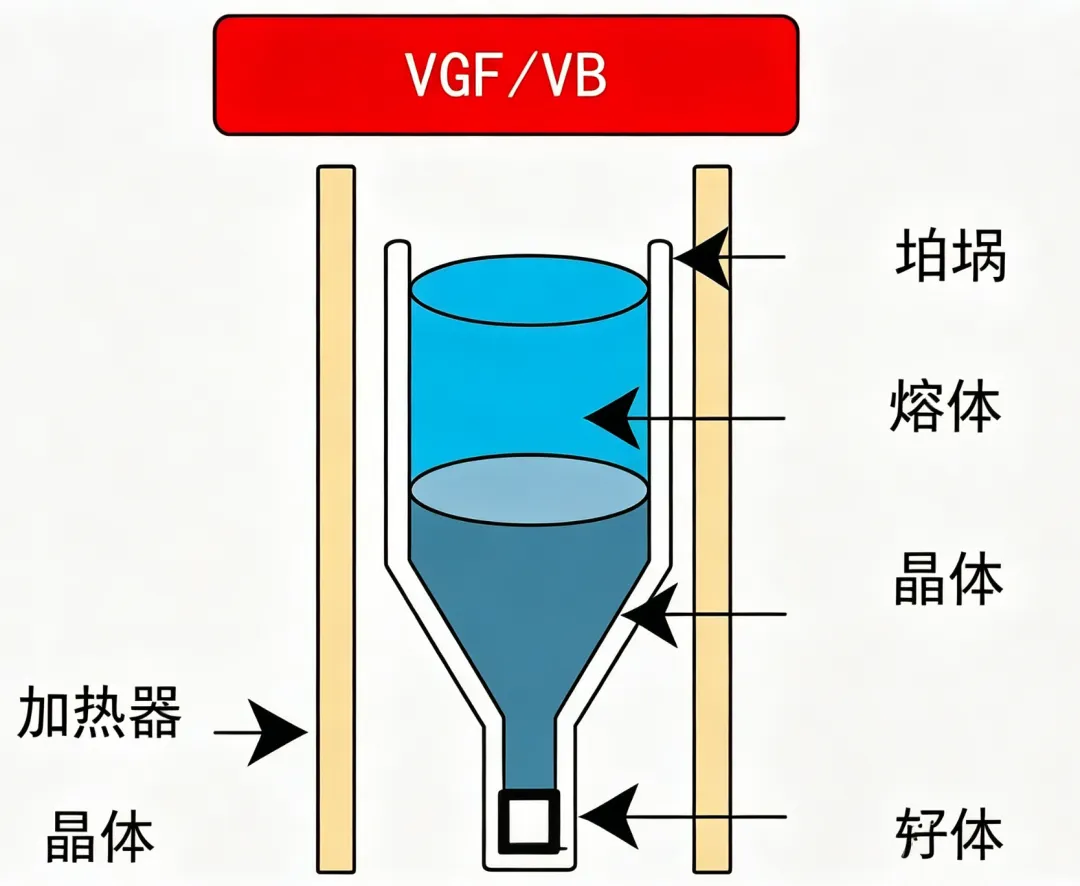

垂直梯度凝固法（VGF） 则是目前高质量磷化铟单晶制备的主流方向。这种方法通过精确控制炉体不同位置的温度，建立起一套稳定的温度梯度场，使熔体从底部籽晶处开始，由下向上缓慢凝固。

VGF 法最大的优势在于晶体生长过程中几乎不受机械振动干扰，且温度梯度较小，热应力大幅降低，从而显著减少了位错、孪晶等缺陷的产生。美国 AXT 公司即通过 VGF 技术成功制备了低位错密度的 4 英寸和 6 英寸磷化铟单晶。日本 住友电工（Sumitomo Electric） 则持续优化 LEC 法，在光电子和光纤通信领域占据重要地位。

然而，VGF 法也有其代价：生长速度较慢，导致生产效率相对较低；且对温度控制的精度要求极为苛刻，设备成本居高不下。目前，6英寸低缺陷掺硫磷化铟单晶的制备是降低器件成本的关键研究方向，而这依赖于对杂质效应机理、热应力分布和热场温度分布的深入分析。

3、固液界面：决定晶体命运的“生命线”

无论是 LEC 还是 VGF，长晶时最值得盯的都不是炉子外壳，而是固液界面。这是原子从无序的液态熔体跨越到有序固态晶格的那道门槛，它的形态和稳定性，几乎决定了晶体的命运。

最新研究表明，在 VGF 法生长 4.5 英寸 InP 单晶时，放肩阶段维持固液界面呈现“微凸”形态，而在等径生长阶段转变为“微凹”形态，能够有效抑制孪晶。通过这种热场优化，孪晶出现的统计概率降低了约 20%。这项研究由 ScienceDirect 收录的论文提供，通过有限元仿真与实际实验交叉验证得出，结论有较高可信度。

温度梯度是操控界面的核心工具。放肩阶段适当提高降温速率有助于抑制孪晶，但进入等径阶段后若维持高降温速率，反而会导致位错增殖。因此，精确控制各阶段降温速率，成为优化 VGF-InP 晶体质量的关键工艺。

晶体尺寸越大，控制界面就越困难。4.5 英寸向 6 英寸迈进时，径向温度梯度、应力累积和组分均匀性需要在更大面积上同时成立，挑战呈指数级上升。优化热场结构，如在炉体上部增加热屏罩以提高气氛温度、降低晶体内部温度梯度，是降低晶体残余应力、抑制开裂的有效手段。

4、切片、研磨与抛光：把晶锭变成外延模板

长晶完成后，得到的是一根柱状单晶锭，而非可以直接外延的晶圆。从晶锭到镜面衬底，需要经历切片、研磨和抛光三道关键工序。

化学机械抛光（CMP） 是获得原子级平整表面的终极手段。InP 的 CMP 工艺并非单纯物理磨削，而是一场化学与机械协同的精密反应。目前，H₂O₂ 和 NaClO 是 CMP 工艺中常用的两种氧化剂。

研究显示，使用 NaClO 作为氧化剂时，材料去除率（MRR）随浓度增加先升后降，在体积分数 15% 时达到峰值 0.28 μm/min。相比之下，软质的二氧化硅磨料对晶圆表面损伤更小，且能与 InP 衬底发生更有效的化学反应，从而获得更高的材料去除率。通过无磨料抛光工艺，甚至能将 InP 表面的均方根粗糙度降低到 1 nm 以下。

5、前段缺陷，后段不会消失

整条工艺链揭示了一个冷酷的现实：从多晶合成时的化学配比偏差，到长晶时的位错增殖，再到切片时的机械损伤，每一个环节遗留下的缺陷，都将被外延层“忠实地”继承。外延工艺再精湛，也无法凭空消除衬底深处的晶格畸变。

所谓“晶格匹配工程”，本质上就是在高温、高压、高化学活性的极端条件下，在原子尺度上寻找一个脆弱的平衡——既要把挥发性极强的磷留在体系里，又要在温度梯度、机械应力和晶体尺寸之间做出取舍。这是一门关于缺陷的转移、累积与极限控制的精密手艺。
