等离子体刻蚀：离子与自由基怎样共同去除材料？

等离子体刻蚀是在低压气体中输入射频能量，生成电子、离子和自由基，并把掩膜图形转移到薄膜或硅中。它难在两类活性粒子分工不同：自由基负责化学反应，离子负责方向与表面激活。读完本文，你能解释两者如何协同，以及参数失配会带来怎样的轮廓和损伤。

等离子体包含电子、离子、中性分子和自由基。自由基是带有未配对电子、化学活性较高的中性粒子；它与带电的离子不是同一类物种。

射频能量加速自由电子。电子碰撞可使进气分子解离成自由基，也可把它电离成带电粒子。

电子移动更快，晶圆附近会形成带净空间电荷的鞘层。晶圆电极呈负偏压时，正离子被鞘层电场加速；中性自由基不受其定向加速，主要靠扩散和气流输运。

图1｜鞘层把正离子定向加速到沟槽底部；中性自由基以扩散输运为主。通用结构示意。

真实流程是一条连续链：进气 → 解离与电离 → 粒子输运 → 表面吸附 → 反应与产物形成 → 脱附并抽走。任一步变慢，都可能限制总刻蚀速率。

化学刻蚀的关键不是把原子简单撞飞，而是把表面原子转成易挥发物。以含氟体系刻蚀硅的简化示意为Si(s)＋4F· → SiF₄(g)：F·表示氟自由基，(s)和(g)分别表示固态表面与气态产物。具体中间体、速率和副产物依气体配方、表面状态与温度而变。

若产物挥发性不足，表面会残留或在侧壁再沉积。真空系统维持低压，并带走未反应气体和产物。

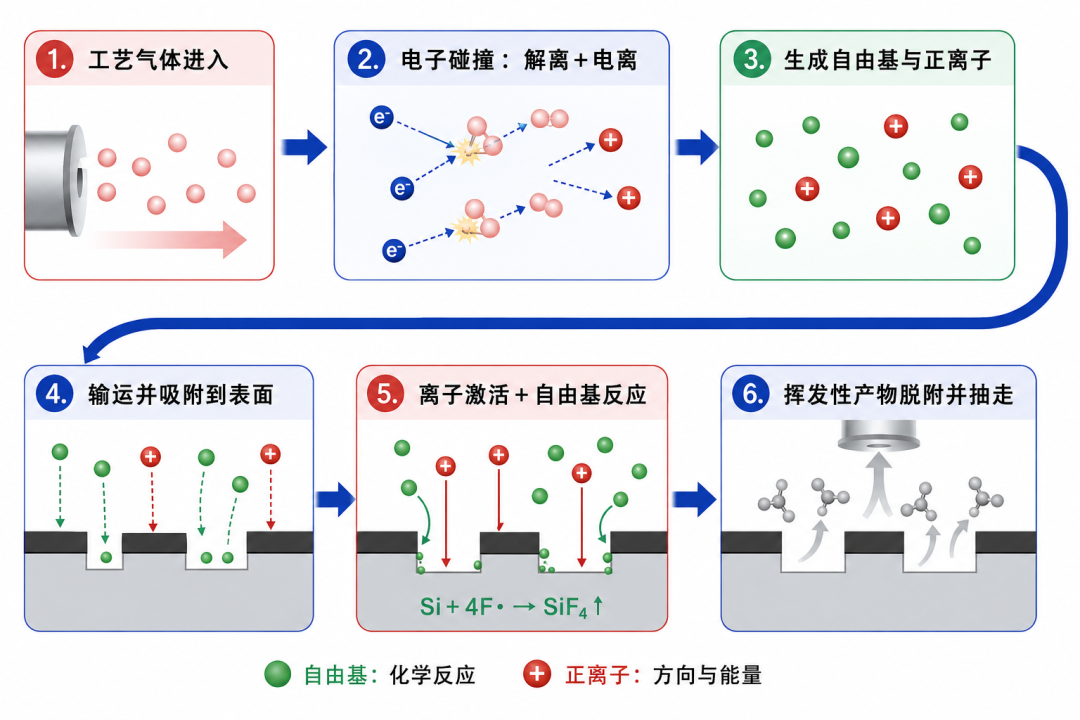

图2｜从气体活化到挥发产物抽走，等离子体刻蚀是一条连续的传质与表面反应链。

自由基单独反应时没有鞘层提供的强方向性，容易同时攻击底部和侧壁，轮廓偏各向同性。离子单独轰击可以定向溅射，但通常选择性较差，还可能造成掩膜消耗、晶格损伤与非挥发碎片再沉积。

经典表面实验表明，离子照射可显著增强某些气体—表面反应。离子可削弱表面键、清除钝化层并提供局部能量；自由基再与被激活的表面成键，形成易脱附产物。协同刻蚀改变了表面反应路径，不能按两种独立速率简单相加。

低压下，正离子穿过鞘层时碰撞较少，入射更接近晶圆法线，沟槽底部获得较强激活；侧壁离子能量较低，配合钝化膜可形成较直轮廓。鞘层碰撞、图形充电仍会改变角度分布。

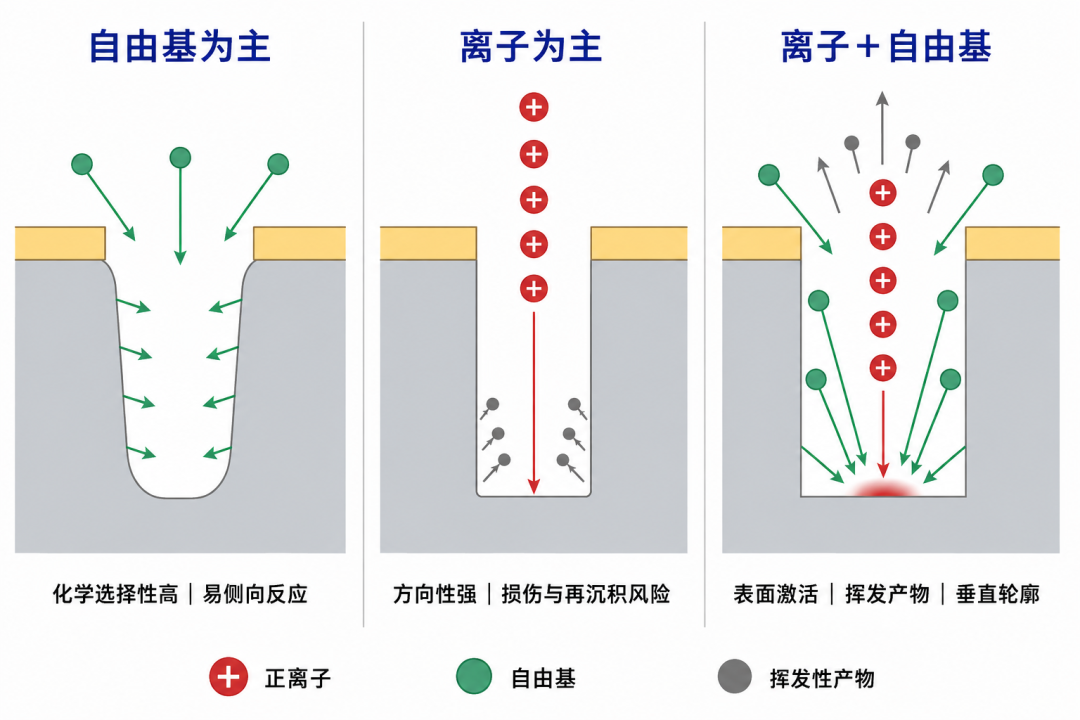

图3｜自由基、离子与协同刻蚀的典型差异。实际轮廓还受配方、压力、温度和图形结构影响。

在ICP反应离子刻蚀中，等离子体源功率主要影响粒子密度与通量，基片偏置主要调节离子入射能量；两者可分别设定，但仍会通过等离子体、鞘层和表面反应相互耦合。提高偏置常能增强底部反应和方向性，也会加快掩膜消耗并增加损伤风险。

压力升高会增加碰撞，使离子角度更分散；自由基过多或侧壁保护不足会产生下切。聚合性气体可帮助钝化侧壁，过量又会造成残留。晶圆温度也会改变吸附、反应和脱附。

工程上要同时监控速率、选择比、均匀性、临界尺寸和侧壁角。高深宽比结构还会因粒子输运、产物排出和充电而减速或发生底部畸变。

刻蚀位于光刻成图之后、去胶清洗或后续薄膜工艺之前。掩膜耐蚀性不足会提前失守；过刻不足会残留，过多则侵蚀停刻层，必须与前后工序一起验证。
