晶圆测试与探针卡：封装前怎样筛掉坏芯片？

晶圆测试是在切割和封装前，让测试机通过探针卡逐颗接触晶圆上的芯片焊盘，施加电源与测试向量，并把结果写入晶圆图。它既能提前筛掉明显失效的裸片，也能把空间性缺陷反馈给制造。读完本文，你能说清测试单元结构、接触机制和筛选边界。

晶圆测试也叫wafer sort。测试机（ATE）产生电源、时钟和测试向量并测量响应；测试头把仪器通道送到设备附近；探针卡把这些通道转换成与裸片焊盘或微凸点匹配的针尖阵列。

探针台负责搬运晶圆、识别对准标记、移动X-Y位置并控制Z向接触，温控卡盘固定晶圆并提供规定温度。五个部分组成一条测量链：测试机 → 测试头 → 探针卡 → 焊盘/凸点 → 芯片内部电路。

图1｜晶圆测试单元：测试机、测试头、探针卡、探针台与温控卡盘形成完整测量链。

针尖接近焊盘后，卡盘继续上升一小段，这段受控位移称为过驱量。探针发生弹性挠曲，并在金属表面产生轻微擦划，破开氧化物或污染膜，建立较低且稳定的接触电阻。

过驱量不足会接触不稳；过大则增加针尖磨损、焊盘压痕和相邻短路风险。晶圆翘曲、探针共面性、温度变化和针尖沾附的铝屑或残留都会使不同通道的接触力与电阻分散，因此需要校准、清洁和接触监控。

接触因果链是：对准 → touchdown接触 → 受控过驱 → 针尖弹性变形与擦划 → 氧化层被局部破开 → 建立可重复电连接。

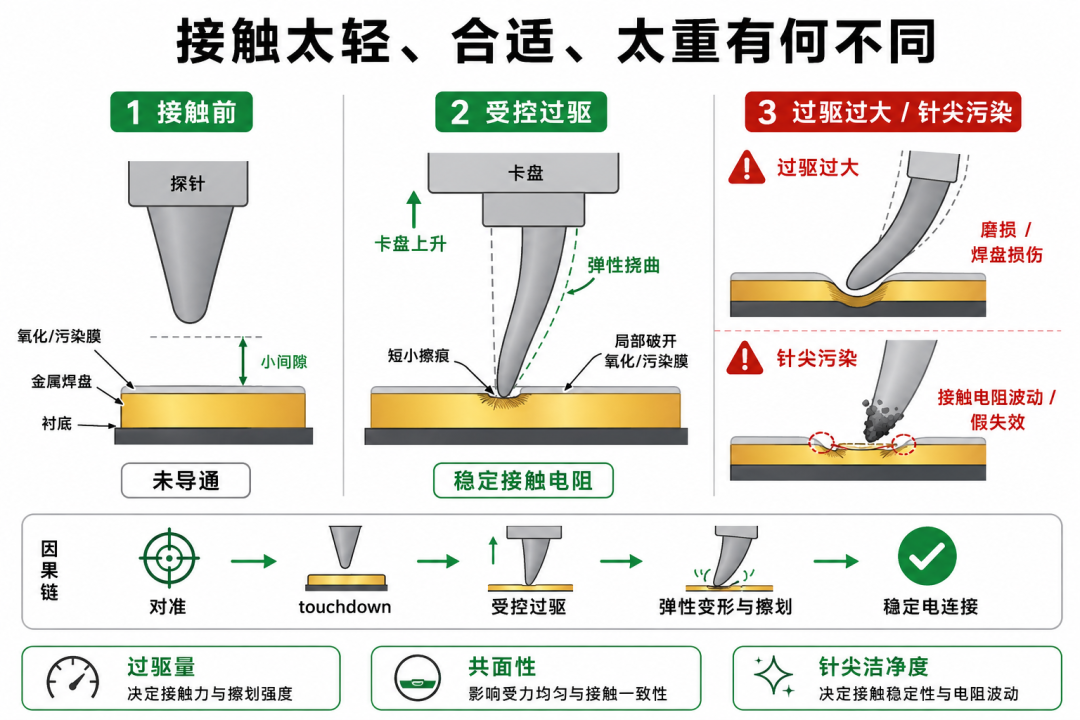

图2｜受控过驱使探针弹性变形并轻微擦划焊盘，从而建立稳定电接触。

系统先装片、找中心与方向，再把一组探针与一个或多个裸片对准。接触后，测试机执行开短路、漏电、静态参数、功能和速度等项目；具体内容取决于芯片类型、测试时间和覆盖目标。完成一次并行测试后，探针台索引到下一组位置。

每颗裸片的结果会按晶圆坐标写入晶圆图（wafer map）并分配bin。切割与封装环节据此选择合格裸片；工程人员还会观察边缘环、划痕、簇状失效等空间模式，追查光刻、刻蚀、成膜或设备异常。

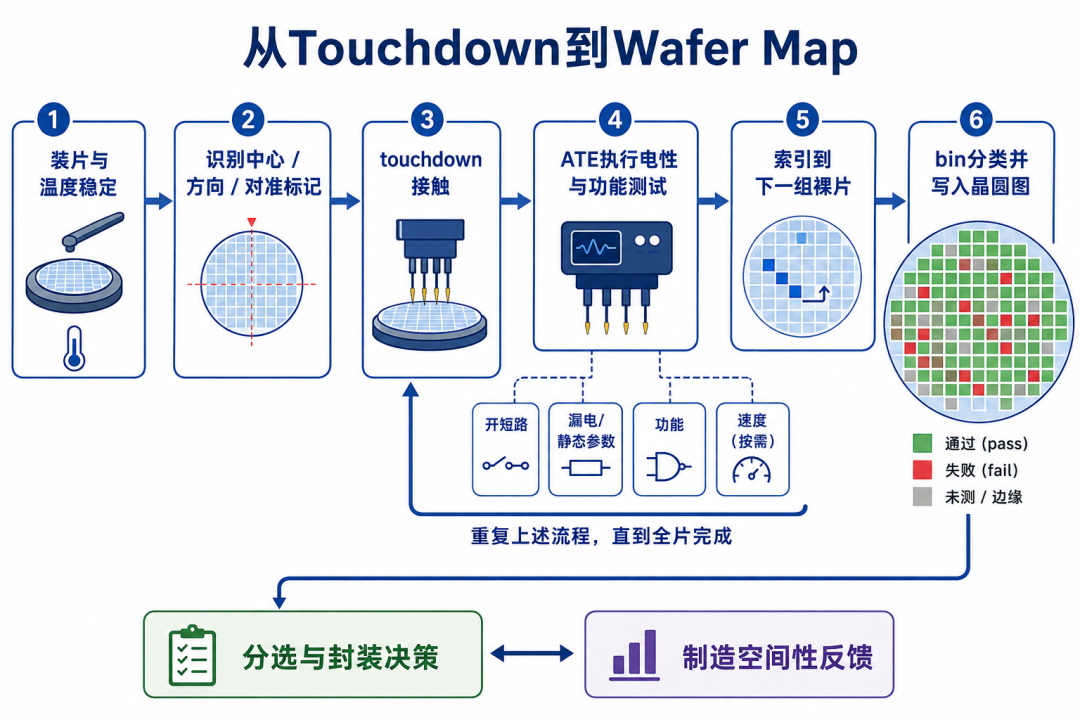

图3｜从装片对准、接触测试到bin分类和晶圆图输出的典型流程。

晶圆测试能避免把明显失效的裸片继续投入昂贵封装，对多芯片封装尤其重要，因为一个坏裸片会拖累整个组合。但“已知良品裸片”表示在规定项目和条件下通过，并不等于覆盖全部寿命、机械应力和封装互连风险。

晶圆阶段受针尖数量、接触稳定性、散热能力和测试时间限制，有些高速接口、最终功率或系统级功能只能部分验证。封装还会引入键合、凸点、翘曲和热机械应力，所以成品仍需最终测试，必要时还要老化与可靠性筛选。

工程难点是在覆盖率、并行度、接触质量、焊盘损伤和成本之间取平衡。判读结果时还要区分真实器件失效与接触不良导致的假失效，重测策略必须受控，避免掩盖间歇性问题。
