湿电子化学品:纯度、颗粒与金属离子为什么关键?
湿电子化学品直接接触晶圆,用于清洗、湿法刻蚀、去胶和表面处理。它们是否合格,不能只看酸碱名称和主成分浓度,还要看颗粒、痕量金属、有机残留以及从容器到使用点的污染控制。读完本文,你能解释不同杂质如何转化为图形缺陷和电性失效。
一句话结论:湿化学品质量是主成分、颗粒、金属和输送洁净度共同构成的系统指标。
湿电子化学品包括酸、碱、氧化剂、溶剂和复配液,直接用于去除薄膜、颗粒或有机残留。所谓电子级,不是只把主成分做得更浓,而是对主含量、水分、颗粒、金属离子、阴阳离子和有机杂质分别设限。
纯度百分比反映主成分占比,却可能掩盖少量但危险的杂质。两批化学品即使主含量相同,颗粒数、某个金属元素或储存后产生的析出物不同,晶圆结果也可能完全不同。因此规格必须与用途、器件结构和检测下限配套。

图1|电子级湿化学品的质量由主成分与多类微量污染指标共同定义。
颗粒落在晶圆上,会遮挡清洗或刻蚀液与表面的接触,也可能在旋转、喷淋或搬运中造成划伤。它们可表现为局部残留、开路、桥连或后续薄膜的针孔;颗粒前驱物还可能在液滴干燥时析出,不能只统计已经成形的大颗粒。
痕量金属的风险不同。金属离子可能吸附或沉积在硅、氧化层和界面上,形成复合中心、改变载流子寿命或介质击穿行为;碱金属还可能在电场和温度下迁移,造成阈值漂移。具体敏感元素和限值依工艺模块而定,不能套用统一数字。
因果链是:化学品杂质进入 → 晶圆表面吸附、沉积或遮挡 → 清洗/刻蚀/成膜局部异常 → 结构或电性参数偏移 → 良率与可靠性受损。

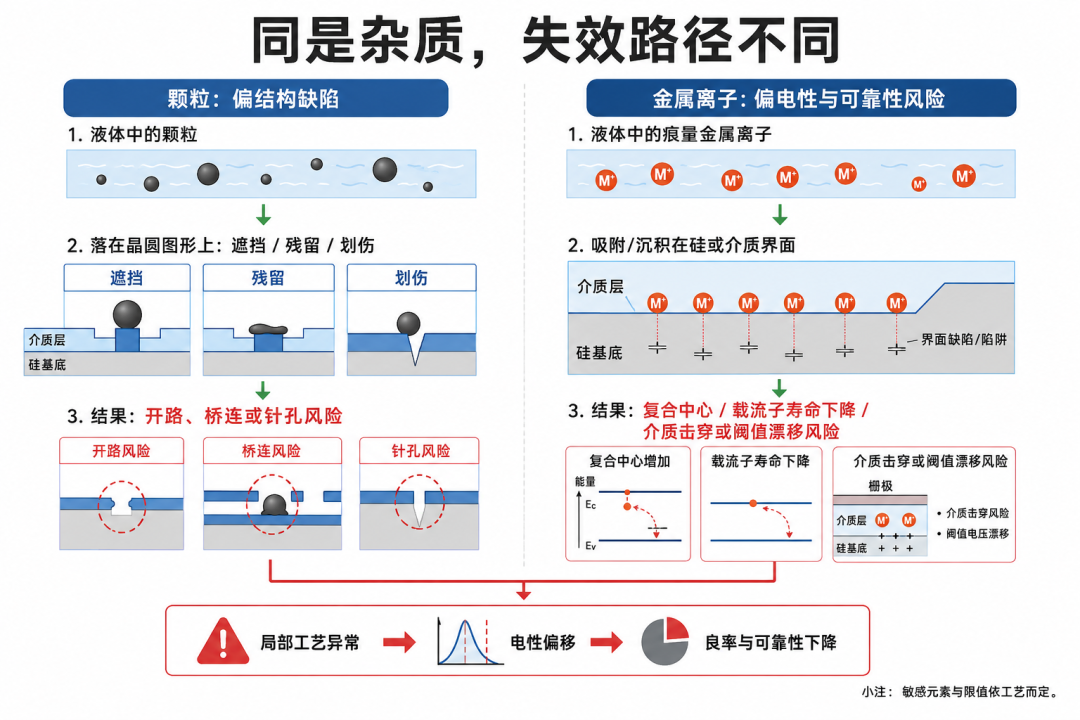

图2|颗粒与金属离子通过不同路径造成结构缺陷和电性失效。
供应商出厂合格只是起点。化学品还会经过包装、运输、厂内储罐、阀门管路、过滤器、混配单元和设备喷嘴;任何接液表面都可能释放颗粒、金属或有机物。高纯系统因此重视材料相容性、密封死角、清洗钝化和防止空气倒灌。
颗粒过滤器用于截留固体或胶体,金属离子净化介质针对溶解态污染,两者功能不同。过滤器也不是越细越好:压降、流量、化学相容性、析出物和寿命都要纳入工艺窗口。真正有效的控制点在使用点,而不只在供应商证书。

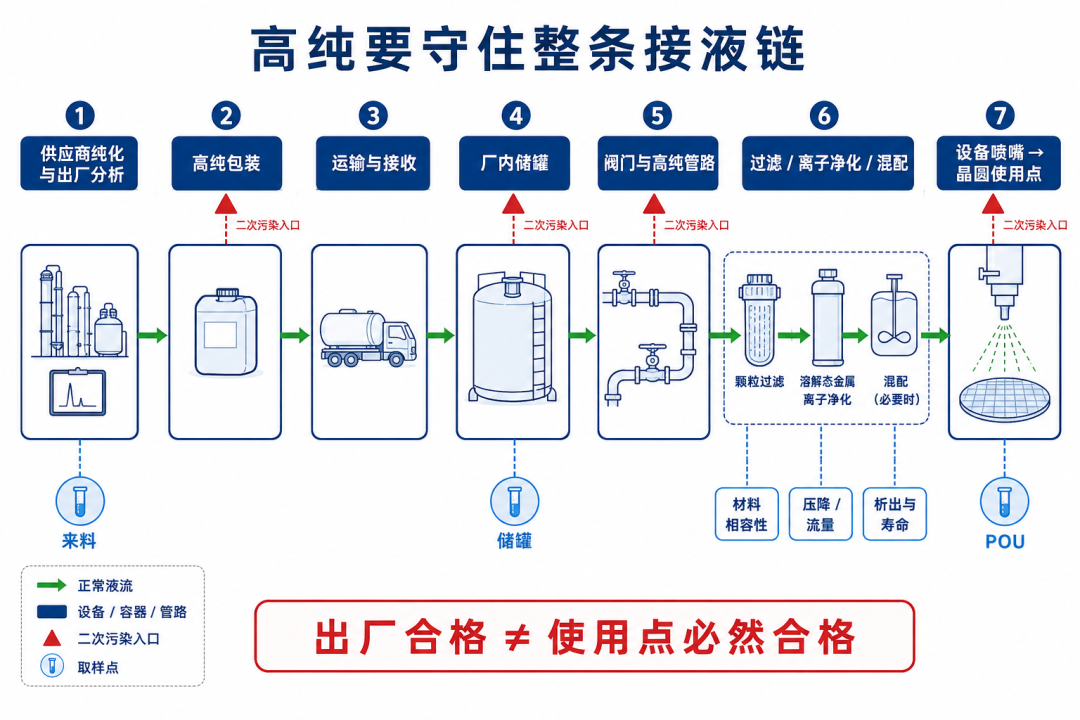

图3|从供应商到使用点的整条接液链都可能引入二次污染。
质量控制要把主成分和污染物分开测。主含量可用滴定、密度或光谱等适配方法;痕量金属常用电感耦合等离子体质谱(ICP-MS)分析;液体颗粒计数用于观察不同粒径区间的颗粒浓度。检测方法必须有足够灵敏度,并配置空白、校准和加标回收等质量控制。
证书中的单瓶结果不能替代产线监控。工程上还需比较来料、储罐和使用点样品,结合晶圆表面金属、缺陷图和工艺结果追踪污染来源。采样瓶、取样环境和人员本身也会引入背景,错误采样可能比真实杂质更高。
湿化学品位于清洗、刻蚀、去胶等多个步骤;前一步残留会改变后续界面,过度处理又可能损伤膜层。选型时应以具体配方、材料兼容性、设备条件和实测窗口为准。
本篇记忆卡
一句话定义:湿电子化学品是对主成分及颗粒、金属、有机物等杂质进行严格控制的晶圆接触液体材料。
核心因果链:杂质进入化学品 → 吸附、沉积或遮挡晶圆 → 局部工艺异常 → 结构或电性偏移 → 良率与可靠性下降。
1|纯度百分比不能代表全部洁净度。
2|颗粒偏结构缺陷,金属离子偏电性与可靠性风险。
3|控制边界必须延伸到设备使用点。
常见误解:高纯来料不等于晶圆端一定洁净;包装、输送、过滤和取样都会改变最终污染水平。
