BJT截止、放大与饱和区：载流子如何穿过两个PN结？

双极结型晶体管（BJT）由两个相邻PN结构成，但它不是两只二极管的简单串联。真正决定截止、放大和饱和的，是两个结的偏置状态，以及发射极注入的载流子能否穿过薄基区到达集电极。读完本文，你能从电子路径判断BJT处在哪个工作区。

以NPN管为例，结构依次是重掺杂N型发射极、很薄的P型基区、较轻掺杂且面积较大的N型集电极。发射极负责高效注入电子，薄基区减少复合，集电极承受反向电压并收集载流子。三者功能和掺杂不同，不能把集电极、发射极随意对调。

它也不是两只背靠背二极管。两只分立二极管之间没有共享的薄基区，发射结注入的少数载流子无法扩散到另一个结并被电场收集，因此不会出现同样的晶体管作用。

图1｜NPN晶体管由重掺杂发射极、薄基区和较轻掺杂集电极组成。结构未按比例绘制。

正向放大区要求发射结正偏、集电结反偏。发射结势垒降低后，N型发射极中的电子注入P型基区，成为少数载流子；少部分与空穴复合，形成基极电流需要补充的电荷。

多数电子在浓度梯度驱动下扩散穿过薄基区，到达集电结耗尽层后，被反向电场迅速扫入集电极。电子实际由发射极走向集电极，约定电流方向相反，由集电极流向发射极。

常用近似式是I_C≈βI_B。I_C和I_B均以安培为单位，β是无量纲直流电流增益；它随器件、温度和工作点变化，只能在正向放大区按数据手册条件使用。

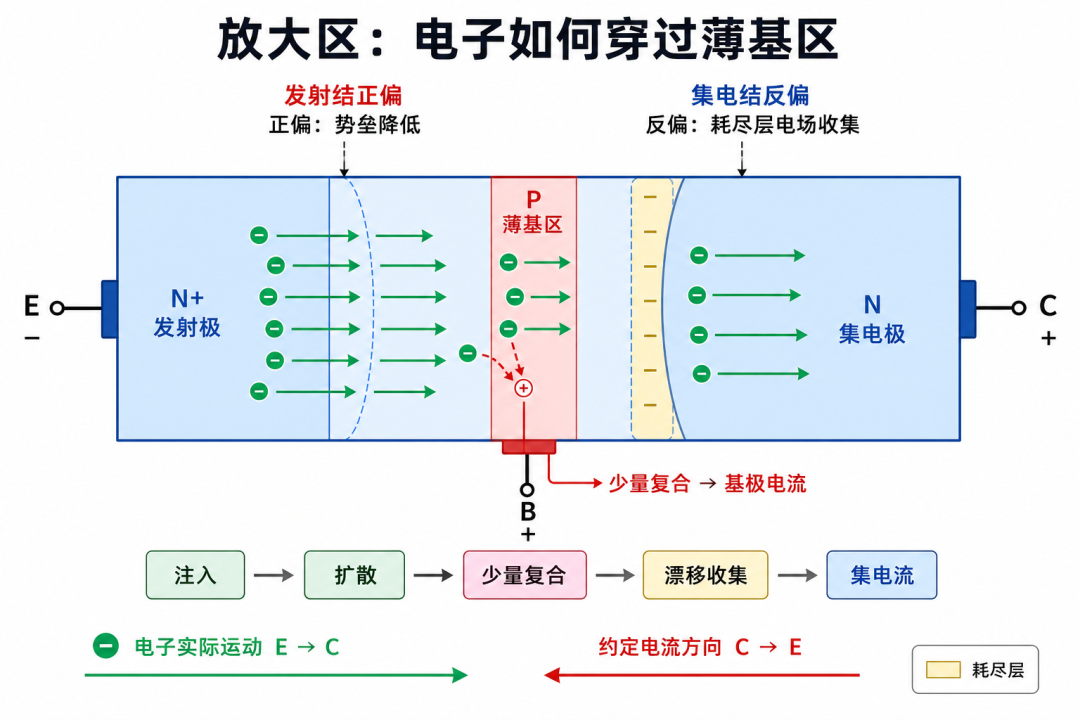

图2｜正向放大区的电子路径：注入、扩散、少量复合，再被集电结电场收集。

截止区里发射结没有获得足够正向偏置，发射极几乎不注入电子，集电极只剩很小的漏电流。此时晶体管近似断开，但不能把漏电和结电容造成的瞬态电流说成绝对为零。

正向放大区中，集电结反偏产生的电场持续收集穿过基区的电子，基极输入能够控制较大的集电极电流，适合模拟放大。

饱和区里发射结和集电结都正偏，集电结不再保持收集载流子的反向电场，两侧都向基区注入电荷。集电流主要受电源和负载限制，I_C≈βI_B失效；深饱和还会积累电荷，使关断出现存储延迟。

图3｜截止、放大和饱和区由两个结的偏置状态共同区分。边界随器件与条件变化。

先看两个结的电压极性，再看外部电路是否限制集电流。对NPN管，基极相对发射极升高会推动发射结正偏；当集电极电位仍高于基极时，集电结保持反偏。硅管常见导通压降只是经验范围，具体值随电流和温度变化，应以数据手册为准。

模拟电路要让静态工作点和信号摆幅留在放大区，避免输出削顶。开关电路追求截止时漏电小、导通时压降低，还要考虑基极驱动、饱和存储时间、功耗和结温。

最稳妥的判断顺序是：偏置改变 → 结势垒变化 → 发射极注入与基区复合变化 → 集电结收集能力变化 → 集电流与工作区确定。
