稳先微电子超级PMOS系列WST6140AV智能开关芯片介绍

在


PLC


/


DC


S IO 模块、


变频器


外设驱动等工业设备设计中，24V 直流电磁阀、继电器、指示灯等阻性、感性负载的应用十分普遍。围绕这类负载的驱动，目前工程上主要有两种做法：

一种采用进口 SOT-223 封装智能高边器件，脚位已标准化，但近年持续面临交期与成本压力；另一种以「PMOS +


TVS


+ 外围驱动」分立搭建，虽然能够实现开关动作，但硬件短路保护能力薄弱，故障处理依赖软件与


熔断


器，响应存在滞后，且外围


元器件


数量多，


PCB


布局繁琐。

WST6140AV 采用行业通用 SOT-223 封装，引脚兼容主流进口器件，支持 8~36V 宽工作电压与 45V 瞬时耐压，单芯片集成驱动与多级硬件保护，适配主流 DCS/PLC 平台的 IO 板卡及变频器外设的 24V 负载驱动需求，为工业设备提供可直接 P2P 替换的国产化驱动选型。

— 产品核心参数 —

— 典型应用电路图 —

— 产品设计优势 —

SOT-223 标准封装、引脚兼容，存量 PCB 可直接 P2P 替换

脚位对标行业主流进口器件，原有成熟硬件版图改动小，可明显缩短国产化替换的验证周期，适合存量 IO 模块项目的平滑改版。

硬件级短路、过载保护，无需依赖主控软件

相比分立 PMOS 方案依赖软件与熔断器的保护方式，WST6140AV 片内硬件限流与热关断可在异常工况下自主动作，提升 IO 通道可靠性，降低现场故障返修率。

内置感性负载钳位，精简 BOM 清单

片内负压钳位功能可吸收感性负载关断尖峰，电磁阀、继电器驱动可省去外部 TVS 与续流


二极管


，减少物料数量，压缩 PCB 布板空间，降低贴片焊接不良风险。

面向变频器机柜的


EMC


表现，适应复杂电磁环境

EMC 性能经过优化，适合变频器机柜内部多干扰场景，可用于驱动变频器外接继电器、散热风机与状态指示灯，耐受设备启停带来的电压扰动。

车规体系验证，-40℃~150℃ 宽温运行

按 AEC-Q100 体系完成验证，宽结温区间可承受工控机柜的高低温变化，满足工业设备长期不间断运行对可靠性的要求。

— 测试波形图及具体信息 —

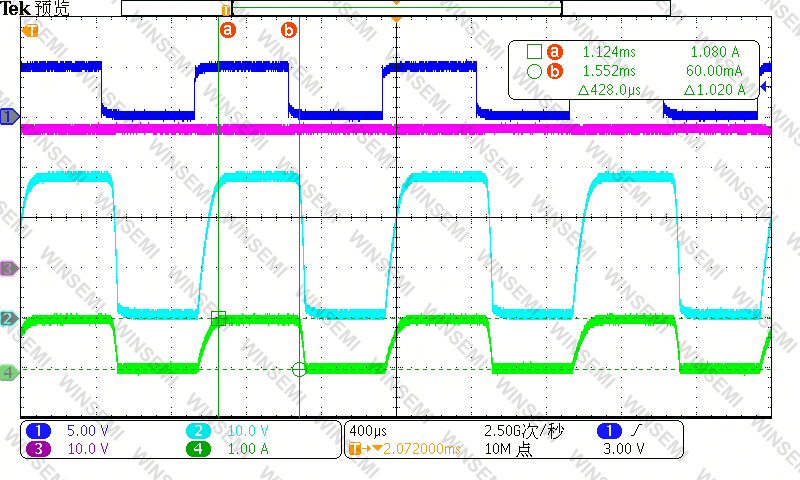

01支持阻性负载

试验条件：

VBB=28V，IN=5V@1KHz，Rlo


ad


=28Ω（负载


电流


约1.0A）

通道说明：

CH1:INCH2:OUT

CH3:VBBCH4:IOUT

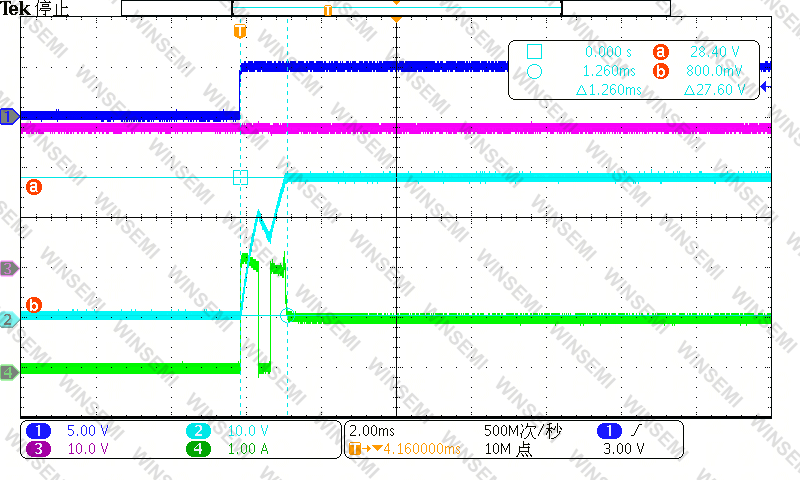

02支持容性负载

试验条件：

VBB=28V，IN=5V@1s，Cload=47uF，Rload=28Ω

通道说明：

CH1:INCH2:OUT

CH3:VBBCH4:IOUT

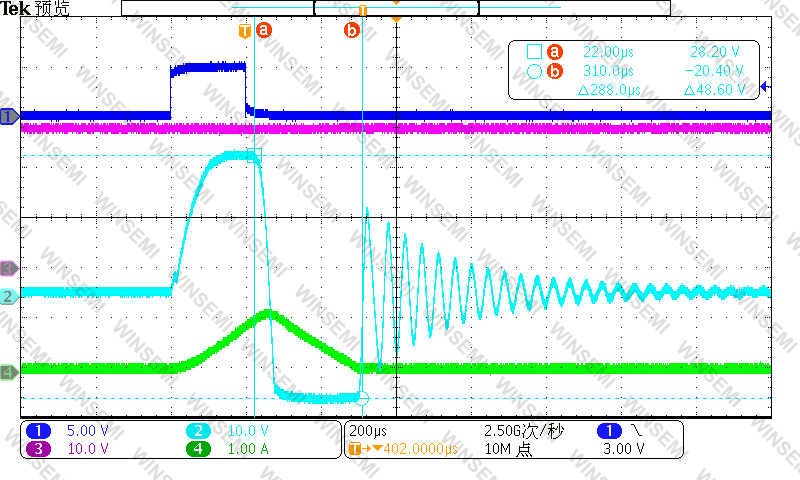

03支持感性负载

试验条件：

VBB=28V，IN=5V@0.22ms，Lload=6mH（寄生


电阻


约5Ω）

通道说明：

CH1:INCH2:OUT

CH3:VBBCH4:IOUT

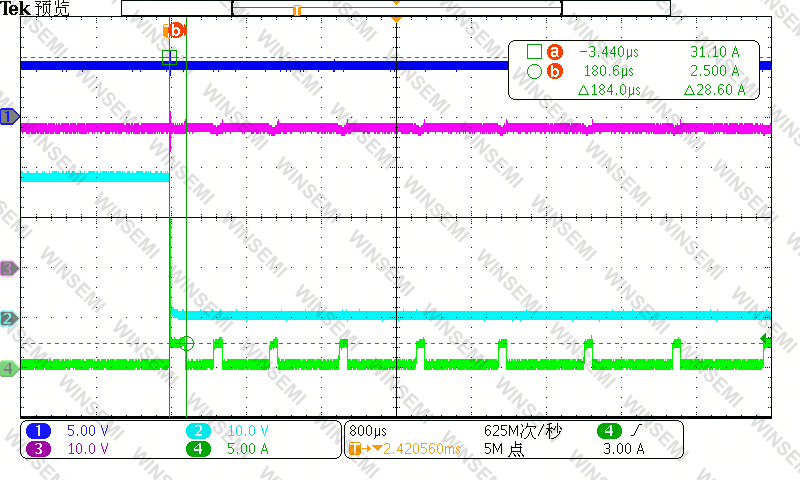

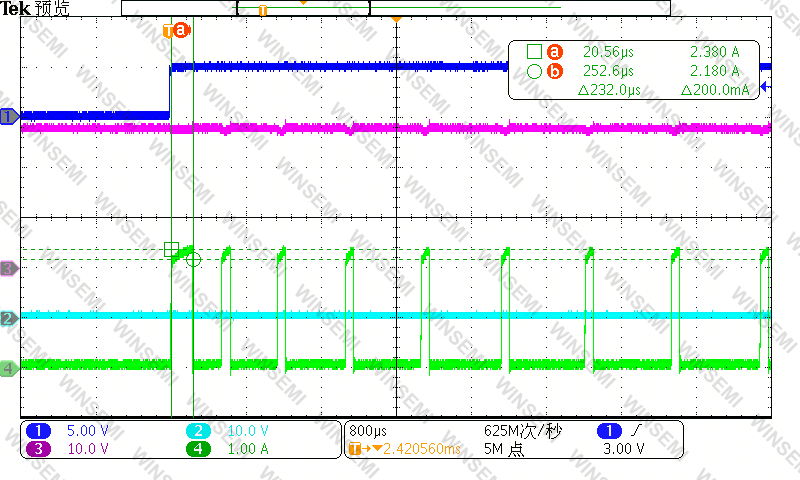

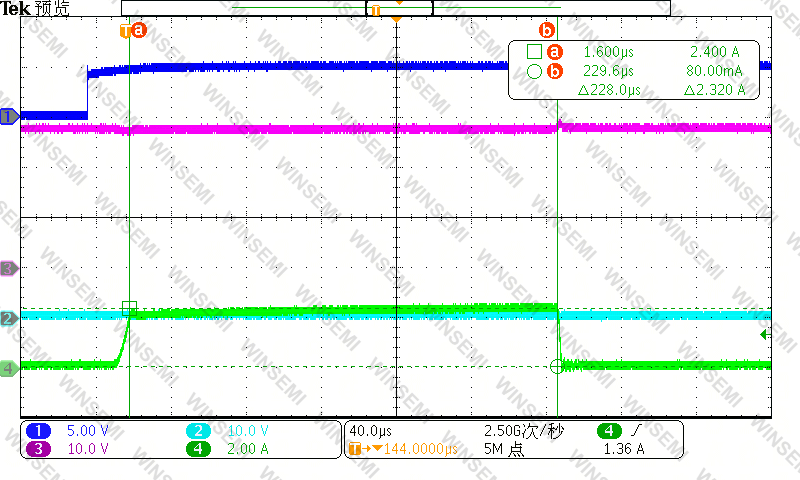

04短路特性

VBB=28V

试验条件：

负载先短接到地，再开启通道

通道说明：

CH1:INCH2:OUT

CH3:VBBCH4:IOUT

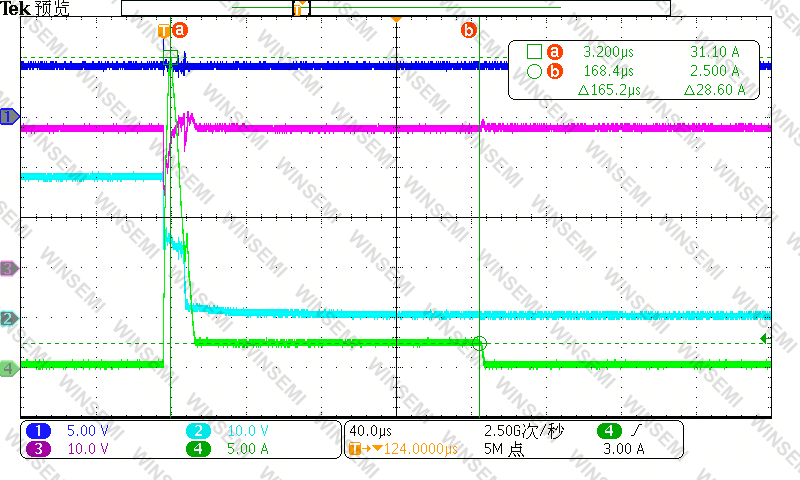

试验条件：

通道先打开，负载再短接到地

通道说明：

CH1:INCH2:OUT

CH3:VBBCH4:IOUT

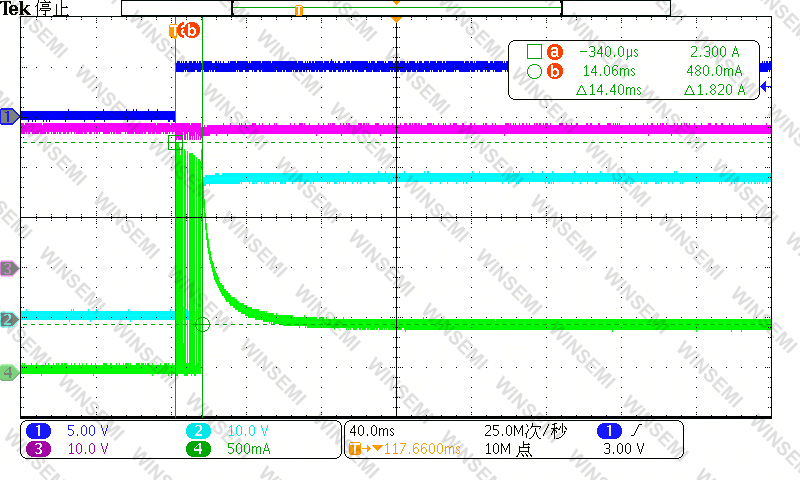

05支持卤素灯负载

试验条件：

VBB=28V，IN=5V，LAMP: P10W*1(24V 10W)

通道说明：

CH1:INCH2:OUT

CH3:VBBCH4:IOUT

— 典型应用场景 —

工业 DCS/PLC 数字量输出 IO 模块：驱动电磁阀、继电器、状态指示灯，适配主流工控平台的 IO 板卡

变频器外设驱动：散热风机、输出继电器、故障报警指示灯

24V 小型工控执行机构、


信号


输出点位

12/24V 商用车灯光、小型执行负载

WST6140AV 以标准 SOT-223 封装、引脚级兼容与片内多级硬件保护，为工业 24V 负载驱动提供了一颗可直接导入的国产化高边开关注选择。无论是进口器件的国产化替换，还是分立方案的集成化升级，均可在此基础上完成平滑过渡。

如需 WST6140AV 产品规格书、样品及技术支持，欢迎在公众号后台留言，或通过稳先微官方渠道与销售团队联系。
