PVD靶材详解:纯度、晶粒怎样影响薄膜均匀性?
PVD溅射靶材是被等离子体离子轰击、向晶圆提供成膜原子的固体材料。它不只是“高纯金属圆盘”:杂质、晶粒、致密度、背板结合和侵蚀状态都会传递到薄膜与设备稳定性。读完本文,你能判断靶材指标如何影响成分、均匀性、颗粒与寿命。
一句话结论:薄膜质量不是“靶材纯度”一个数字决定的,而是化学纯净度、微观组织、致密性、背板结合和设备工艺窗口共同作用的结果。
真空腔体通入氩气并点燃等离子体后,带正电的氩离子被电场加速,轰击带负电势的靶面。动量传递把靶原子打出,原子穿过稀薄气体到达晶圆并凝结成膜;磁场把电子约束在靶面附近,提高电离效率。
靶材通常与背板结合,并由阴极组件冷却。离子轰击并不均匀,磁场对应区域会形成环形侵蚀跑道;靶厚逐渐减少,表面温度和侵蚀形貌也随寿命阶段变化。

图1|磁控溅射中的靶材、背板、侵蚀跑道与晶圆。氩离子向靶面运动,打出的靶原子向晶圆输运并形成薄膜。
纯度数字表示主体材料占比,却不能说明每一种痕量元素。碱金属、过渡金属以及氧、氮、氢、碳等气体或轻元素,对薄膜电阻、界面反应、成分和可靠性的影响不同;同样标称纯度的两批靶材,杂质谱也可能不同。
因此来料控制要结合具体用途查看化学分析方法与检出限,例如GDMS、ICP或惰性气体熔融等,而不能只比较“几个9”。运输、装夹和靶面清洁也会引入表面污染,正式沉积前常用预溅射清理表面并稳定腔体。
晶粒尺寸和晶体取向会改变不同区域的溅射产额、表面形貌及侵蚀演化。细化晶粒通常能增加统计平均、减小局部差异,但并非所有材料都以越小越好;织构、晶粒均匀性以及靶厚方向上的稳定性同样重要。
工程上更关心的是整面和整批组织一致:若中心与边缘、表层与内部差异显著,靶材使用到不同寿命阶段时,沉积速率或膜性质可能漂移。具体目标晶粒范围和织构必须按材料体系、阴极设计与薄膜需求确定,不能给出跨材料通用数值。
粉末冶金或脆性材料靶中,孔隙、夹杂和局部低致密区可能在轰击或热循环中剥落,也可能形成局部放电或弧光,最终增加颗粒。靶面突起、再沉积物和裂纹同样会扰乱放电稳定性。
背板结合层负责机械支撑和传热。若结合层存在空洞或厚度不均,局部热阻升高会造成温升与热应力差,严重时引起变形、开裂或寿命下降。无损检测、结合强度、尺寸和平面度都属于靶材组件质量,而非附属信息。

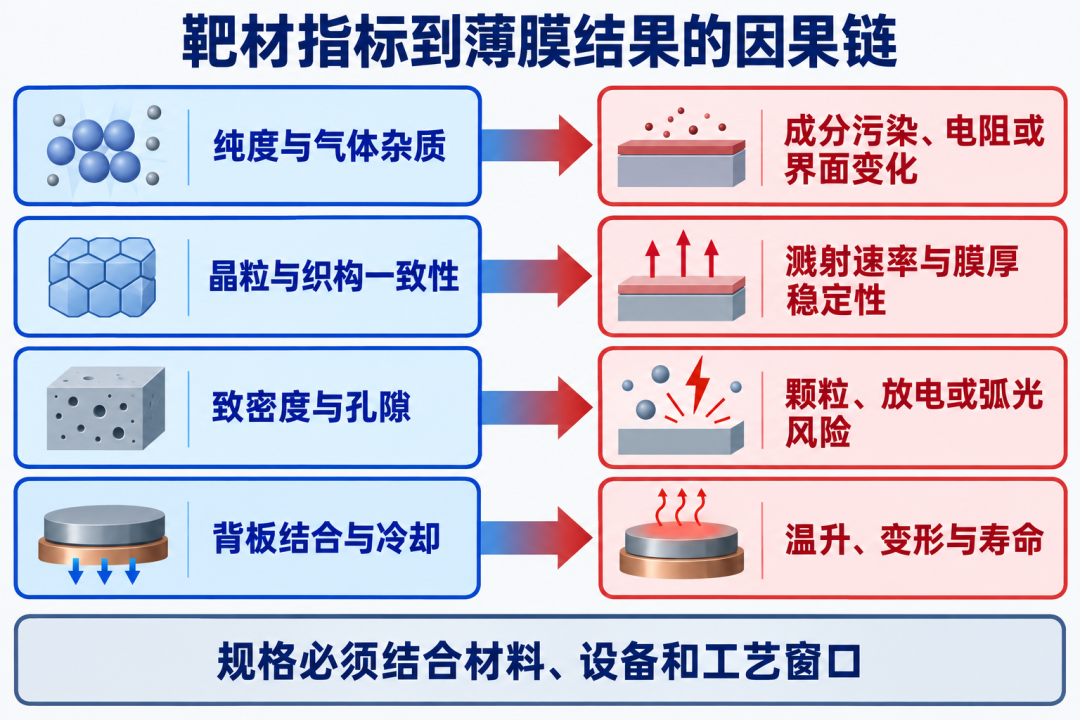

图2|靶材指标到薄膜结果的因果链。组织、致密度和结合质量必须与设备及工艺窗口联合评价。
不能。膜厚分布还受磁场扫描、靶到晶圆距离、功率密度、气压、气体流量、晶圆旋转与腔体遮板影响;侵蚀跑道改变后,源分布也会随时间变化。靶材组织可以放大或减小波动,却不是唯一变量。
排查应沿因果链进行:靶材化学与组织 → 溅射产额和放电稳定性 → 原子角度与通量分布 → 膜厚、成分、电阻和颗粒。来料证书、截面金相或EBSD、结合层超声检查、设备日志和晶圆面内测量需要放到同一张趋势图上,才能区分材料批次与设备窗口。
本篇记忆卡
一句话定义:PVD靶材是磁控溅射中接受离子轰击并向晶圆提供成膜原子的高纯固体源组件。
核心因果链:靶材化学与组织 → 溅射产额、放电和热状态 → 原子通量分布 → 薄膜成分、厚度与颗粒结果。
1|纯度要拆成具体杂质谱和检出限。
2|晶粒、织构和致密度重在全靶一致性。
3|背板结合、磁场和工艺参数共同决定寿命与均匀性。
常见误解:靶材纯度高并不自动保证薄膜均匀;设备几何、磁场、侵蚀阶段和工艺条件同样参与决定结果。
