成品测试、老化与失效分析：芯片怎样完成最终验证？

晶圆上的良品完成封装后，还不能直接等同于合格产品。成品测试要在规定温度和电气条件下筛出失效并分档；部分产品还需老化筛选，异常样品则进入失效分析。读完本文，你能复述测试单元、老化边界和从故障现象回到设计或工艺改进的闭环。

ATE是自动测试设备，负责按测试程序产生电压、电流和数字激励，并测量芯片响应。测试信号通过测试头、负载板和专用插座到达被测芯片；测试处理器负责取放封装器件、控制测试温度，并按结果送入不同料盒。

插座接触阻抗、负载板寄生、测试头校准和温度稳定性若失控，会把接触问题误判成芯片失效，或掩盖真实异常；量产测试必须先保证测量系统可追溯。

图1｜成品测试单元：ATE通过测试头、负载板和插座连接被测芯片，处理器负责取放、控温和分档。箭头表示激励与测量链路。

常见顺序会先检查电源与引脚开短路，避免明显短路在后续项目中承受过大应力；随后测漏电、静态电流、阈值或增益等参数，再执行功能、时序和速度测试。具体项目、顺序、限值和温度点由产品规范及质量计划决定。

测试程序不会重现芯片一生中的每种环境，而是在可接受时间内覆盖关键故障模型和规格边界。项目越多不等于质量必然越高，还要平衡覆盖率、误判风险与测试成本。

测试结果会写入bin（分档）信息：有些档位表示开短路、功能或参数失效，有些则把合格芯片按速度、功耗或其他性能等级分类。分档让后续包装、追溯和良率分析能够区分失效类型，而不只是留下一个通过/失败位。

边界附近的失败要按受控规则处理。清洁插座或重新接触后恢复，可能是接触性误失效；但无限复测会让不稳定器件“碰巧通过”。复测条件须预先写入规范，并保留首测数据。

老化通常在规定温度和电气偏置下运行器件，让潜在早期失效在受控时间内暴露。应力强度必须依据产品与可靠性方案设定，目标是加速相关退化，而不是引入现场不会出现的新失效机制；老化结束后必须复测，确认参数和功能仍在限值内。

老化不是所有芯片都百分之百执行的固定步骤。有的产品做全量筛选，有的按批次抽样用于资格鉴定或可靠性监控，也有产品采用其他筛选策略。筛选关注个体出货，资格鉴定关注设计和工艺是否满足规定可靠性要求，两者不能混称。

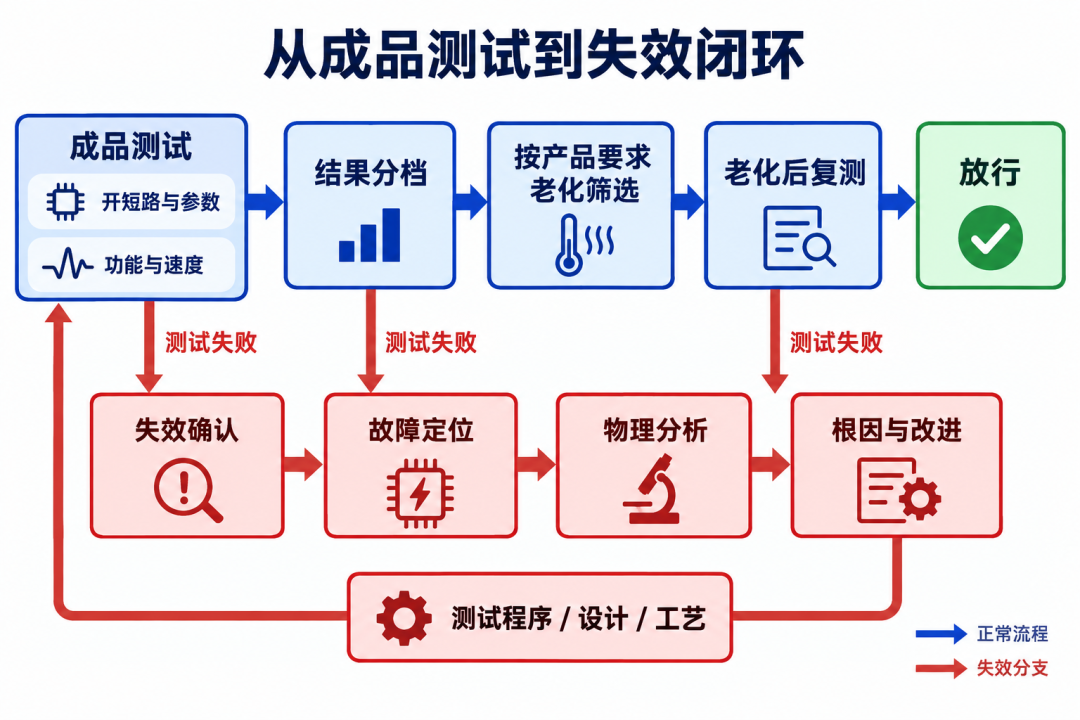

图2｜从成品测试到老化、复测和失效分析的闭环。老化按产品要求选择，红色分支表示失败样品进入确认与根因分析。

失效分析先做失效确认：复现条件、检查测试相关性并区分器件、封装、插座或程序问题。之后用电性特征和失效位图缩小范围，再按需要选择X射线、扫描声学显微镜等非破坏方法，或开封、截面、显微与材料分析；并非一开始就把样品破坏。

发现异常位置还不等于找到根因。工程团队要把物理证据与版图、批次、封装材料和测试日志对应，验证机制并反馈到测试、设计或工艺。完整链路是：失效确认 → 故障定位 → 物理分析 → 根因验证 → 纠正措施 → 数据监控。

最终放行依据始终是对应产品规范和质量体系。具体温度、电压、时间、抽样比例与失效判据没有跨产品通用值，必须按数据手册、资格计划和客户要求执行。
