PVD溅射:靶材原子怎样飞到晶圆表面?
PVD溅射用等离子体离子轰击靶材,把靶原子送到晶圆表面形成薄膜。它常用于金属互连、电极和阻挡层,但“离子撞靶”只是起点。读完本文,你能解释靶原子如何产生、怎样穿过低压气体,以及压力、功率和腔体几何为何会改变膜厚与均匀性。
一句话结论:溅射成膜的主链不是“电场把金属吸到晶圆”,而是“Ar+受电场加速撞靶—靶原子获得动量逸出—以中性为主的原子经碰撞输运—在晶圆上凝结成膜”。
反应腔抽到低压后通入氩气,再在靶材与腔体之间加电压。少量电子被加速并撞击氩原子,产生更多电子和Ar+,碰撞级联建立等离子体。等离子体是含电子、离子和中性粒子,整体近似电中性的气体状态。
靶材作为负偏阴极,附近形成电势降。正的Ar+由等离子体边缘向靶材加速;磁控结构用磁场延长电子在靶面附近的运动路径,提高电离几率,使放电能在较低压力下维持。磁场主要约束电子,不是把中性靶原子磁吸到晶圆。

图1|磁控溅射腔体剖面:Ar+向上轰击负偏靶材,溅出的多数中性靶原子向下输运,并在晶圆上形成连续薄膜。通用示意。
Ar+到达靶面后把动量传给靶材原子。碰撞会在表层形成级联;当靠近表面的原子获得足够能量并朝向真空一侧运动,就能克服表面束缚逸出。该过程是物理溅射,不依赖把靶材蒸发到熔点。
衡量轰击效率常用无量纲的溅射产额 S=Nout/Nion。Nout是溅出的靶原子数,Nion是入射离子数;产额随离子能量、入射角及离子与靶材的质量组合变化,具体数值必须按材料与设备条件确定。
关键点是:离开靶面的粒子以中性原子为主。它们通常不再受腔内电场持续加速,而是凭初始动量飞行,并与氩原子碰撞。
从靶材到晶圆的路上,中性靶原子会与氩原子碰撞。压力较低时,平均自由程较长,碰撞较少,原子保留更多初始能量与方向性;压力升高后,碰撞和散射增加,到达能量与到达率通常下降,更多材料可能沉积到腔壁。
但压力不能只追求低。放电仍需足够的气体碰撞来产生并维持等离子体,过低可能使等离子体不稳定;较强方向性也不一定带来最佳全片均匀性或图形侧壁覆盖。工艺窗口要同时平衡放电稳定、速率、均匀性、应力和台阶覆盖。

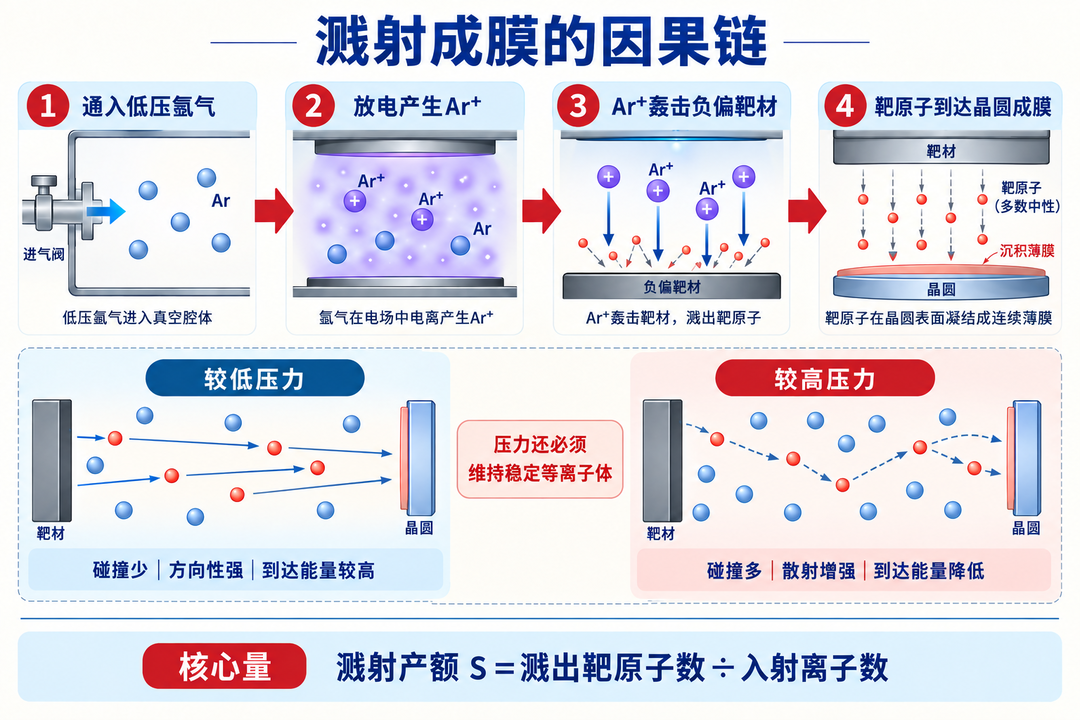

图2|溅射成膜因果链与压力影响。压力较低时碰撞更少;压力较高时散射与能量损失增加,但压力仍须满足稳定放电。无具体产品参数。
功率提高通常会增加离子通量和溅射速率,但也抬高靶材热负荷,冷却能力限定可用上限。压力同时改变等离子体与气相输运;靶基距、靶面侵蚀形貌、晶圆旋转和挡板开口则改变原子的角度分布与全片膜厚。
沉积前的表面清洁影响成核、接触电阻和附着力;沉积中要监控速率、膜厚均匀性、颗粒、成分、应力与缺陷。直流溅射常用于导电靶材,绝缘靶通常需要射频激励来避免表面持续积累电荷。
PVD之后可能进入光刻、刻蚀、退火或CMP。薄膜是否合格不能只看厚度,还要结合后续图形转移、电学与可靠性要求;具体功率、压力、距离和膜厚以对应设备、材料规范及量产测试条件为准。
本篇记忆卡
一句话定义:PVD溅射是用等离子体离子轰击固体靶材,使靶原子逸出、输运并在晶圆上凝结成膜的物理气相沉积方法。
核心因果链:通入氩气并放电 → 形成Ar+ → Ar+加速撞击负偏靶材 → 靶原子溅出 → 碰撞输运 → 晶圆表面成膜。
1|溅出物以中性原子为主。
2|压力同时影响等离子体稳定与靶原子输运。
3|功率、热管理和腔体几何要联合调节。
常见误解:靶原子不是主要靠电场一路拉到晶圆;多数靶原子中性,靠初始动量和气体碰撞完成输运。
