ALD原子层沉积:自限反应为什么能精确控厚?
原子层沉积(ALD)不是把原子一颗颗摆上去,而是把气相反应拆成两个交替进行、会在表面饱和后自行停止的半反应。读完本文,你能解释一次循环为何包含两次吹扫、厚度怎样由循环数控制,以及为什么一个循环通常不等于完整一个原子层。
一句话结论:ALD的核心不是把沉积时间切得很短,而是用分开的反应物脉冲和充分吹扫,让每个半反应在表面位点饱和后停止,再用循环数累计可重复的生长量。
ALD是原子层沉积的英文缩写,本质是由表面化学反应控制的薄膜沉积。所谓自限反应,不是设备定时把反应强行关掉,而是当可反应的表面位点被占满后,当前前驱体再增加也难以继续吸附或反应。
前驱体剂量不足时,覆盖率会随剂量增加;达到饱和后,每循环生长量进入平台。判断反应是否自限,要测量这种剂量饱和行为,不能只看温度曲线。
自限也不等于“每次铺满一个晶格层”。分子体积、配体和有限位点会限制覆盖,多数ALD工艺每循环得到的是可重复的亚单层生长。
典型二元ALD循环有四步:前驱体A脉冲、惰性气体吹扫、共反应物B脉冲、再次吹扫。A先与表面官能团反应并留下新的表面终止基团;吹扫移走未反应的A和副产物,但保留已化学吸附的物种。
随后B与被A改性的表面反应,并重新生成下一循环需要的位点。第二次吹扫清除过量B与副产物;A和B被时间隔开,可避免气相中直接反应。

图1|一个典型二元ALD循环:A脉冲与B脉冲被两次吹扫隔开;表面位点饱和后,继续延长当前脉冲不再增加覆盖。通用示意。
吹扫不足会让A与B在腔体中重叠,引入非自限的化学气相沉积成分、颗粒或厚度不均;吹扫过长则降低产能。时间要按前驱体、腔体、温度与图形深宽比确定。
每套前驱体化学都有合适的ALD窗口。温度过低时可能反应不完全或发生冷凝;过高时可能热分解、脱附或丢失活性位点,都会破坏理想自限生长。
ALD窗口只说明GPC在一段温度范围内相对稳定,不能单独证明自限。还要分别检查A、B的剂量饱和、吹扫充分性以及薄膜成分;具体参数以设备、前驱体和量测条件为准。
高深宽比沟槽中,分子到达底部需要时间。曝光不足会使底部缺料,吹扫不足会留下副产物;延长两者可改善覆盖,却会牺牲节拍。
当两个半反应都达到饱和,吹扫充分,温度又处于稳定工艺区间时,每循环生长量可近似视为常数,称为GPC(growth per cycle)。重复相同循环,薄膜就按近似固定的增量逐步累积。

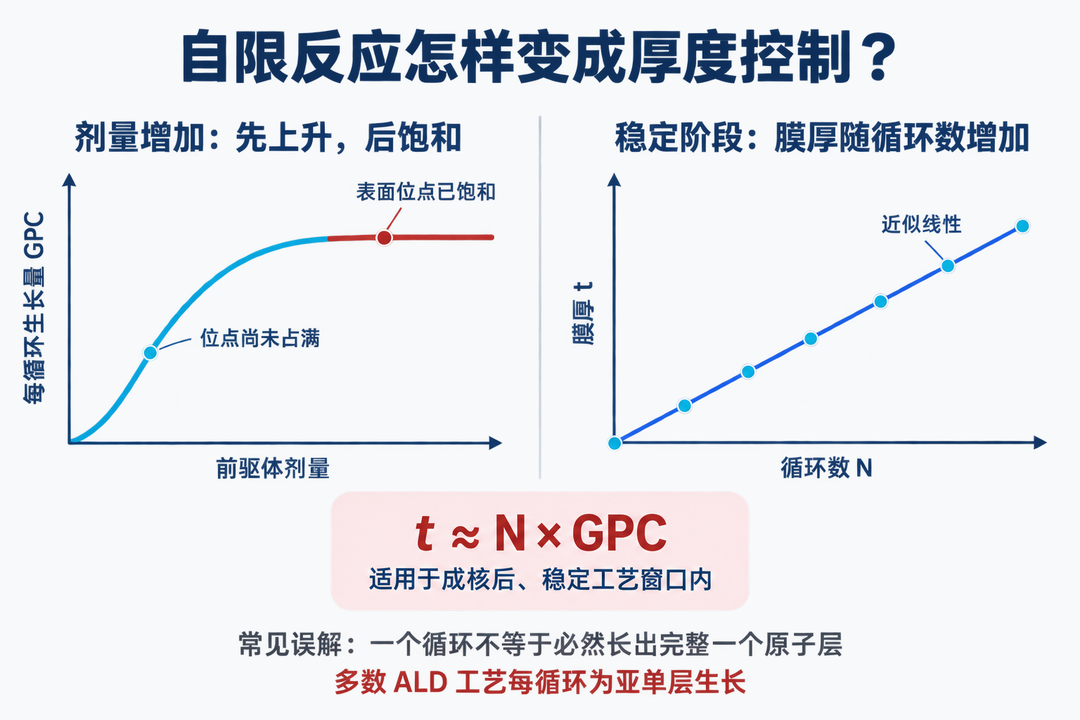

图2|自限反应的两个工程证据:前驱体剂量增加后GPC进入饱和平台;在成核后的稳定区间,膜厚随循环数近似线性增加。
核心关系可写为t≈N×GPC。t是膜厚,N是无量纲的循环数,GPC常用nm/循环或Å/循环表示;t与GPC必须采用一致的长度单位。该式适用于成核后的稳定生长阶段,并假定配方、温度与表面状态没有改变。
起始表面缺少合适官能团时,前几个循环可能成核延迟;底材或前处理改变也会改变GPC。工程上应量测并建立“循环数—膜厚”标定,不能只套用资料中的平均值。
ALD常用于高介电常数栅介质、阻挡层、衬层与表面钝化。它的代价是循环多、沉积速度较低,覆盖能力仍受表面化学与传质限制。
本篇记忆卡
一句话定义:ALD用交替、分开的气相反应物脉冲,让每个半反应在表面位点饱和后自行停止,再以循环方式累积薄膜。
核心因果链:A脉冲占据位点 → 吹扫 → B完成第二半反应 → 再吹扫 → 位点再生 → 重复循环累积膜厚。
1|自限限制的是单次表面反应覆盖,不是靠短时间强行停止。
2|A与B之间必须充分吹扫,避免气相重叠和CVD式副反应。
3|稳定阶段t≈N×GPC,初始成核、底材与温度会造成偏离。
常见误解:一个ALD循环并不必然形成完整一个原子层;多数工艺每循环是可重复的亚单层生长。
