瞄准AI供电与光模块，头部硅电容企业获亿元A轮

晶圆级无源器件企业森丸电子近日完成亿元级A轮融资，由光模块产业方与耀途资本联合领投、顺融资本跟投，钱主要投向硅电容及IPD平台技术开发、产能建设和全球市场拓展。

这笔融资有一点值得关注：领投方里出现了光模块产业方。

| 钱从哪来，比钱有多少更关键

一笔融资最该看的不是金额，是谁出的钱。

森丸这轮的牵头者之一是光模块产业方。这不是纯财务投资，更像一次供应链卡位——但卡位的含义，取决于客户的具体动机。

一种可能是锁定优先供应：硅电容在800G/1.6T光模块里开始进入BOM，客户希望确保产能和迭代节奏跟得上自己的路线图；一种可能是压低成本：用股东身份换取更优价格和定制化配合，把器件成本压进自己的毛利模型；还有一种可能是防御性卡位：防止竞争对手先绑定这家国内稀缺的晶圆级无源器件产能。

可试想，"客户领投"释放的信号——下游重视这一环。

800G/1.6T光模块内部空间以毫米计，传统分立电容在体积和性能上已经快到极限；AI芯片瞬态电流动辄几百安培，"电容放不下"正变成和"算力不够"同样棘手的封装难题。下游龙头用股权锁上游供给，说明硅电容已经从PPT里的趋势，变成产线上的刚需。

耀途资本（长期看半导体和光电）联合领投、顺融跟投，这个组合更像在赌技术纵深，而不是赌短期营收。硅电容加IPD是典型的工艺和量产双密集赛道，IDM模式意味着设计、工艺、晶圆制造全自持，前期花钱重、回本慢。A轮的"亿元级"更像是起跑枪，不是终点线。

| 一颗电容怎么成了算力瓶颈

AI算力的话题长期被GPU、HBM、先进封装占着，很少有人注意：供电网络正在变成系统性能的隐性天花板。

逻辑不复杂：芯片功耗从几百瓦冲到千瓦级，瞬态电流几百安培；传统侧向供电下，电源芯片和主芯片之间的路以厘米计，寄生电感电阻在几百安培的瞬态负载下造成明显电压波动。去耦电容要得越多，封装面积越不够放——这是个结构性死结，不是工程上再优化一下就能解的。

硅电容的价值在这：用晶圆工艺做，单位面积电容密度、高频去耦、ESL/ESR这些指标相对传统MLCC有量级优势，还更薄更小，天然适配垂直供电。把电源芯片和去耦电容挪到主芯片正下方，供电路径从厘米缩到毫米，寄生阻抗大幅下降，电容就近吸收瞬态波动——同样封装面积，腾出更多有效算力，还省系统能耗。它值钱的地方不在"一颗更好的电容"，而在它是系统性能和能效的杠杆。

| 电容从"物料"变成"架构的一部分"

森丸讲的故事，核心不是"我做了一颗更好的电容"，而是把无源器件从被动物料，推进成封装架构的必要组成。

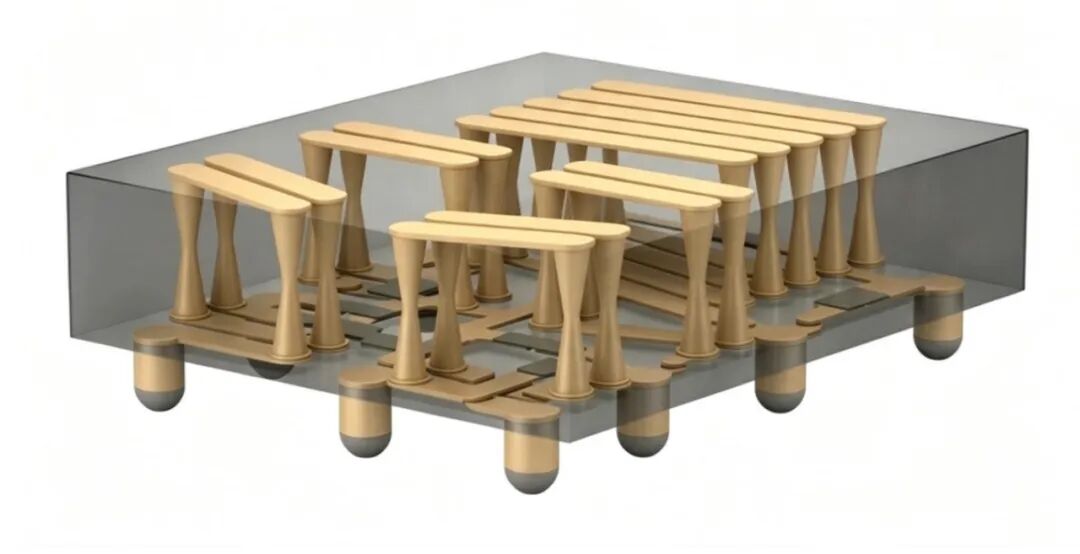

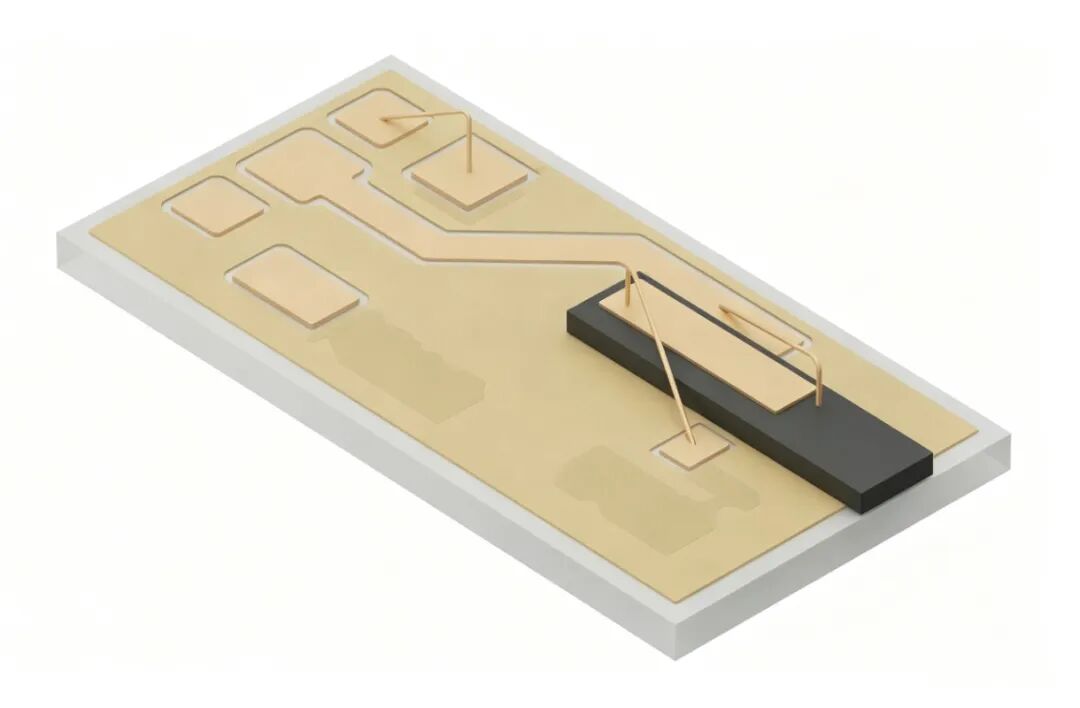

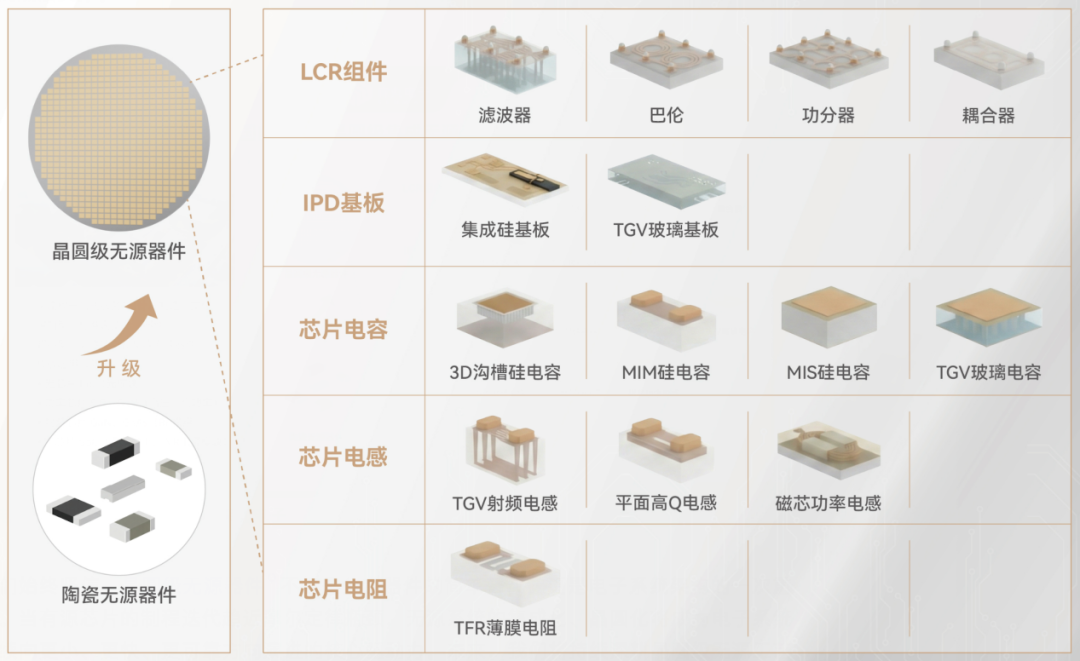

硅电容加硅基IPD集成基板，把电阻电感电容一体化做在硅板上，外部贴装件变少、模块更小、更可靠——光模块是这逻辑最直接的受益者。

更关键的是产业位势的变化：当电容不再是被动物料，而是封装架构的一环，供应商的位子就从"卖料"上移到"系统级封装的关键环节"。位子一上移，客户黏性、议价权、转换成本全跟着来。这比任何单项参数都难抄——因为客户换掉的不只是一颗料，而是一整套验证过的封装方案。

| 国产替代不会一步到位，是逐层渗透

现状很清楚，硅电容现在由日本、欧洲少数厂商主导，国产化率极低。但别把这条赛道想得太浪漫——国产替代不会是平地惊雷，而是沿高价值场景逐层渗透。

合理路径是：先在光模块、AI供电这两个高端场景跑通交付、立住口碑和量产能力，再凭成本和交付优势往外扩。这套路径能成立，靠的是森丸现在披露的几个点：国内首家晶圆级无源器件量产IDM、良率95%以上、产能3亿颗/月、性能比肩村田。

但这条路径有一个容易被忽略的反向约束：客户本身也在被整合。

光模块龙头近年来在往上整合芯片和封装，不排除自研硅电容或指定日系供应商作为主供。如果森丸的目标客户自己就在做垂直整合，那么"场景—量产—客户"的正循环可能卡在最后一环——不是森丸做不出来，而是客户不打算把这一环交给外部。AI供电场景同理：GPU/ASIC主芯片封装里的无源器件，往往由主芯片厂商或封装厂指定，森丸要进的是别人已经画好的架构图。

换句话说，国产替代的逐层渗透，前提是每一层都有人愿意把门打开。森丸能控制的是前两层——场景理解和量产能力；第三层"客户"不完全由它控制。

但真正的壁垒不是某一项专利，而是懂场景且能够量产，并且有客户，形成这样的系统性能力。专利能绕，客户信任和量产纪律得靠一次次交付慢慢攒——这也是产业方愿意领投的底层原因：买的是已经跑通的"系统"，不是一张技术蓝图。

| 几个追问

硅电容不是森丸独门路线。硅电容的高端市场，本身就是村田、TDK等日系厂商用几十年时间定义的。它们掌握的不只是产能和成本，还有失效数据、可靠性背书、以及主芯片厂商和封装厂的参考设计入口。森丸的"性能比肩村田"，是在参数层面成立；但要进GPU/ASIC主芯片封装，客户问的不只是"你参数好不好"，而是"你有没有在同类场景里跑过五年、出过多少失效、能不能给我背书"。

所以森丸真正能进的，是国产替代窗口——即客户出于供应链安全或成本考量，主动愿意引入第二供应商的场景。这个窗口是真实的，但它的边界也清晰：它不意味着森丸在村田的主场里抢份额，而是村田还没覆盖或客户不愿完全依赖村田的那部分增量。

| 结语

从"从无到有"做出来，走向"从有到强、从能用到好用"——谁能把底层器件嵌进高端架构、跑通量产、绑定头部客户，才握得住下一阶段的产业话语权。

一颗毫米级硅电容，看似不起眼，却是AI算力时代"供电主权"的注脚。森丸能不能把"融资势能"转成"产业势能"，不看这轮募了多少，看能不能持续跑通"场景—量产—客户"的正循环。

当产业资本亲自下场领投一颗电容，说明AI算力的战场，已经悄悄从芯片内部，打到了芯片脚下的那几毫米。

数据来自公开披露与行业公开信息，观点仅供参考，不构成投资建议。
