洁净室与微污染控制:颗粒从哪里来?
洁净室并不是完全没有颗粒,而是把空气颗粒浓度控制在规定等级,并限制颗粒进入、产生和滞留。晶圆制造还要弄清颗粒从哪里产生、怎样被气流或接触带到关键表面,以及异常后如何追溯源头。
一句话结论:洁净室的核心不是追求抽象的“无尘”,而是围绕关键表面建立可验证的污染控制链:减少产生、限制带入、组织气流、过滤循环空气、清洁表面,再用多种监测手段及时发现偏移。
按ISO 14644的定义,洁净室要控制并分类空气颗粒的数量浓度,还要限制颗粒的引入、产生和滞留。“洁净”有粒径门槛、采样位置和运行状态,不代表一粒尘埃也没有。
光散射粒子计数器可统计指定位置、不小于某些粒径的颗粒。它回答“空气中有多少颗粒”,却不能直接说明化学成分、来源或颗粒是否已经落到晶圆上。
晶圆表面颗粒、空气分子污染(AMC)、痕量金属和有机残留需要不同方法监测。空气等级不能替代关键表面判断。
人员会释放皮屑、毛发和服装纤维,动作还会让沉降颗粒再悬浮。洁净服只能包覆并降低散发,不能把人体变成零颗粒源。
设备与工艺也会产尘:运动部件摩擦、机械手和晶圆盒接触、薄膜剥落、反应副产物凝聚及开腔维护都会产尘。
容器、包装、耗材和工具可能把外部污染带入,应在规定区域拆包、擦拭并使用洁净室相容材料;普通纸箱、木材等易脱屑物不能直接进入高洁净区。
设施表面、门缝和清洁作业也是来源。地面或设备外壳上的颗粒会再次卷起;压差失控还可能让低洁净度区域的空气倒灌。

图1|晶圆厂颗粒的四类来源与影响路径。洁净服、擦拭和相容材料能降低散发与带入,但不能把任何单一来源视为零。通用示意。
风险路径是:源头产生或带入 → 空气输运、再悬浮或接触转移 → 关键表面沉积 → 图形缺陷或良率风险。控制应从前端切断。
顶部风机过滤单元送出过滤空气,使气流越过关键区,再经带孔架空地板和回风夹层返回顶部。目的不是吹散颗粒,而是把它们沿受控方向带离晶圆。
纤维过滤器不只靠孔径筛分:较大颗粒可因惯性碰撞或拦截被捕获,较小颗粒还会因布朗运动扩散到纤维。实际效果还受流速、密封和完整性影响。

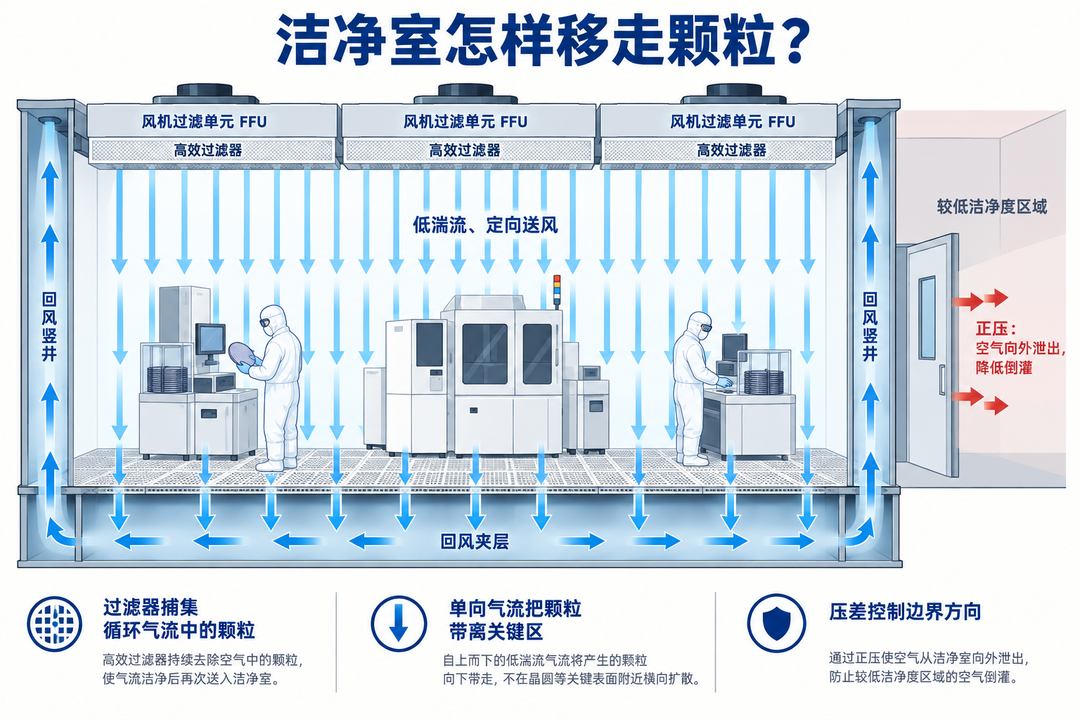

图2|典型洁净室气流组织:顶部过滤送风向下越过关键区,经架空地板回风;正压使空气从洁净区流向较低洁净度区域。通用示意,未按比例。
洁净区通常相对邻近低洁净度区域保持正压,使缝隙处空气向外泄出,降低倒灌。压差要与气流组织、门禁和设备排风一起设计,并非越高越好。
更衣、洁净包装、局部封闭和材料限制负责减源与隔离;过滤、单向气流和压差负责输运控制。单靠加大过滤无法修复持续产尘的设备。
粒子计数器看到的是特定时间、位置和粒径通道的空气浓度。若采样点远离设备,或只在空态检测,就可能错过运行、操作和维护期间的短时峰值。
颗粒落到晶圆后,空气计数可能已恢复正常。表面见证片、沉积率监测、晶圆缺陷检测和化学分析要与空气监测配合,覆盖“空气中—表面上—工艺后”。
异常追溯要对齐时间趋势、采样位置、粒径分布、设备报警、维护记录和缺陷图。计数器能提示异常,却不能单独区分四类来源。
闭环是:设定控制限 → 按运行状态监测 → 识别偏移 → 隔离范围 → 消除源头 → 清洁复测 → 验证恢复。具体限值、点位和频率按工艺敏感度与厂内规范确定。
本篇记忆卡
一句话定义:洁净室是在规定条件下控制空气颗粒浓度,并限制颗粒引入、产生和滞留的受控环境。
核心因果链:人员/设备/材料/设施产尘 → 空气或接触转移 → 关键表面沉积 → 图形缺陷与良率风险。
1|先减源和隔离,再用过滤、气流与压差移除和阻挡颗粒。
2|空气粒子计数只描述指定位置和粒径通道,不直接说明来源。
3|表面沉积、AMC和晶圆缺陷需要独立监测并与空气数据关联。
常见误解:洁净室不等于零颗粒,空气等级合格也不等于晶圆表面一定没有污染。
