【新品发布】沉劲藏千势，流光衍万形：会呼吸的闪光灯AWP36410ACSR

产品简述

AWP36410


AC


SR是一款集成呼吸灯模式的



boost升压单路闪光灯


驱动芯片





，输入电压支持



硅负极电池



，具备



超高手电筒(torch)



能力，



外形小而薄



的特点，适合于


智能手机


、平板、云台、运动相机、智能家电、小型手持照明设备等场景。

产品优势

AWP36410ACSR是一款集成精密可


编程


恒流源的升压型闪光灯驱动芯片，单通道最高输出1.5A驱动能力，兼顾强劲闪光爆发与细腻灵动灯效，一站式支持



Flash 闪光、Torch 常亮、Double Torch 双倍常亮、IR


红外


补光、Breath 呼吸灯



五大工作模式。

相比行业友商同类产品，AWP36410ACSR具备以下优势：

•

效率更高

：闪光模式及手电筒模式下的效率普遍高5%左右

• 电压域更宽：产品工作最低电压可下探到2.2V，充分适配硅负极电池场景，友商一般2.5V~2.7V

•

驱动电流调节更细腻

：相比友商128阶调光，AWP36410ACSR具备256阶调光选择，可以更精准地契合用户的需求

•

新增模式

：相比传统升压闪驱产品，AWP36410ACSR此次



新增呼吸灯模式



，高达1024 级精微调光，光影过渡丝滑流畅，实现高级仿生呼吸动态效果，用户可拓展更多的人机交互设计，提升产品体验

•

双倍Torch


电流



：从单一手电筒到多功能工具的扩展，很好弥补了从单一手电筒到多功能工具的扩展，照明距离和亮度的提升直接决定夜间安全感

•

更丰富的保护功能

：在全覆盖友商的保护功能外，在IVFM(低电池电压电流优化技术),TSB(可配置热降额保护)提供了更多的选择，用户可通过寄存器自由设定所需配置

•

更小巧的封装

：在


PI


N to PIN的前提下相比之前最小尺寸的友商，面积进一步降低17%

产品特性

• 芯片支持2.2V~5.5V超宽输入电压，完美匹配


锂电池


全区间供电。多级


高精度


电流分级调控

•Flash 闪光模式：2.94mA~1.5A，256 级可调，步长 5.87mA；闪光时长 40ms~1.6s

•Torch 手电模式：0.73mA~375mA，256 级调光；Double Torch 拓展至 1.46mA~750mA

•Breath 呼吸灯模式：0.73mA~375mA

• 峰值效率最高可达85%

• 搭载



IVFM 低电池电压电流优化技术



，通过降电流维持系统供电，防止系统过载；

• 支持



TSL功能(过热限流)



，长时间工作温控可靠

• 搭载硬件 STROBE/TORCH 独立使能引脚，实现GPIO独立控制模式关断

• 支持快速硬件触发闪光与手电

• 1MHz 高速 I²C 通讯（器件地址 0x63），


寄存器


配置灵活便捷

采用



超微型WLCSP-8B



裸片封装，尺寸1.408mm×0.708mm×0.463mm，0.35mm 球间距，极致缩减


PCB


占位，高度适配小型化硬件设计需求。

产品规格

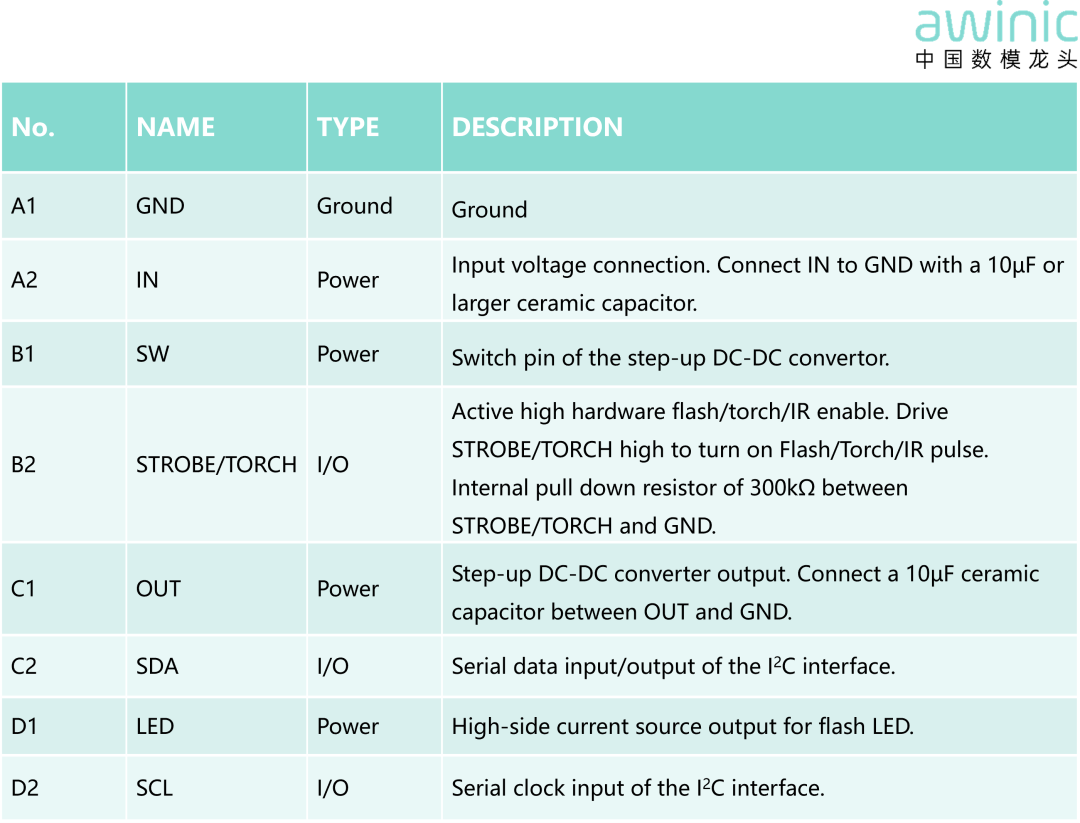

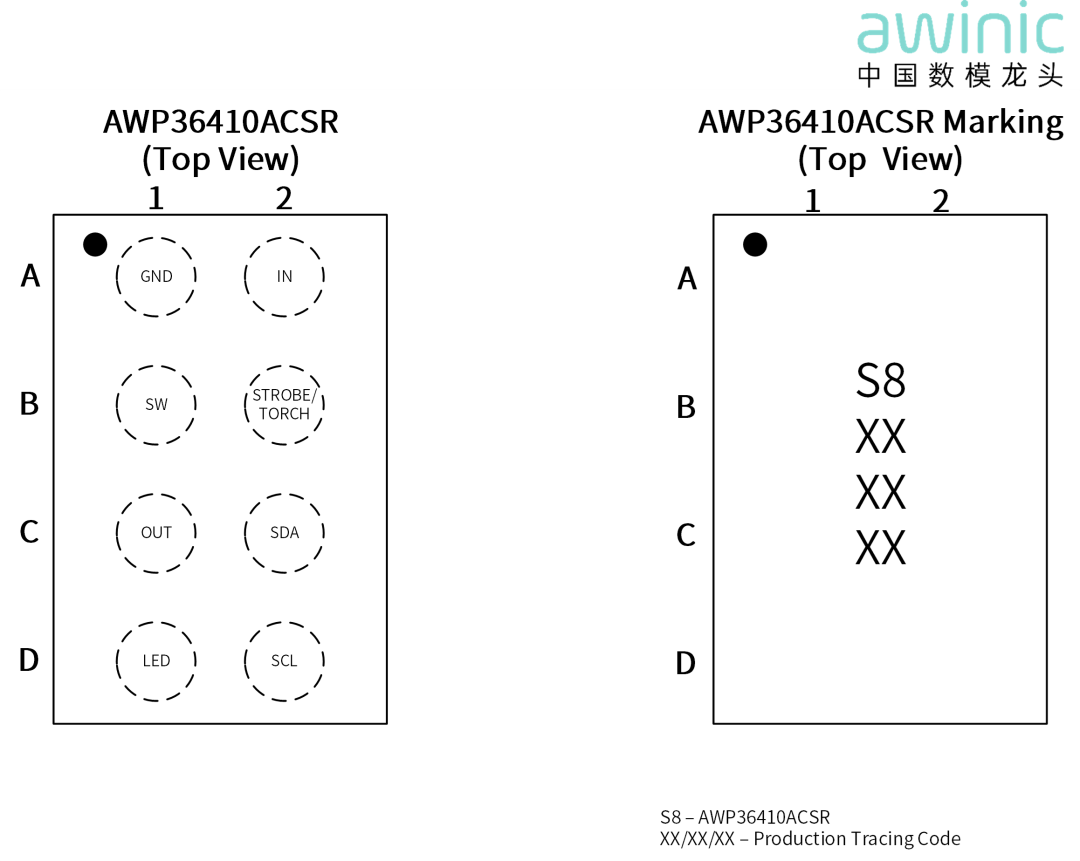

Pin Defini


ti


on
