中微爱芯8通道模拟开关AiP74HC4851简介

01简介

Ai


P74HC4851，专为需求场景打造的8通道


模拟


开关，每个通道增加独立隔离结构，关断时强制夹断寄生沟道，将注入


电流


限制在本地通道，不扩散到其他通道，即集成注入电流效应控制，支持禁用通道超压运行，解决


高压




信号


干扰痛点，无需额外


保护电路


，具备低导通电阻、高速切换、宽温稳定、高抗静电等特性，是信号切换、多通道采集的高可靠核心器件。

02主要特点

宽电压适配：2-6V供电，兼容多系统供电

多温度场景：工作温度-40℃~125℃，严苛环境稳定可靠

注入电流控制：内置高压隔离机制，禁用通道电压可超电源，输出电压变化量<1mV/mA，信号纯净无干扰

低阻高速：导通电阻典型值59Ω-400Ω（随电压升高降低），切换延迟低，信号衰减小、响应快

强抗干扰：


ESD


防护HBM>3000V、CDM>1000V、MM>400V，闩锁能力>500mA，抗静电、抗浪涌

集成度高：单芯片实现8通道切换，低电平使能，全通道高阻关断，控制简单

多封装可选：SOP16、SSOP16、


TSS


OP16、DHVQFN16，适配不同焊接工艺

03产品优势

免外围保护，简化设计：相比传统模拟开关，省去每路


二极管


+


电阻


保护网络，降成本、省


PCB


面积、提高可靠性

高压不串扰，适配车载：禁用通道可承受超压尖峰，不影响有效通道，完全解决高压环境下干扰问题

高可靠性，长期稳定：宽温、抗静电、抗闩锁、满足长期服役要求

信号质量优，损耗低：低导通电阻、高开关速度、通道一致性好，保证


高精度


信号传输

04引脚排列图

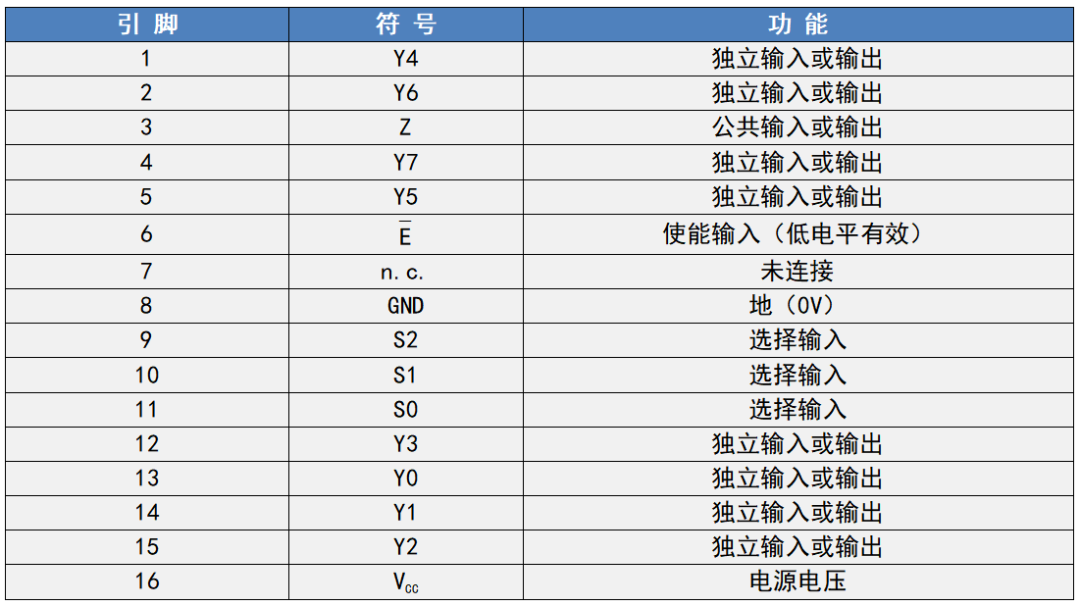

05引脚说明

06应用领域

车载电子：车载


传感器


多路采集、车身


控制系统


、车载安全系统、车载影音娱乐

新能源


电控：BMS


电池管理


系统、OBC车载充电机、


电机控制


器

工业控制


：工业多通道数据采集、


PLC


模拟量拓展、


自动化设备


信号切换、精密仪器前端选通

高端电子：医疗设备低噪信号采集、精密仪器多路切换

07结语

AiP74HC4851凭借注入电流控制、高可靠、免外围设计、低阻高速等核心优势，完美解决传统模拟开关在高压、高干扰环境下的痛点，是车载、新能源、工业控制等高可靠多通道信号切换场景的理想选择，助力客户简化设计、提升性能、加速量产。
