热扩散工艺：掺杂原子如何在硅中迁移？

热扩散是利用高温让硼、磷等掺杂原子在硅中重新分布的工艺。它既能从表面引入杂质，也能把已引入的剂量推向更深处；同一套物理会因边界条件不同形成不同浓度曲线。读完本文，你能解释原子为何迁移、预沉积与再分布有何区别，以及温度和时间怎样影响结深。

掺杂浓度是单位体积硅中的杂质原子数。表面供给硼或磷时，表面浓度高于晶圆内部；原子在高温下借助晶格缺陷不断作热运动，从高浓度区到低浓度区的跨界次数更多，于是产生向内的净迁移。

一维近似可写成J＝－D·dC/dx。x从硅表面向内量，C是原子浓度，D是扩散系数，J是沿x方向的净通量；负号表明通量指向浓度下降的方向。若C用原子/cm³、x用cm、D用cm²/s，J的单位就是原子/(cm²·s)。

经典两步法先在氧化硅掩膜上开窗口并清洁表面，再把硅片放入扩散炉，在受控温度和气氛下让掺杂源接触窗口。预沉积阶段持续供源，理想模型把表面浓度近似视为恒定；原子进入硅片的总剂量随时间增加。

随后移除外部掺杂源，必要时清洁表面，再进行较高温或更长时间的再分布。此时原有杂质继续向内扩散；若忽略向外损失、界面偏析和反应，总剂量近似守恒，但表面峰值降低、分布加宽。具体流程与源材料会因工艺而异。

图1｜经典两步热扩散示意。预沉积持续供源，再分布时不再供源；掩膜下可能有横向扩散。非比例结构图。

氧化硅掩膜限定主要开口，并不形成绝对的垂直围墙。掺杂原子除向深处迁移，也会向窗口边缘下方横向扩散，因此版图开口与最终结区的横向边界不能当成完全重合。

把硅视为均匀半无限材料、D视为常数时，持续供源的预沉积得到从固定表面浓度向内下降的理想曲线；时间越长，曲线向内延伸，曲线下面积即单位面积剂量也增加。图中只表示趋势，不对应某种产品参数。

有限源再分布则没有新的杂质从表面加入。若没有显著损失，曲线下面积保持不变；时间延长后，峰值变低、曲线变宽，因此更深不等于剂量更多。两类理想解分别常用互补误差函数形和高斯形描述，不能把它们当成任意实际炉管的精确实测线。

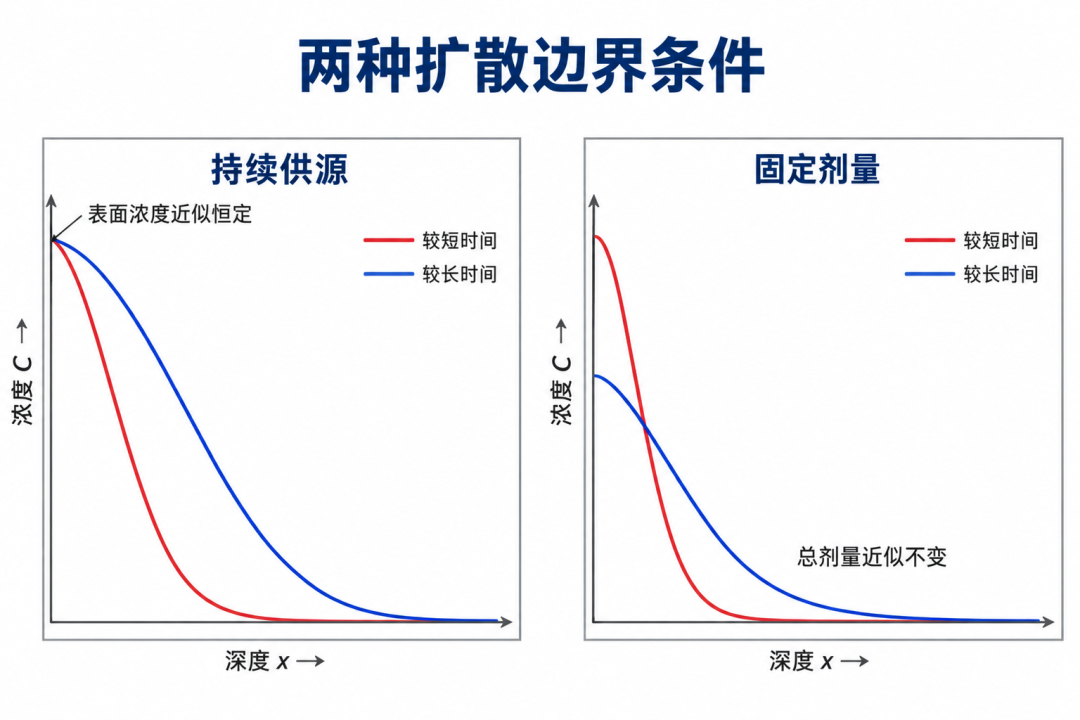

图2｜理想一维浓度剖面。左：恒定表面源，延时后剂量增加；右：有限源且无损失，延时后峰值下降、宽度增加，面积近似不变。无实测参数。

结深是扩散杂质与原有反型背景掺杂在电活化后净浓度相等的位置，而不是曲线“降到零”的位置。背景浓度、杂质活化和热处理历史都会影响这个位置；实际结深须按定义量测或模拟。

工艺窗口主要看温度、时间、源供应和气氛。温度改变D，时间累积扩散，源供应控制剂量；温度均匀性、洁净度和掩膜完整性影响一致性。只报温度不足以确定结深，还要知道初始剖面和总热历程。

理想公式忽略了浓度依赖扩散、氧化效应、点缺陷、界面偏析与杂质损失。工程上可用二次离子质谱观察总原子浓度剖面，用方块电阻辅助判断导电效果；总原子浓度与电活化浓度不能混为一谈。

现代浅结常用离子注入设定剂量与位置，再用退火修复损伤并激活杂质；退火期间仍可能扩散。扩散炉引入杂质是经典流程，并非所有器件的唯一实现方式。
