中微爱芯高集成7.5W无线功率发射器模拟芯片AiP5001S简介

01简介

Ai


P5001S是一款高度集成的无线功率发射器


模拟


芯片，包含实现WPC兼容发射器所需的所有模拟组件。该芯片集成了


线性稳压器




LDO


、全桥功率


MOSFET


、


电流检测


放大、自举电路、


通信


解调器和


保护电路


。

AiP5001S可以配合简单的


MCU


，设计符合WPC1.2.4规范的BPP的


无线充电


发射器。AiP5001S的内部


电流


检测


放大器


能精确地测量输入


DC


电流。此外，AiP5001S还支持输入欠压保护、输入过压保护、过电流保护、短路保护和过温度保护。无论是桌面无线充、便携充电配件，还是医疗穿戴类无线供电产品，AiP5001S凭借高集成度，降低硬件开发难度，缩短产品开发周期，是7.5W无线发射功率的优选方案。

主要特点

工作电压：4V～6V

支持7.5W无线充

内置电压电流解调电路

内置MOS驱动和自举电路

支持UVLO/OCP/SCP/OTP

支持WPC1.2.4中BPP线圈

封装形式：QFN19

03产品优势

双路解调，通信更稳定

内置电压解调+电流解调两套解调通路，可由MCU择优选用，大幅提升不同负载条件下的线圈通信可靠性，大幅减少外围分立解调


元器件


，简化BOM设计。

内置LDO，直接给MCU供电

集成LDO，可直接给系统主控MCU供电，省去一路外部供电电路，进一步精简外围器件。

内置


高精度




电流采样


，实现FOD异物检测

集成电流检测放大器，增益50倍，配合10mΩ/20mΩ采样


电阻


，精准采集输入电流，实现WPC标准异物检测FOD功能，充电更安全。

完备多重保护，系统可靠性拉满

集成UVLO欠压锁定、OCP过流打嗝保护、SCP短路锁存保护、OTP过温保护，全方位守护芯片与整机安全运行。

小体积封装，适配小型化产品

3mm×3mm QFN‑19紧凑封装，芯片尺寸小巧，非常适合空间受限的无线充、穿戴医疗设备等产品


PCB


布局设计。

04引脚排列图

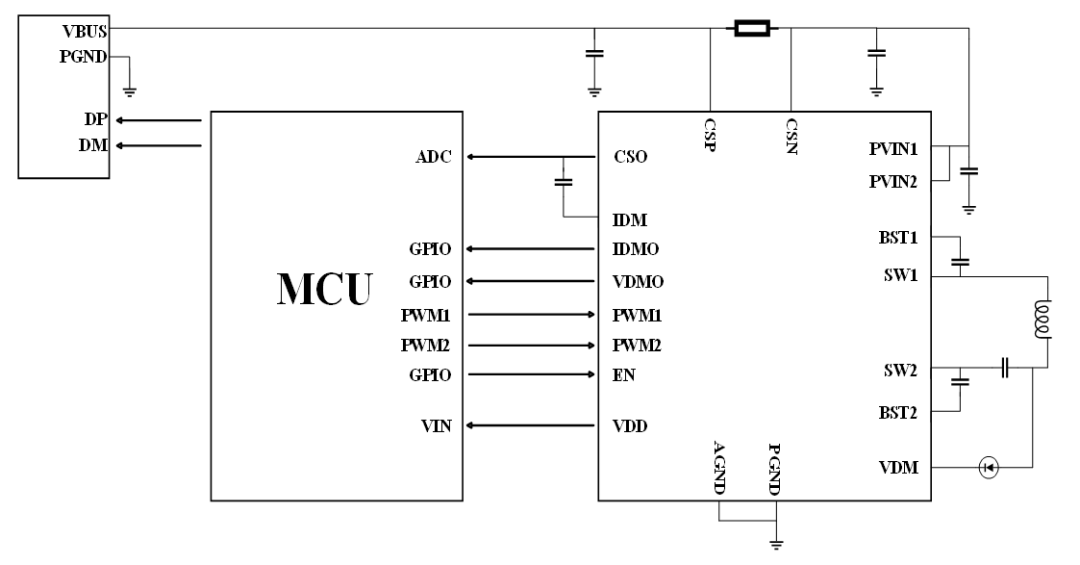

05典型应用图

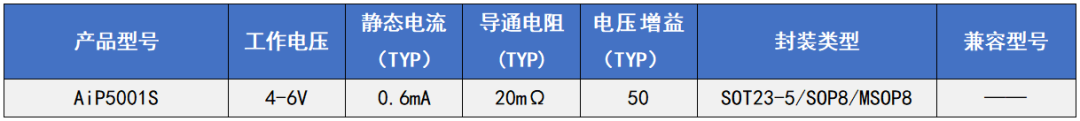

AiP5001S详细参数

06结语

中微爱芯推出AiP5001S凭借高集成度、双解调通信方案、完整的保护机制以及小巧的3×3mm封装，有效简化7.5W WPC无线充电发射端硬件设计，减少外围元器件数量，降低 PCB布局压力，缩短产品开发周期。无论是通用无线充电器，还是医疗、可穿戴类无线供电设备，都能提供稳定可靠的功率级解决方案。

如需了解更多产品信息或获取技术支持，欢迎与我们联系。
