中微爱芯5W差分输入AB类与D类音频功放AiP1353和AiP1354简介

01简介

Ai


P1353和AiP1354是中微爱芯推出的两款5W级差分输入


音频




功率放大器


，分别对应AB类与D类工作模式。

两款芯片采用完全相同的封装和引脚排列（MSOP8/SOP8/DIP8/ESOP8），输出功率一致（5W@2Ω / 4W@3Ω / 3W@4Ω），增益可调（默认35倍），工作电压范围均为2.2V～5.5V，内置POP声抑制电路。两者差异仅在放大架构：

两款芯片均支持差分输入，抗共模干扰能力强，适合


信号


源为差分输出的前级，在长线传输或电磁环境复杂的场景下优势明显。同一套


PCB


板可兼容两颗芯片，外围电路无需更改，帮助客户用一套硬件覆盖AB类与D类两种应用需求。

提示：若信号源为单端输入、且需AB/D类切换，可选用AiP9971（MODE引脚一键切换）。

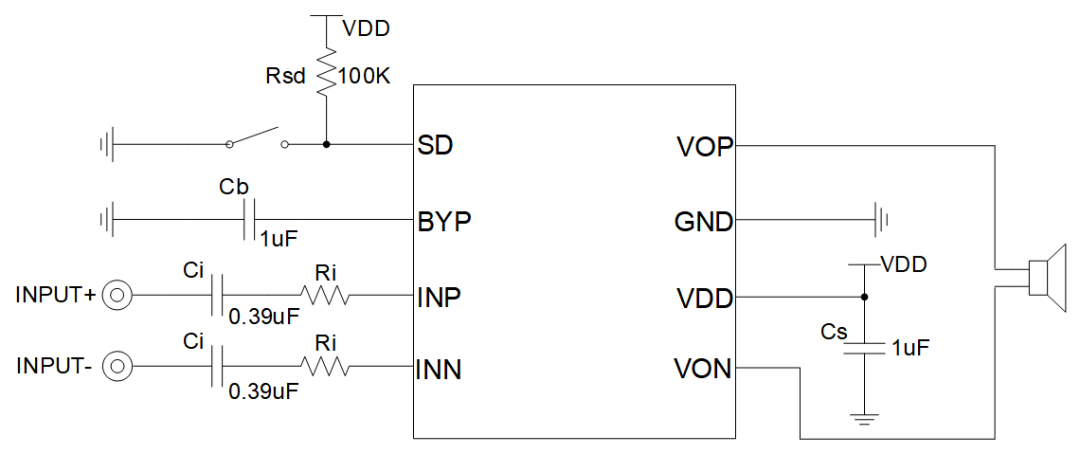

02典型应用

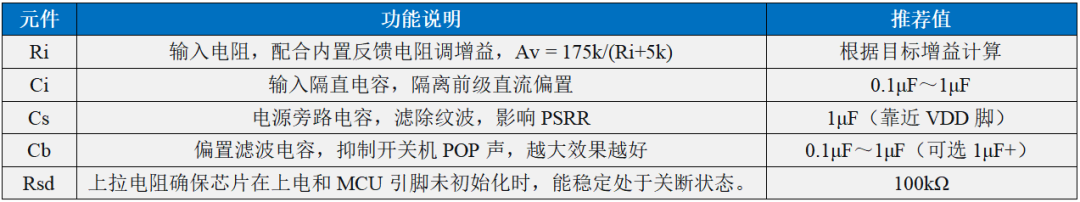

AiP1353/AiP1354外围电路完全相同，典型应用如下：

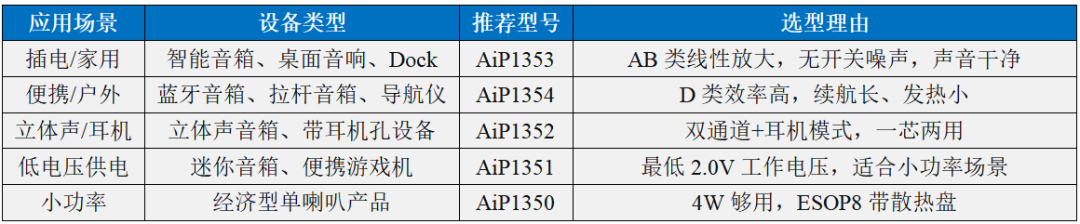

03应用领域与推荐型号

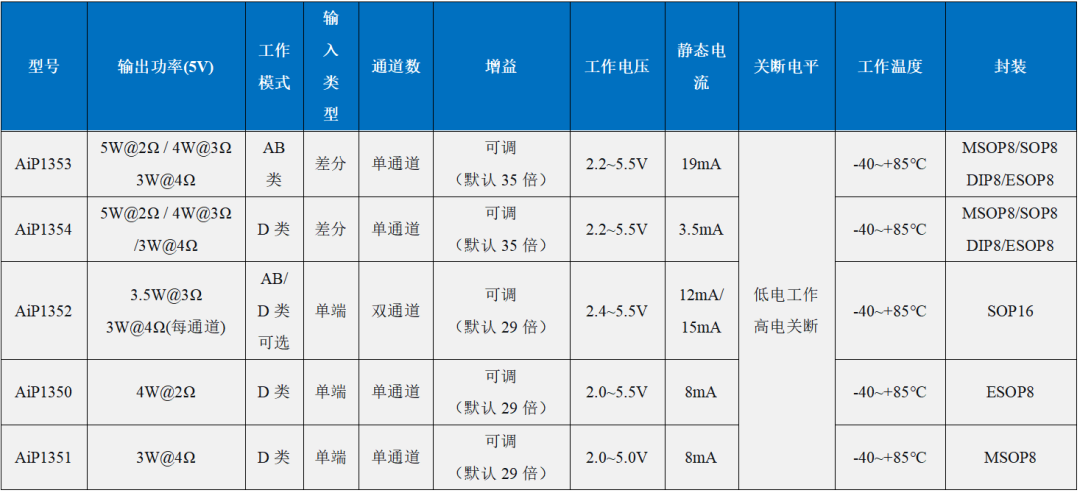

04AiP135X系列速查总表

05结语

AiP1353和AiP1354，凭借极简的外围设计、低功耗特性与可靠的输出性能，为便携及插电式音频设备提供了一套高性价比的功放解决方案。两款芯片采用完全相同的封装与引脚定义，无需修改PCB即可根据产品定位灵活切换——追求效率选AiP1354（D类），追求线性输出选AiP1353（AB类）。

如需了解更多产品资讯，请联系我司授权代理商或销售


工程师


。
