先积集成重磅推出LTD211x系列｜16位高精度低功耗Δ-Σ ADC，为精密传感器测量而生

在便携式仪表、电池监控、温度测量等对功耗与精度双重严苛的应用场景中，高性能


ADC


是


信号


链的关键。先积集成推出LTD211X系列16位低功耗精密Δ-Σ


AD


C，包含LTD2113、LTD2114、LTD2115三款产品。该系列器件兼容I²C


接口


，支持2V至5.5V宽


电源


供电电压，其片内集成低漂移基准、


振荡器


与


温度传感器


，且最高采样速率达4kSPS。LTD2114/LTD2115增配可


编程


增益


放大器


(PGA)与数字


比较器


(Comparator)，LTD2115支持双路差分或四路单端输入，满足不同测量需求。

01｜三款型号，精准适配不同需求

LTD211x系列提供三款产品，覆盖从基础单通道到多通道、从常规转换到阈值监测的不同需求：

1

LTD2113：1路差分或1路单端输入，16位ADC，不含PGA，适合单通道


传感器


信号采集。

2

LTD2114：1路差分或1路单端输入，内置可编程增益放大器（PGA）与数字比较器，支持欠压/过压阈值检测，并通过ALERT/RDY输出状态信号。

3

LTD2115：支持2路差分或4路单端输入，内置输入


多路复用器


（MUX）、PGA与数字比较器，适合多通道采集与监测。

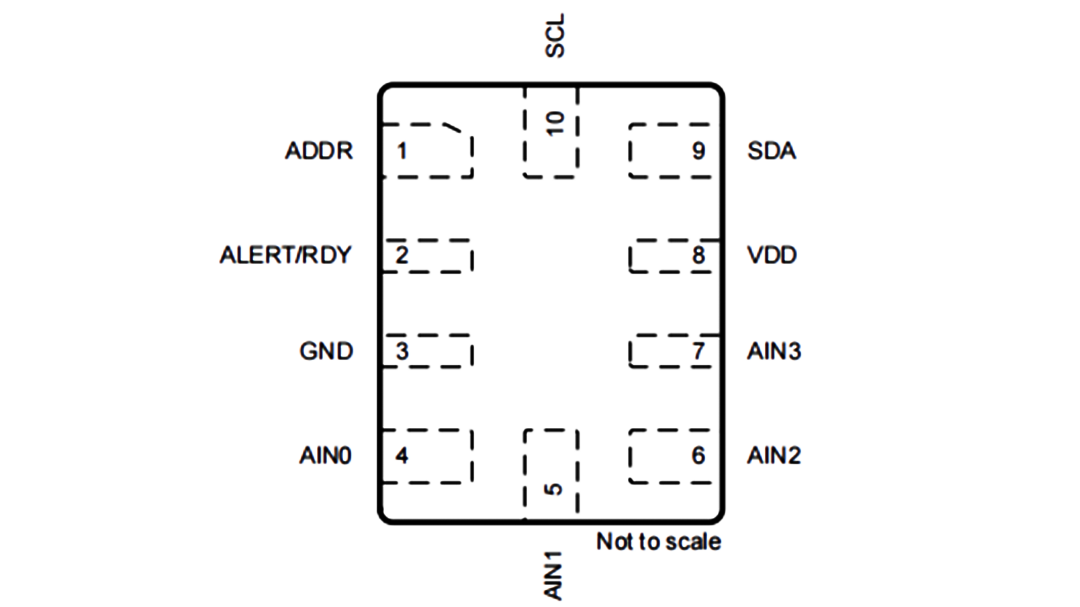

三款产品均提供MSOP-10封装，其中LTD2115还可选DFN1.5*2超小封装。全系内置温度传感器，额定工作温度范围为-40°C至+125°C，适合对尺寸与环境适应性有要求的测量系统。

01

02

02｜六大核心优势

①

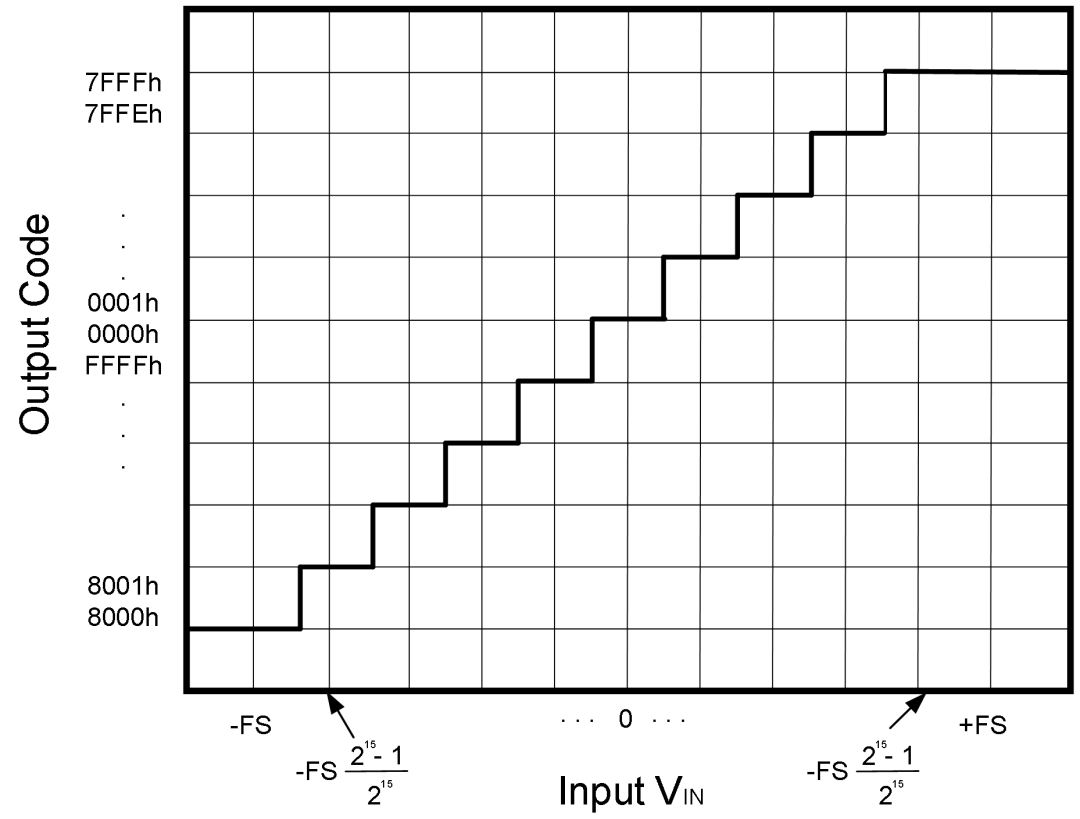

16位无遗漏码，精准捕捉微弱信号

LTD211x系列提供16位无遗漏码分辨率，积分非线性（INL）低至±1 LSB，可精准还原传感器输出的微小变化，满足


高精度


测量需求。

②

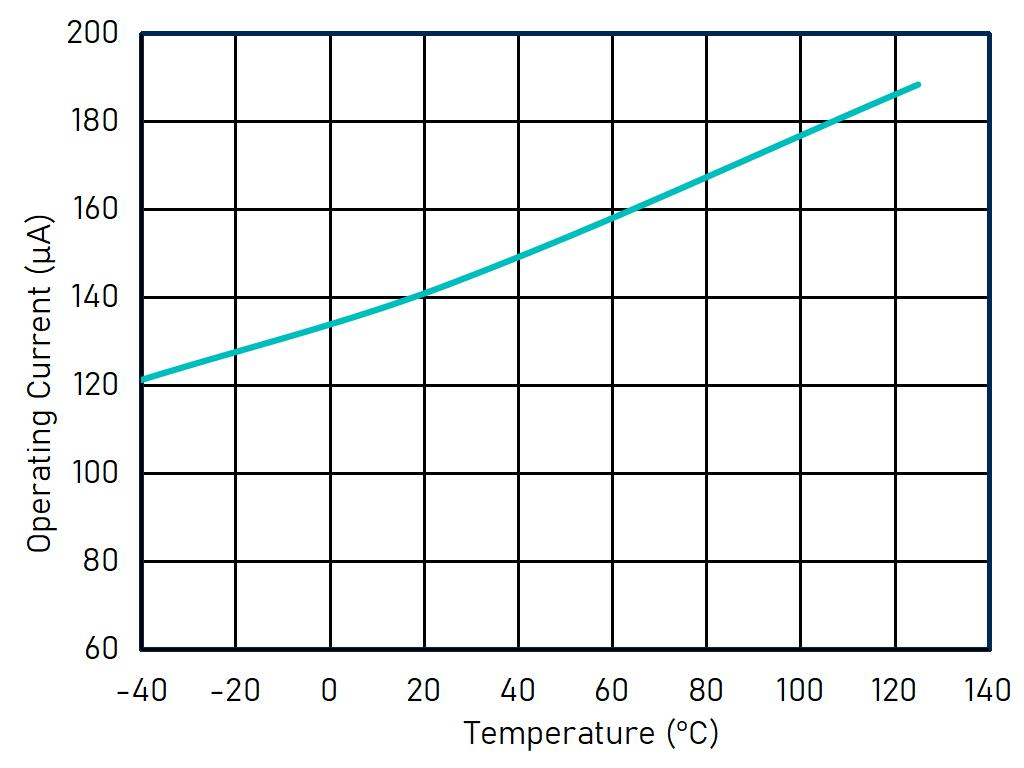

150μA连续工作，待机仅0.6μA

连续转换模式下典型工作


电流


仅150μA；单次转换模式完成后自动进入待机状态，待机电流典型值为0.6μA（TA=25°C）。这一工作方式适合便携式设备和周期性监测节点，有利于


控制系统


平均能耗。

③

宽压、可编程速率，适配多系统

支持2V至5.5V宽电源电压范围，可灵活适配不同供电系统。数据速率支持8SPS至4kSPS共10种可选档位，用户可根据精度与速度需求自由权衡。

④

六档PGA量程，小信号调理更从容

LTD2114与LTD2115内置可编程增益放大器（PGA），提供±256mV、±512mV、±1.024V、±2.048V、±4.096V和±6.144V六档输入满量程，可覆盖不同幅度的传感器输入信号，降低外部信号调理的复杂度。

⑤

I²C接口+4路可编程地址，级联无忧

支持I²C兼容接口，通过ADDR引脚可配置4个可选从设备地址。单条I²C总线上最多可挂载4颗LTD211x器件，大幅简化多通道采集系统的硬件设计。

⑥

片内功能集成，减少外部器件配置

片内集成低漂移


电压基准


与1MHz振荡器，全系内置温度传感器，可用于系统级温度监控；LTD2114与LTD2115内置可编程数字比较器，并支持通过ALERT/RDY输出欠压/过压阈值状态，让测量、监测与状态判断可以在同一器件内完成。

03｜典型应用场景

LTD211x系列广泛适用于以下领域：

①便携式仪表：手持


万用表


、便携式数据记录仪

②电池电压与电流监控：


锂电池


管理系统（BMS）、电源监测

③温度测量系统：热电偶、RTD、热敏


电阻


信号采集

④工厂自动化与过程控制：4-20mA


变送器


、工业传感器接口

⑤消费类电子产品：


智能家居


传感器、可穿戴设备

04｜型号功能差异

LTD2113为单通道基础型号；LTD2114在单通道配置上增加PGA和数字比较器；LTD2115增加多路输入MUX。实际使用时，可根据输入通道数量以及是否需要增益调节、阈值检测等功能确定具体型号。

05｜总结

LTD211x系列包含LTD2113、LTD2114和LTD2115三款16位低功耗Δ-Σ ADC，具有2V至5.5V供电、8SPS至4kSPS数据速率、I²C接口和MSOP-10封装等共同特性，并根据型号提供不同的输入通道与片内功能。

从单通道基础采集到多通道输入、阈值状态检测和片内温度监控，LTD211x系列为便携式仪表、电池监测、温度测量、消费类电子和


工业控制


等应用提供相应的


模拟


信号采集配置。

先积集成始终致力于“以创新缔造领先的中国模拟芯片”。LTD211x系列的发布，再次展现了公司在精密信号链领域的深厚积累与持续创新能力。
