【新品】EWD611系列无线数传电台：图像数据同步传输，多节点组网更灵活

NEW PRODUCT


TE


ST / SAMPLE 02

图传 + 数传，




一条无线链路一起完成。

EWD611 系列新增

EWD611-900NW20(485)

远距离图传 + 数传一体数传电台

00 / OPENING

既要传图像，又要传设备数据，




能不能少一套链路？

视频回传和设备数据传输，往往对应着不同的数据类型与


接口


需求。对于需要同时处理图像与控制数据的项目来说，如果能在同一套无线链路中完成传输，部署和组网会更直接。

这一次，EWD611 系列新增

EWD611-900NW20(485)

。它将图传与数传集成在同一台设备中，并支持网口与


RS485


同时透传。

16 Mbps

最高传输速率

支持 4 路 1080p 视频传输

8

星型组网子节点

单主机支持 8 个从机

1 km

理想条件最远距离

最大射频发射功率 20 dBm

863–928 MHz

工作频段

默认频段为 915 MHz

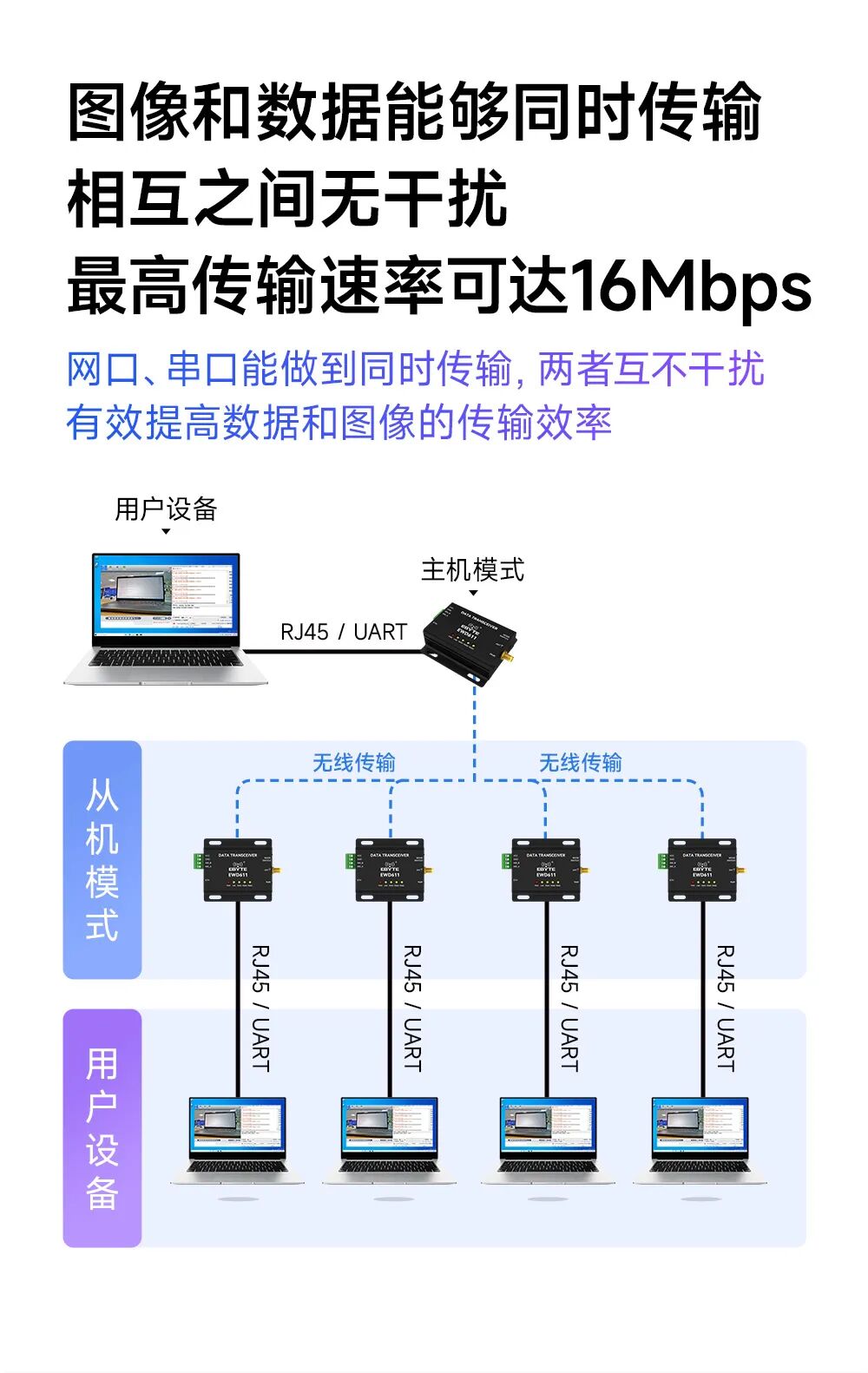

02 / VIDEO + DATA

图像和数据，




不必分开走。

EWD611-900NW20(485) 支持图传 + 数传一体，最高传输速率可达 16 Mbps，可实现 4 路 1080p 视频传输；同时支持网口 +


RS


485 同时透传，让图像回传与设备数据


通信


可以在同一套无线链路中完成。

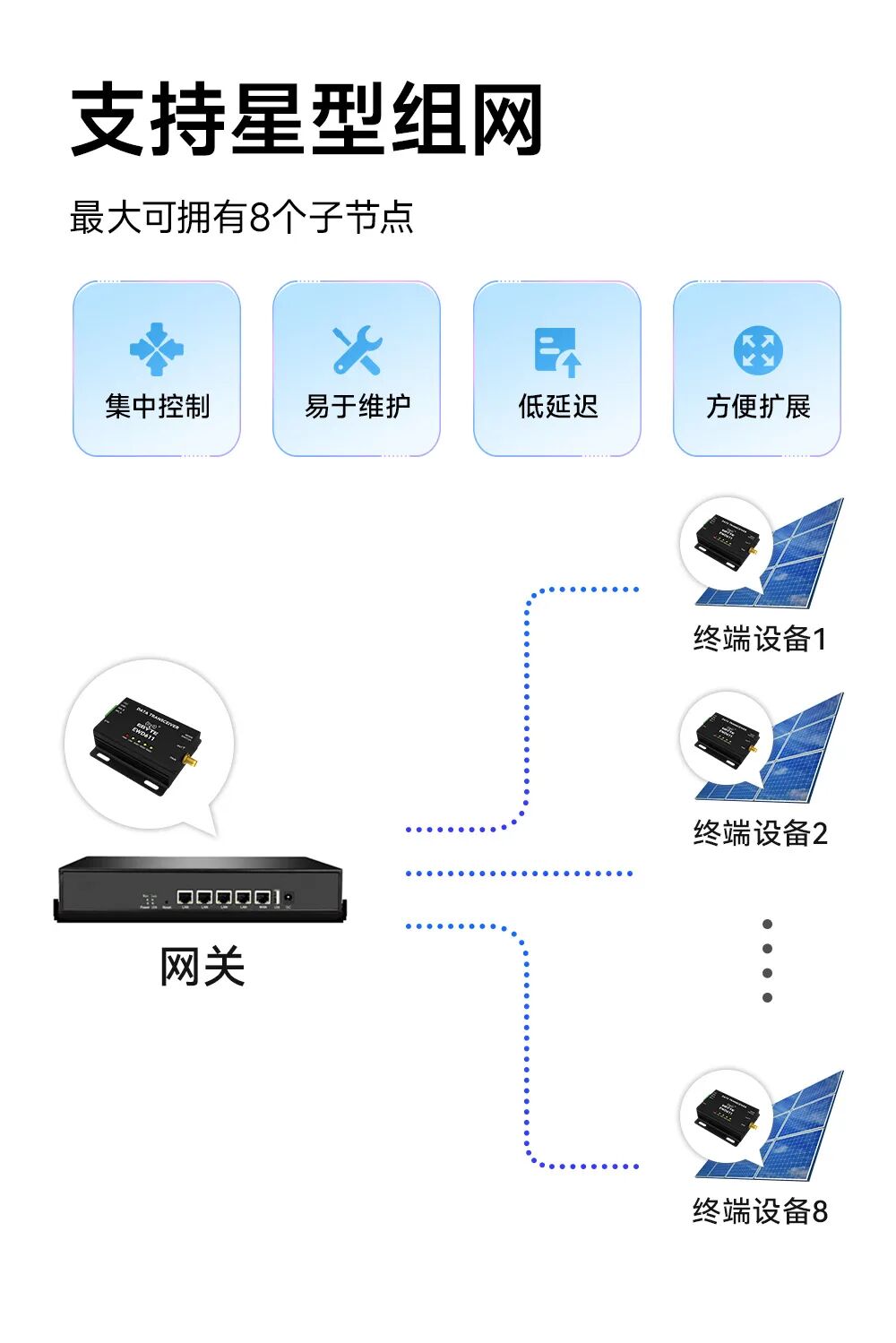

03 / STAR NETWORK

一个主机，




最多连接 8 个从机。

产品支持星型组网，可由 1 个主机设备连接若干从机节点，单个主机节点最多支持 8 个从机设备。对于多点数据采集、多终端设备接入等项目，可以减少重复搭建链路的复杂度。

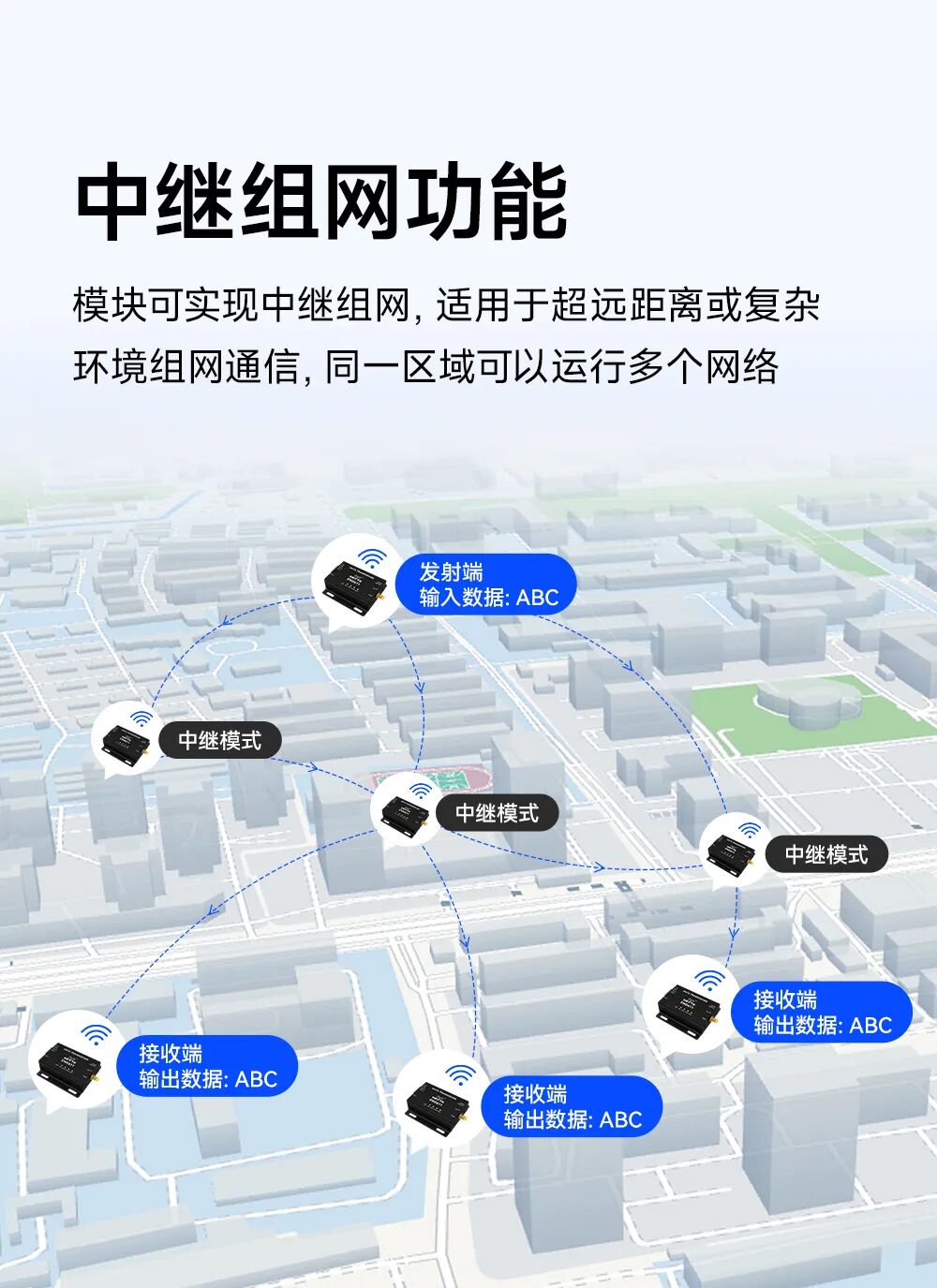

04 / RELAY NETWORK

距离不够，




还可以继续“接力”。

EWD611-900NW20(485) 支持中继组网。中继设备既可作为从机连接上一级主机，也可继续作为主机为下一级从机提供连接服务，适合跨区域、存在遮挡或需要延伸通信覆盖的项目。

05 / PAIR & MODES

从配对到组网，




配置可以更直接。

主从模式切换简单，并支持一键配对。设备提供 AP 主机、STA 从机、GROUP 组播和 APSTA 中继 4 种工作模式，可根据点对点、星型组网、组播或中继需求进行配置。

AP

主机模式 / 星型组网


中心


角色

STA

从机模式 / 终端节点角色

GROUP

组播模式

APSTA

中继模式

06 / CONFIGURA


TI


ON

参数可调，




也支持通过网口配置。

产品配备 AT 指令，可进行频点、带宽、SSID、加密、发射功率等参数设置，并可通过网口（ETH）进入配置流程。对于需要后期调整网络参数的项目，可在部署阶段保留更多配置空间。

07 / DISTANC

理想条件下，




最远可达 1 km。

最大射频发射功率为 20 dBm。根据产品手册，在晴朗空旷环境、测试高度 1 m、20 dBm 发射功率、16 Mbps 传输速率等条件下，最远通信距离可达 1 km。

实际距离会受到障碍物、同频干扰、


天线


匹配、安装高度及环境条件等因素影响。

08 / HARDWARE

一台设备，




把常用接口留在正面。

通信接口






RS485 / 100M


以太网

工作频段




863–928 MHz，默认 915 MHz

工作温度




-40–85 ℃

供电






DC


5–12 V，推荐 5 V 或 12 V

外形尺寸




66 × 68 × 21.6 mm

天线接口




SMA-K，50 Ω

09 / WHAT TO TEST

如果拿到样品，




你可以重点测这些。

01

多路视频无线回传

02

RS485 设备无线透传

03

网口 + 串口同时传输

04

1 对多星型组网

05

中继组网与远距离覆盖
