中微爱芯AiP4134 3A开关型电池充电器简介

01简介

Ai


P4134是一款高集成度、高效率的3A开关型电池充电器。输入范围4.1V~5.7V，最高耐压28V，能持续输出最大3A快充


电流


；内置1.2MHz开关频率，充电效率可达92%@2A、94%@1A。凭借完整的充电管理与多重保护机制，为紧凑型便携设备提供“小封装、大电流、高可靠”的国产高性价比充电方案。

02关键参数

AiP4134关键参数如下（除非另有规定，T=25℃）：

03产品优势

3A大电流快充，效率表现亮眼

最大3A快速充电电流，搭配1.2MHz高频开关，92%@2A、94%@1A充电效率。缩短充电时间，有效控制热损耗。

高集成度，外围极简

DFN3x3-10封装，集成同步开关


MOSFET


+反向阻断MOSFET。外围仅需放一颗电感、几颗


电容


及设置


电阻


，简化BOM、缩小


PCB


面积。

硬核防护体系，充电安心

28V输入耐压、20V热插拔、


电源


动态管理、输入欠压/过压保护、逐周期限流、过温关断、电池NTC温度监测、充电安全


定时器


。层层设防，从容应对异常状况。

智能充电管理，匹配不同电池

执行涓流→预充→恒流快充→恒压→终止→重充，六阶段自动管理；RISET设定充电电流，RVSET选择充饱电压，灵活匹配不同容量电池。

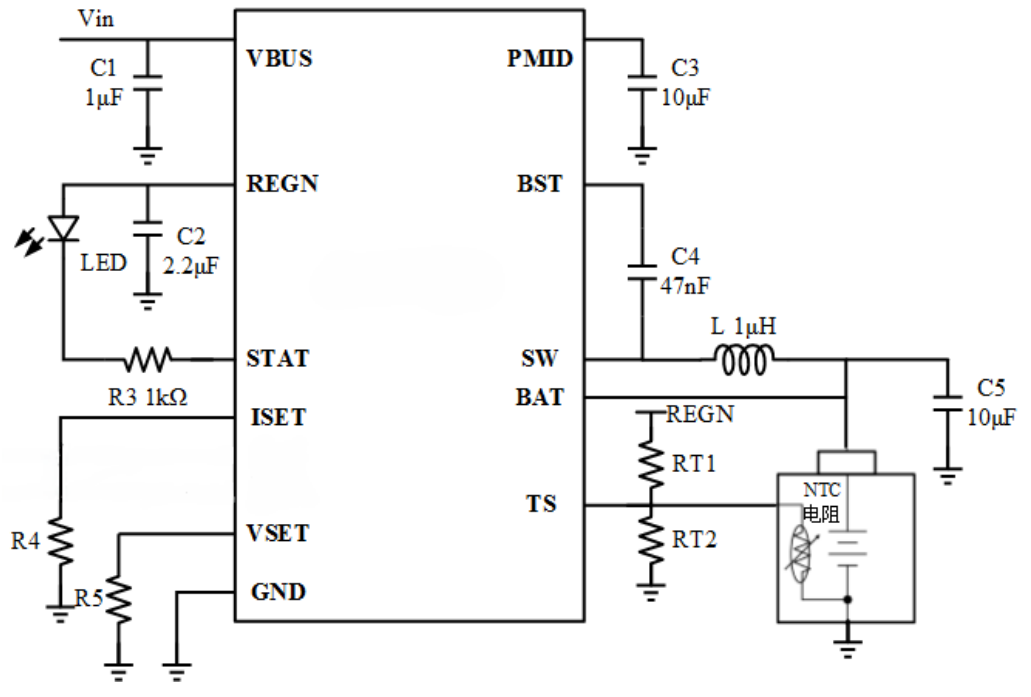

04典型应用

Ti


ps：

1、外接电容靠近对应引脚和GND放置，走线越短越稳；

2、电感贴着SW引脚放，并远离ISET和BAT走线；

3、芯片下方需要有足量的散热孔。

05应用领域

智能穿戴：智能手环、


蓝牙


音箱、手持云台等

游戏设备：游戏手柄、


VR


手柄、掌机配件等

便携设备：手持终端、对讲机、便携式医疗器械等

清洁设备：电动牙刷、剃须刀、扫地


机器人


等

06结语

中微爱芯AiP4134以“3A快充+全方位保护+小型封装”的组合，给空间受限的便携设备一个稳定可靠的高性价比快充之选。

如果你的电芯需要4.45V


高压

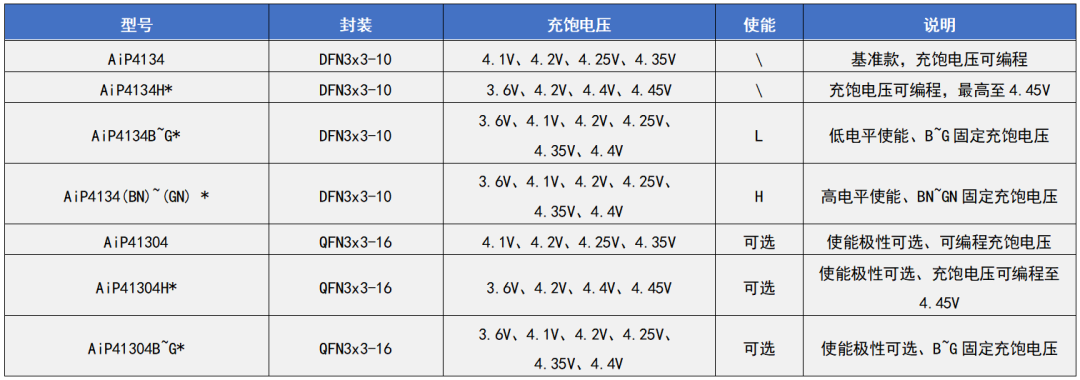

平台，或者想用使能引脚控制充电开关，AiP4134家族还有这些型号：

*表示在研中

如需了解更多产品资讯，请联系我司授权代理商或销售


工程师


。
