中微爱芯重磅推出触摸型MCU芯片AiP8F3516P

01简介

Ai


P8F3516P是一款触摸型8051内核


MCU


，内置16KB FLASH、128B EEP


ROM


、256B I


RAM


、1KB XRAM，内部集成T0/1/2/5、WDT、WT、


UART


1/2、SPI、


I2C


、LCD、


ADC


和TOUCH。

02产品优势

更强抗干扰，EMI更容易过

-EMI骚扰/辐射相比AiP8F3516降低10dB，整机


电磁兼容


更容易通过，省下


PCB


反复改版费用。

-CS


电流


注入从AiP8F3516静态10V/动态6V提升到静态/动态均10V，CS抗干扰能力更强。

资源扩容，方案拓展空间更大

AD


通道由20路升级至26路，LCD COM


端口


由7个增加到8个，AD通道实现全引脚覆盖，更利于方案功能升级。

软硬件完全兼容，零成本迁移

可直接替换AiP8F3516，项目无缝迁移，替换风险低，开发成本几乎为零。

03主要特点

内核：8051

工作电压：1.8V～5.5V

工作模式：普通模式（RUN）、空闲模式（IDLE）、停止模式（STOP）

存储器：16KB FLASH、128B EEPROM、256B IRAM、1KB XRAM

时钟


：内部16MHz高速振荡、内部32KHz低速振荡、HXT、LXT

中断：16个外部中断源，11个内部中断源，四级中断优先级软件可配置

低电压复位：4档选择（1.9V/2.44V/3.2V/3.8V）

低电压检测：14档选择（2.0V～4.4V）

GPIO：26个多功能双向I/O口，支持独立弱上拉，高电平驱动4挡可选，低电平2挡可选

定时器


：3个16位通用定时器T0/1/2，1个12位高级定时器T5，1个22位


实时时钟


WT，1个8位


看门狗


WDT

通信接口


：2路UART1/2、1路SPI、1路I2C

显示驱动：LCD驱动，支持8个COM端口，支持1/2偏置

触摸模块：支持26个按键通道，无需片外触摸


电容

模拟


外设：12位ADC，支持26路输入外部通道，内部基准2V/3V/4V/VDD可选

烧录：支持两线在板烧录及在线调试

工作温度：-40℃～+105℃

封装类型：SOP16/SOP20/SOP28、SSOP20/SSOP28、


TSS


OP20/QFN28

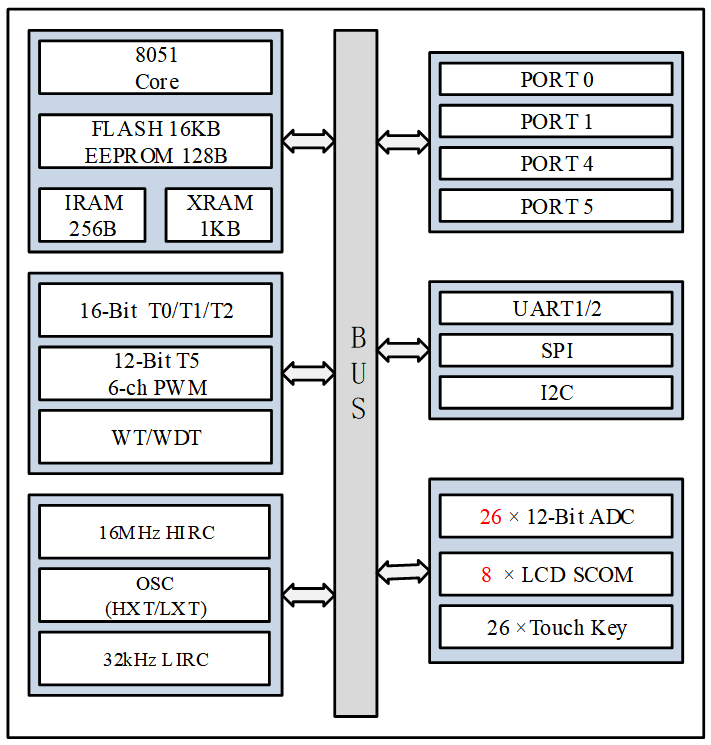

04功能框图

05引脚排列图

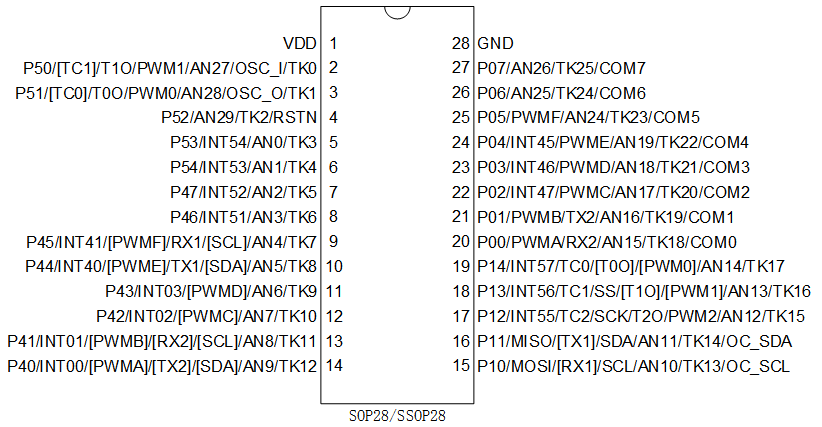

SOP28/SSOP28引脚排列图

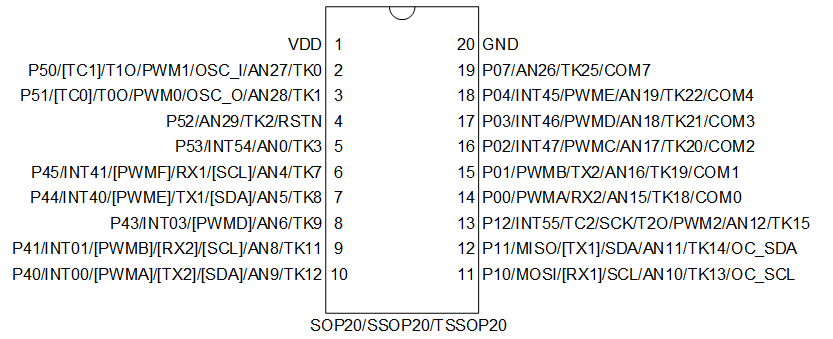

SOP20/SSOP20/TSSOP20引脚排列图

SOP16引脚排列图

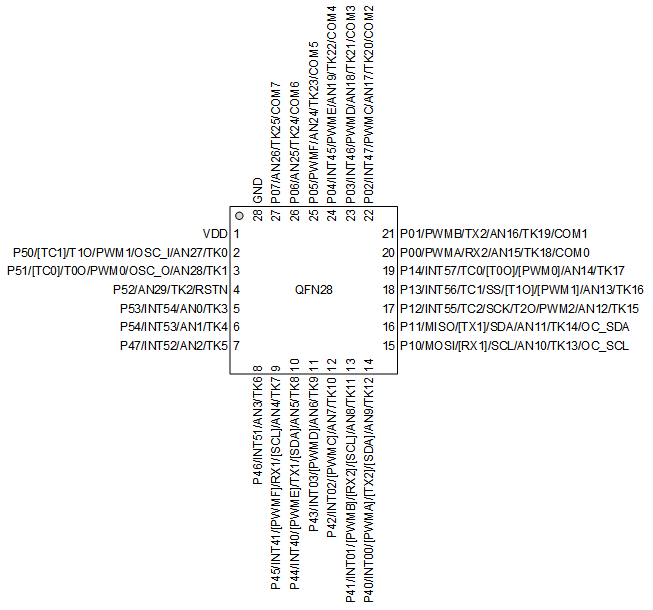

QFN28引脚排列图

06应用领域

智能家电：空气炸锅、电饭锅、空调、电烤箱

消费电子


：扫地


机器人


、触摸台灯、便携式按摩仪

07结语

AiP8F3516P在保留AiP8F3516成熟方案优势基础上，强化抗干扰能力、扩充模拟端口资源，同时做到软硬件向下完全兼容。无论是现有项目直接迭代升级，还是全新产品开发，都能帮助


工程师


缩减研发周期、降低EMI调试与PCB改版成本，是触摸MCU方案的优选升级之选。
