中微爱芯五段逐级点亮LED电平驱动芯片AiP2284简介

01简介

Ai


P2284是一款内置高增益整流放大器的5点


LED


电平


驱动芯片


，专为


AC


/


DC


电平指示而设计，适用于VU音量表、


信号


强度计等场景。AiP2284将


音频


或直流信号精确转化为直观的5段LED光柱，凭借简洁的电路结构、稳定的驱动能力，在功放面板、调音台、


仪器仪表


及便携音频装置中广受青睐。

02关键参数

03产品优势

经典逐级点亮指示，直观呈现：内部集成-10dB至+6dB逐级点亮型5点


LED驱动


，输入灵敏度典型值仅70mV，无需外部复杂电路即可将微弱的音频或直流信号转化为光柱显示，为功放、调音台提供直观精准的音量反馈。

精简设计，稳定可靠：内置高增益（26dB）整流放大器，仅需极少的外围器件即可工作。恒定


电流源


输出（典型15mA）有效抑制LED点亮时的辐射噪声，LED点亮电平不随


电源


电压波动，确保指示精度。

交直流通用，灵活适配：支持AC/DC电平输入，既可通过


电容




耦合


实现音频信号可视化，也可直接用于电池电量等直流电压的监测。提供经典SIP9直插与紧凑型ESOP8贴片两种封装，SIP9适合


DIY


及原型验证，ESOP8适应自动化生产需求。

宽电压适应，应用灵活：支持3.5V至16V宽电源电压范围，适配从低压便携设备到工业仪表的多样化供电方案，静态功耗低至5mA，兼顾能效表现。

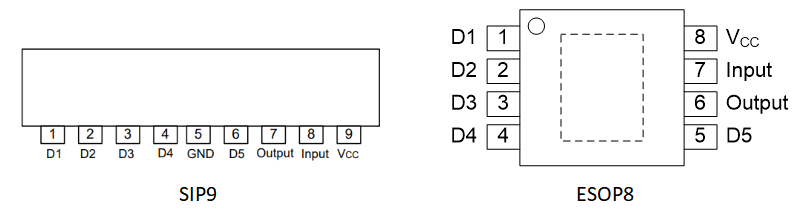

04引脚排列图

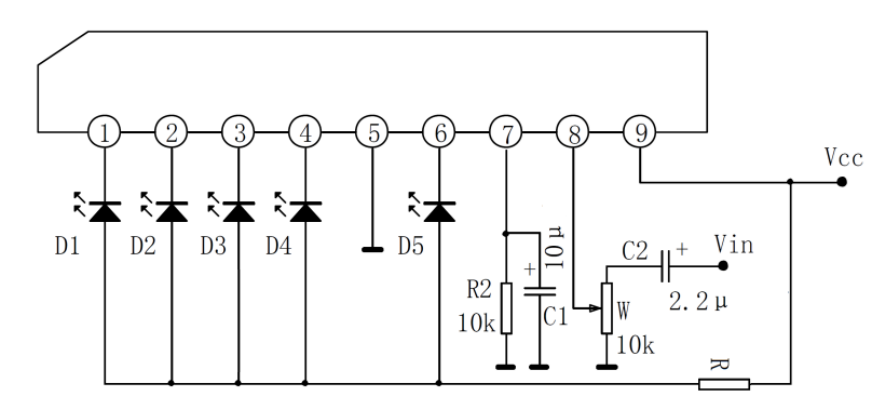

05典型应用线路图

06应用领域

高保真音响：功放输出电平表、VU音量单位计、调音台

仪器仪表：简易信号强度指示、通用电压监测

消费电子


：复古收音机、多媒体音箱、便携式录音设备

便携设备：电池电量指示、声控反馈装置、音频DIY

07结语

AiP2284将输入灵敏度、恒定


电流


驱动与双封装设计巧妙融合，是音频可视化与信号监测场景的理想选择。无论是功放面板上的光柱律动，还是工业现场的简易指示，AiP2284都能以精简的外围设计、稳定的驱动性能，带来可靠且富有表现力的电平驱动解决方案。搭配中微爱芯器件，轻松赋予产品直观灵动的视觉反馈。
