锂插层揭秘二维材料相变,宏量制备还炼出柔性热电新材料 | NSR


二维过渡金属硫族化合物(TMDs)是材料界的 “百变选手”,凭借丰富晶相和相态专属特性,在电子、光电、能源转换等领域大显身手。锂插层技术是调控其晶相、实现高效剥离的 “核心法宝”,但长期以来研究仅聚焦少数 Ⅵ 族 TMDs,大量 Ⅳ-Ⅴ 族材料的锂插层相演化规律成谜,成为其从实验室走向产业化的 “拦路虎”。
近日,香港城市大学曾志远教授 / 曾晓成教授联合新加坡国立大学罗健平教授、哈尔滨工业大学(深圳)王晓东博士的研究团队取得关键突破!团队通过原位 X 射线衍射、拉曼光谱结合密度泛函理论计算,首次为 Ⅳ-Ⅵ 族 TMDs 绘制出锂插层相演化“全景导航图”,发现全新相变行为并揪出背后普适规律,还借此实现 TMDs 原子级薄片宏量制备,成功造出高性能柔性热电器件,相关成果发表于National Science Reviews。
为了摸清不同族 TMDs 的 “变形脾气”,团队挑选了 Ⅳ 族 TiS2/ZrS2、Ⅴ 族 NbS2/VS2/TaS2、Ⅵ 族 MoS2 作为研究对象,用原位表征技术 “全程跟拍” 锂插层过程中的结构动态变化,打破了传统认知中只有 2H→1T/1T' 一种相变的局限,发现了四类全新的 “变形模式”:TiS2/ZrS2 插层时超 “专一”,稳守 1T 相不改变;NbS2 走 “温和路线”,从 2H 相变为 3R 相,只调整层的堆叠方式;VS2/TaS2 的 “变形路” 最复杂,从 1T 相经多个中间相最终变为 2H 相;就连研究最成熟的 MoS2,团队也精准找到了它的相变起始点和完成点,为定量调控相态提供了精准依据。

Ⅳ-Ⅵ 族TMDs的结构相演化“全景导航图”

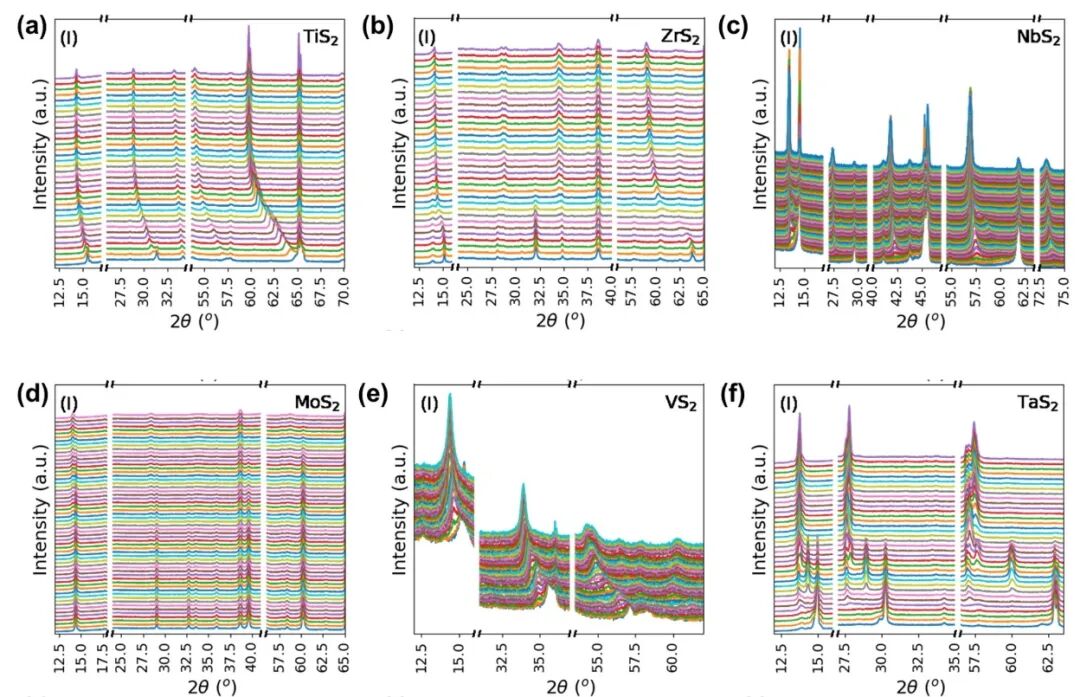

锂离子插层过程中Ⅳ-Ⅵ 族TMDs的原位X 射线衍射图谱

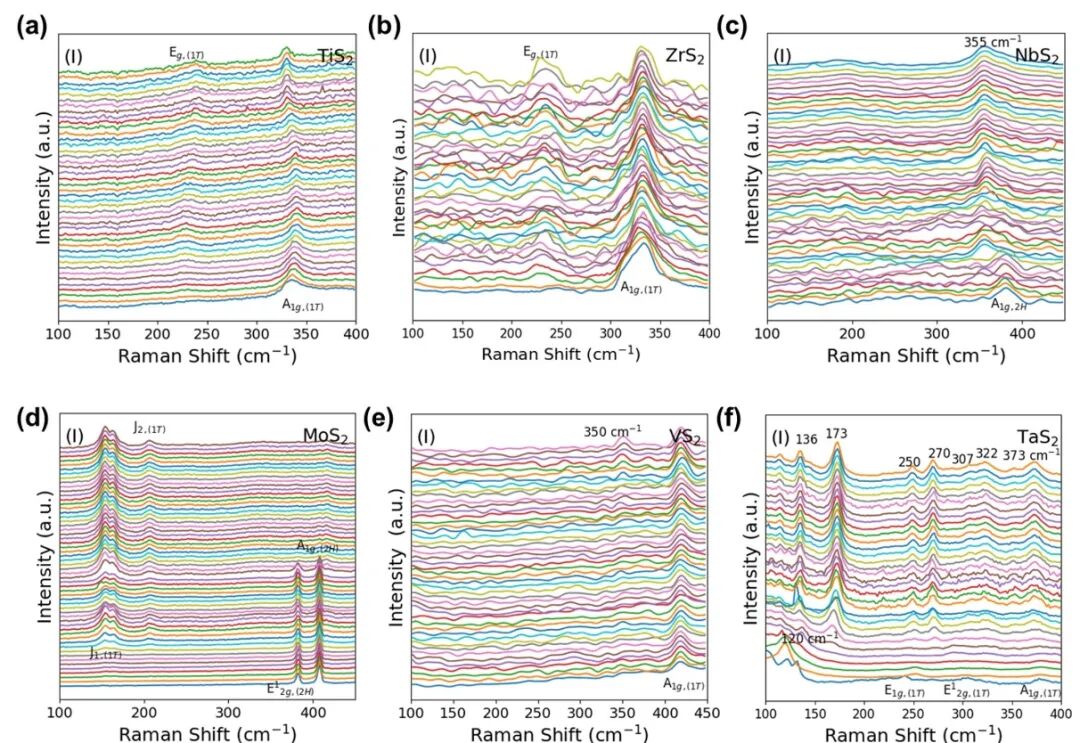

锂离子插层过程中Ⅳ-Ⅵ 族TMDs的原位拉曼图谱
更有意思的是,团队还发现 TMDs 在锂插层后的剥离过程中,还会上演 “二次变形”。这意味着剥离时的化学作用、机械应力、局部热效应,都会进一步影响材料的晶相结构,这一发现为精准调控材料相态打开了全新思路。
团队从结构、能量、电子分布三个维度,揭开了锂插层诱导相变的普适规律:材料会择优选择结构更稳定的晶相,锂插层会降低相变 “门槛”,锂原子的电子转移还会触发晶相转变,这一解析如同为科研人员配备了 “相态预测仪”。

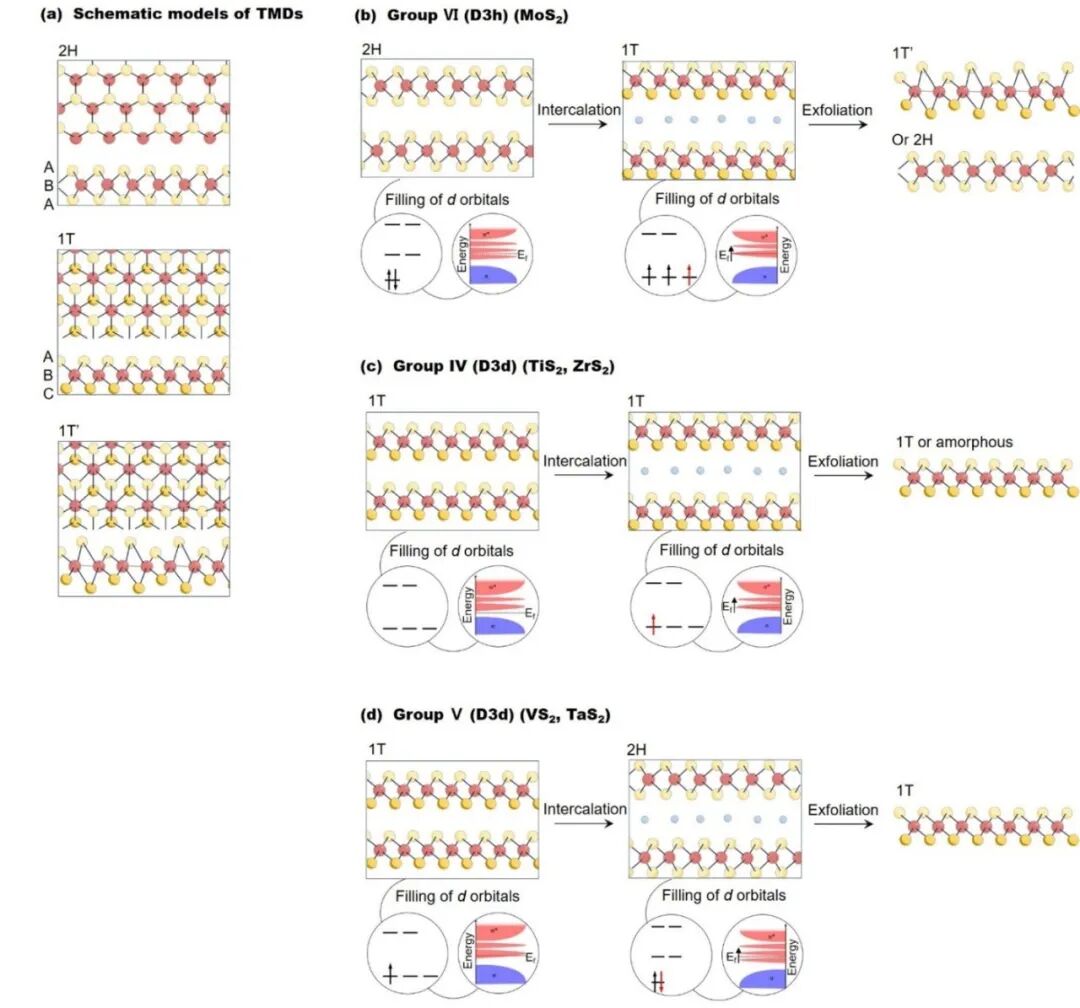

锂插层对TMDs结构相变的影响(晶相相对能量差,晶相相变的活化能垒)
基于这一规律,团队结合十多年技术积累,优化出温和电化学插层剥离策略,成功实现 Ⅳ-Ⅵ 族 TMDs 原子级薄片宏量制备。制备的纳米薄片分散性好、相结构可控,兼容多种沉积工艺,彻底摆脱了传统方法效率低、规模小的短板,为二维材料规模化器件集成打下核心基础。

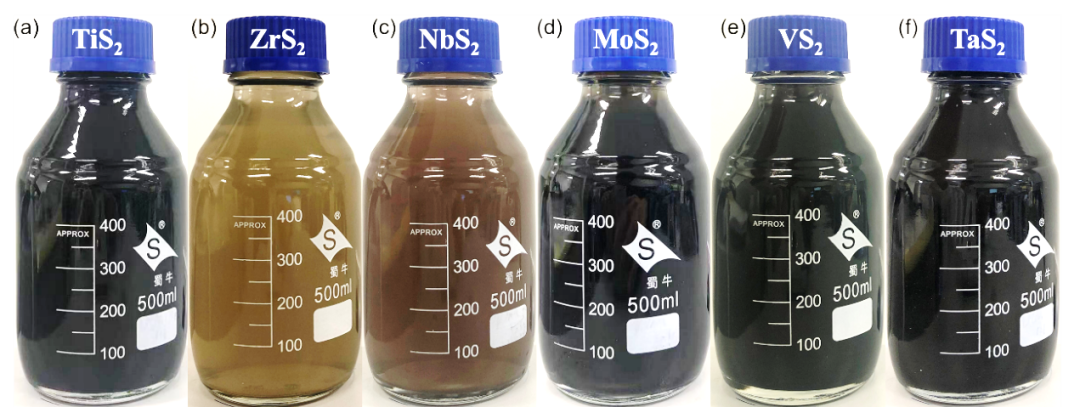

电化学锂插层辅助剥离制备的TMD纳米片分散液
技术的价值,最终要落到实际应用上。团队以 TiS2 为模型材料,制备出直径 10cm 的柔性 TiS2 纳米片薄膜,这款薄膜不仅柔韧性拉满、自带金属光泽,室温电导率更是达到 427 S・cm-1,是已报道同类材料的 2-4 倍,功率因子也表现亮眼。

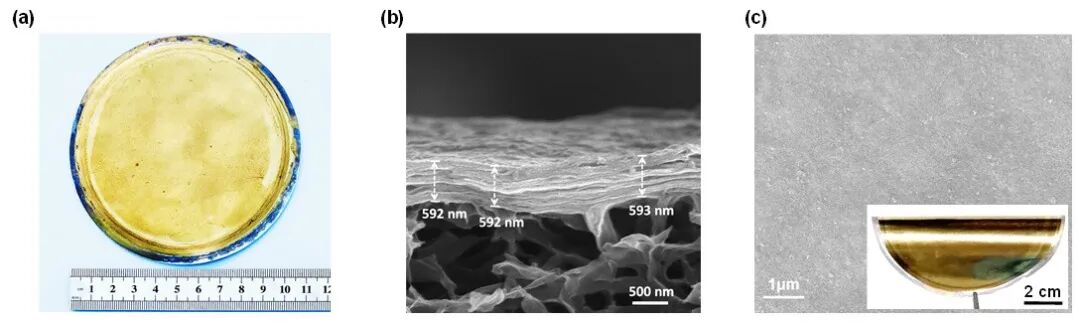

10cm 的柔性 TiS2 纳米片薄膜
在此基础上,团队将这款 n 型 TiS2 薄膜与 p 型 Bi0.4Sb1.6Te3 薄膜结合,组装出 8 腿柔性热电发电机。这款 “黑科技” 器件实力不俗:在 53K 温差下,最大功率密度达 458.6 W・m-2,开路电压会随热端温度线性增长,在 30K 温差下连续工作 6 小时,电压几乎没有衰减,界面电阻仅导致 8% 的功率损失,展现出超强的稳定性和实际应用潜力,为可穿戴电子设备的自供电提供了全新解决方案。

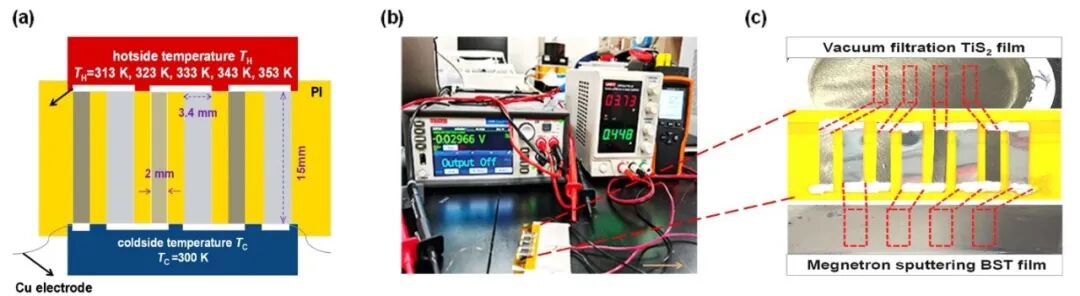

基于柔性 TiS2 纳米片薄膜的柔性热电发电机(FTEG)
此次研究填补了 Ⅳ-Ⅴ 族 TMDs 相工程化的知识空白,宏量制备技术更打破了实验室小批量制备与工业化生产的技术壁垒。未来,这一成果有望推动二维材料在电子、热电、储能等领域的产业化发展,让材料界的 “百变选手” 真正走进日常生活。
了解详情,请阅读原文
[点击下方链接或阅读原文] ▼
https://doi.org/10.1093/nsr/nwag165
