多维科技车规级TMR3081角度传感器芯片赋能汽车电子高精度位置检测

随着全球电动汽车市场高速增长和汽车智能等级的提升，


汽车电子


系统对角度


传感器


的精度、鲁棒性和功能安全性提出了更为严苛的要求。多维科技自主研发的TMR3081角度传感器芯片，基于领先的隧穿磁阻（TMR）技术，集


高精度


、宽温区稳定性和强环境适应性于一身，可为IBS、EMB、电子水阀、油泵等汽车电子应用提供兼具高性能与高可靠性的角度检测方案。

TMR3081芯片核心性能

全温区角度误差小于0.8°

多维科技TMR3081角度传感器芯片采用包含四个高灵敏度隧道磁电阻（TMR）传感元件的推挽式惠斯通电桥结构设计，该结构有效地补偿了传感器的温度漂移，确保在-40℃至150℃的宽温度区间内，实现0°~360°绝对角度测量，且全温区角度误差小于0.8°。

200Gs至800Gs的宽工作磁场范围

多维科技TMR3081角度传感器芯片在200Gs至800Gs的宽工作磁场范围内均可保持低角度误差，能够适应不同泵体、


电机


结构中因磁铁公差和气隙变化导致的磁场强度差异。该芯片输出SIN/COS


模拟


差分


信号


，可直接接入


MCU


内置


ADC


模块进行角度解算，无需额外信号调理电路，便于系统集成与快速开发。

-40℃~150℃的宽温区稳定测角

多维科技TMR3081角度传感器芯片的精度水平和优异特性，可配合汽车电子系统在严寒或高温环境下，复杂的电磁环境中均能提供准确的位置反馈，为系统的响应速度和控制精度提供坚实基础。

TMR3081芯片灵活设计安装

兼容对轴与离轴设计，安装灵活，适应紧凑型执行器结构

多维科技TMR3081角度传感器芯片支持对轴（On-Axis）和离轴（Off-Axis）安装方式，这一特性极大提升了


机械


布局的灵活性，尤其适用于空间受限的执行器模块。

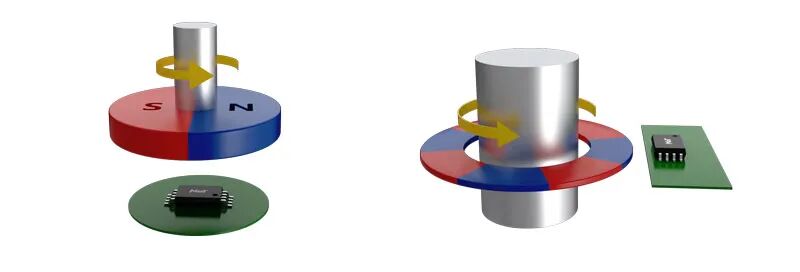

TMR3081应用原理图（左：对轴，右：离轴）

TMR3081芯片采用


TSS


OP8小型封装，可在紧凑的阀体、电机内灵活布放。其非接触式测量原理彻底消除了机械磨损，同时允许传感器完全密封防护，不受油污、水汽和振动冲击的影响。此外，芯片上电即可输出有效角度值，无需归零操作，减少了系统初始化时间与机械应力，契合汽车电子“免维护、长寿命”的设计目标。

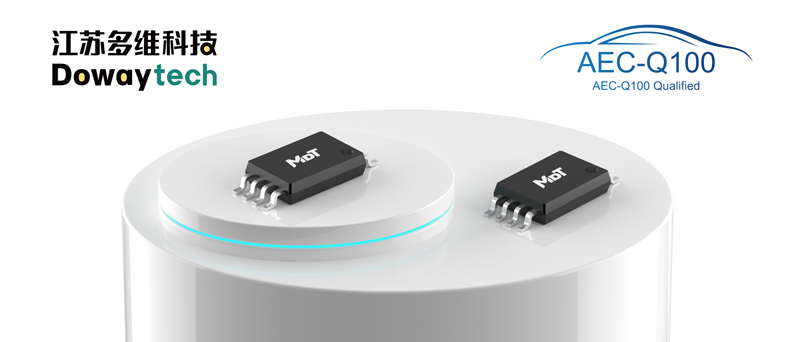

TMR3081芯片封装图

TMR3081车规级可靠性验证

TMR3081已获得NEVC


认证


、AEC-Q100认证

多维科技TMR3081角度传感器芯片已通过AEC-Q100车规认证和NEVC的


芯片测试


与认证，满足汽车行业对器件可靠性和寿命的严格要求。

TMR3081芯片典型应用

电子水阀阀门开度检测

雨刮电机轴位置检测

油泵与水泵电机位置检测

泵阀及旋转执行器位置检测

绝对值角度位置检测

踏板位置检测

节气门位置检测

多维科技可为汽车电子


工程师


提供IBS、EMB、EPS、电子水阀、雨刮电机、油泵与水泵等应用的国产定制化角度检测方案，缩短开发周期，助力新一代汽车电控系统实现更高水平的精度与功能安全性。

多维科技TMR3081角度传感器芯片现已全面量产，并持续稳定供货。

如需获取产品数据手册、测试样品、参考设计、磁路建议及专业技术支持，欢迎联系多维科技。

江苏多维科技（Doway


te


ch）倾力打造的磁传感器晶圆IDM模式制造平台，经过十多年不断地累积，高度整合了供应链资源，在满足客户的批量采购需求的同时，最大程度地保障供应产品的质量一致性及稳定性。江苏多维科技为满足客户多元化的定制需要，将努力提供更多、更好的优质磁传感器芯片产品。
