文/李老师

众所周知，2026年开年以来，AI基建促使硬件产业链不少企业股价一路大涨，其中不少消费类电子概念股均借AI东风实现了逆转，诸如旭日大数据此前分析的强瑞技术、凯格精机、精智达、利和兴等企业。

而在2个月前，苹果宣布：公司自研Baltra 云端 AI 服务器芯片（3nm N3E、Chiplet 芯粒架构，面向苹果自有数据中心 AI 训练 / 推理，计划 2026 试产、2027 批量落地），弃用传统有机 FC-BGA 基板，测试三星电机玻璃基板，由台积电完成先进封装、博通负责芯片互联方案，苹果直连材料厂商做封闭研发（孤岛式供应链）。

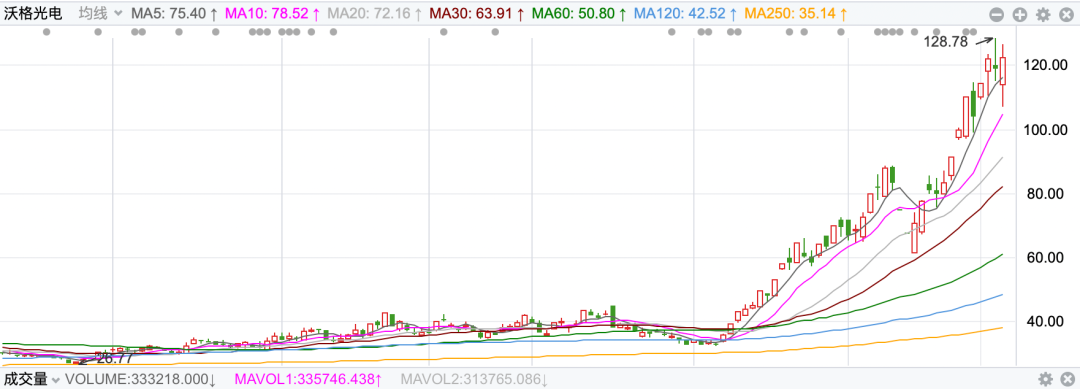

这则重要新闻直接引爆了玻璃基板概念，不少相关企业股价实现暴涨，沃格光电正是其中之一，在过去短短2个月内，其股价暴涨了4倍之多！

那么，究竟是什么魔力，让这家原本以光电显示加工为主业的公司，成为资本疯狂追逐的焦点？答案，藏在一块看似普通的透明材料——玻璃基板身上。

今年以来，从苹果实测玻璃基板封装自家芯片，到英特尔、三星、台积电扎堆押注玻璃基板技术，再到AI大模型爆发带来的算力需求指数级增长，玻璃基板这个此前只存在于产业实验室中的概念，一夜之间成为全球半导体产业链公认的“下一个超级风口”。

当苹果、英特尔、三星这些全球科技巨头都在重仓布局玻璃基板的时候，产业必须意识到：这不是一次普通的材料迭代，而是AI时代算力基建的一场底层革命。传统有机封装基板已经走到了物理性能的极限，玻璃基板正在成为破解AI算力瓶颈的核心钥匙，而在这场新材料革命中，国内产业链已经完成了从技术突破到产能布局的关键一跃，沃格光电等头部企业更是率先卡位核心赛道，成为这波产业爆发浪潮中的第一波受益者。

要理解玻璃基板为什么突然火了，首先要搞清楚：玻璃基板到底是什么？它在整个电子系统中扮演着什么样的角色？

简单来说，封装基板就是电子系统的“中间底座”，它一边连接芯片内部的电路，一边连接外部的PCB电路板，是芯片算力传输的关键枢纽，相当于整个芯片系统的“高速公路骨架”。

过去半个多世纪，这个“骨架”一直由有机材料占据主导——也就是我们常说的“有机封装基板”，主要成分是玻璃纤维布加上环氧树脂，凭借低成本、易加工的特点，支撑了半导体行业数十年的发展。

但进入AI时代之后，一切都变了。AI大模型的爆发式增长，让算力芯片发生了三大结构性变化：芯片越做越大、功耗越来越高、封装越来越复杂，传统有机基板的性能，已经完全跟不上AI算力发展的节奏，三大瓶颈越来越突出，已经到了不得不换的地步。

第一个瓶颈是热匹配瓶颈。硅芯片的热膨胀系数大约在3ppm/℃左右，而传统有机材料的热膨胀系数普遍在15-20ppm/℃，两者差异超过5倍以上。在AI高功耗芯片持续高负荷运行的过程中，芯片会反复经历冷热循环，由于两种材料膨胀收缩幅度不一样，很容易导致芯片翘曲，严重的时候甚至会造成线路断裂，在GPU和HBM（高带宽内存）堆叠这类高功耗场景下，甚至会直接烧坏芯片。

做个简单的类比：把一块瓷砖贴在木板上，温度变化的时候木板膨胀收缩比瓷砖大得多，时间长了瓷砖肯定会开裂甚至脱落，这个问题放在芯片封装上，就是致命的可靠性风险。AI数据中心里的芯片要全年无休持续运行，这种可靠性风险是绝对不能接受的。

第二个瓶颈是高速信号损耗瓶颈。AI芯片需要处理海量高速数据，尤其是HBM内存和芯片之间的数据传输速率已经达到了每秒数百G，而传统有机材料的介电损耗很高，高速数据传输的时候信号衰减、串扰非常严重，不仅会拖累算力效率，还会增加信号延迟，对于追求极致响应速度的AI计算来说，这是无法接受的硬伤。

第三个瓶颈是布线密度瓶颈。现在先进封装普遍采用Chiplet（芯粒）架构和HBM堆叠，封装内部的互连数量比传统封装增长了一个数量级，原来的有机基板的线路精度、通孔密度已经满足不了需求。传统有机基板一般只能做到10μm以上的线宽线距，通孔密度最多做到10^4个/cm²，而Chiplet和HBM需要更高的密度，这已经超过了有机材料的物理极限。

就是在这样的背景下，产业界开始把目光转向了一个原本被忽略的材料——玻璃。经过特殊工艺加工的玻璃基板，天生就完美解决了传统有机基板的三大痛点，成为AI时代先进封装的最优解。

据了解，半导体用的玻璃基板，是以高端石英砂为基础，经过高温熔融、特殊配方调配、激光微加工等上百道复杂工艺制成的新型高端封装材料，核心性能完全是为AI先进封装量身定制的，四大核心优势正好打中了传统有机基板的痛点。

第一个优势，是极致的电气性能。玻璃材料本身的介电常数和介电损耗远低于有机材料，在100GHz的超高频环境下，玻璃基板的信号损耗比传统有机基板降低50%以上，比硅基板还要低2-3个数量级，能够大幅减少信号串扰，保障AI芯片高速数据传输不“堵车”，让算力传输效率大幅提升，延迟显著降低。这对于AI芯片来说，就是实实在在的性能提升。

第二个优势，是绝佳的热匹配能力。通过调整玻璃配方，玻璃基板的热膨胀系数（CTE）可以精确控制在3-5ppm/℃，和硅芯片的热膨胀系数几乎完全一致，这意味着在芯片反复冷热循环的过程中，玻璃基板几乎不会变形，芯片翘曲风险比传统有机基板降低70%以上，能够显著提升封装的可靠性，从根本上解决了高功耗AI芯片的散热翘曲问题。对于HBM堆叠这类对翘曲度要求极高的封装场景，玻璃基板几乎是目前唯一可行的解决方案。

第三个优势，是超高的结构精度。玻璃基板可以做到纳米级的表面粗糙度，通过激光微加工技术，可以实现2μm级的线宽线距，通孔密度可以达到10^5个/cm²，是传统有机基板的10倍，完全能够满足Chiplet、HBM等高密度封装对布线密度的需求，为先进封装的进一步升级留下了足够的空间。

第四个优势，是强大的系统集成能力。玻璃基板本身的平整度更高，相同面积下的封装密度可以提升50%，能够集成更多计算单元或者更多层HBM堆叠，可以直接提升AI芯片的算力密度，在相同的芯片尺寸下实现更强的算力，这对于面积越来越大的AI芯片来说，价值非常大。

除此之外，玻璃还有一个天然的优势：透明。这个特性让玻璃基板成为光电集成的理想平台，未来芯片之间的互连从电信号升级到光信号是行业公认的大趋势，而玻璃基板可以直接集成光波导，相当于直接在芯片内部铺好了“光速公路”，能够完美支持下一代共封装光学（CPO）技术，是未来光电融合芯片的天然载体。

可以说，玻璃基板的出现，不是一次小修小补的材料升级，而是一次从底层解决AI算力瓶颈的革命性突破，完美契合了后摩尔时代半导体产业从“制程进步”转向“封装进步”的大趋势，这也促使全球科技巨头都在疯狂押注这条赛道。

今年以来，玻璃基板赛道的一个标志性事件，就是苹果正式下场实测玻璃基板封装。根据产业链消息，苹果最新研发的自研芯片已经开始采用三星电机提供的玻璃基板进行实测验证，如果验证顺利，未来苹果的新一代芯片将大规模采用玻璃基板封装。

而在消费电子领域，苹果一直是行业技术路线的引领者，苹果认准的技术路线，最后几乎都成了行业标准，这一次苹果实测玻璃基板，相当于给整个产业做了一个最权威的认证，意味着玻璃基板从技术验证阶段，正式向量产应用阶段迈进，产业爆发的拐点已经到来。

事实上，不只是苹果，全球顶尖的科技巨头几乎都已经在玻璃基板赛道完成了布局。早在几年前，英特尔就开始布局玻璃基板技术，原本一度传出要放缓投入，结果在今年一季度，英特尔明确加码玻璃基板研发，预计2026年就会推出采用玻璃基板的芯片样品；三星不仅在玻璃基板材料端布局，还在封装端大举投入，计划在2027年实现玻璃基板的大规模量产；台积电更是把玻璃基板看成是下一代先进封装的核心载体，已经联合产业链多家企业开展联合研发，目标就是在3nm以下制程的先进封装中大规模采用玻璃基板。

巨头的集体押注，背后是非常清晰的产业逻辑：

当摩尔定律逼近物理极限，芯片制程提升的成本越来越高，收益越来越低，行业已经把提升算力的主要方向从“缩小晶体管”转向了“先进封装”，而玻璃基板就是先进封装绕不开的核心材料。

可以看到这样一个清晰的传导链条：AI大模型爆发→算力需求指数级增长→芯片向大尺寸、高集成、高功耗方向演进→传统有机封装基板性能不够→玻璃基板成为最优解决方案→巨头集体投入研发→苹果等终端厂商开始实测→产业进入量产前夜。

据行业调研，2026年全球玻璃基板将进入小批量出货阶段，而真正的大规模放量将出现在2028-2030年，到那个时候，AI服务器、高端GPU、存储芯片等领域对玻璃基板的需求将迎来爆发式增长，行业整体增速有望超过30%。

此外，根据第三方机构预测，到2030年，玻璃在半导体领域的整体市场规模将达到100亿美元，其中TGV（玻璃通孔）加工市场的规模就将达到68亿美元，年复合增长率高达36.9%，而如果算上显示、光伏等其他领域的玻璃基板需求，整体市场规模将超过千亿美元，这是一个不折不扣的万亿级新赛道。

众所周知，过去高端封装材料领域一直被海外企业垄断，国内企业长期依赖进口，但在玻璃基板这条新赛道上，国内企业已经实现了从技术到产能的多点突破，在多个关键环节都跑出了领先的本土企业，国产替代的空间非常大。

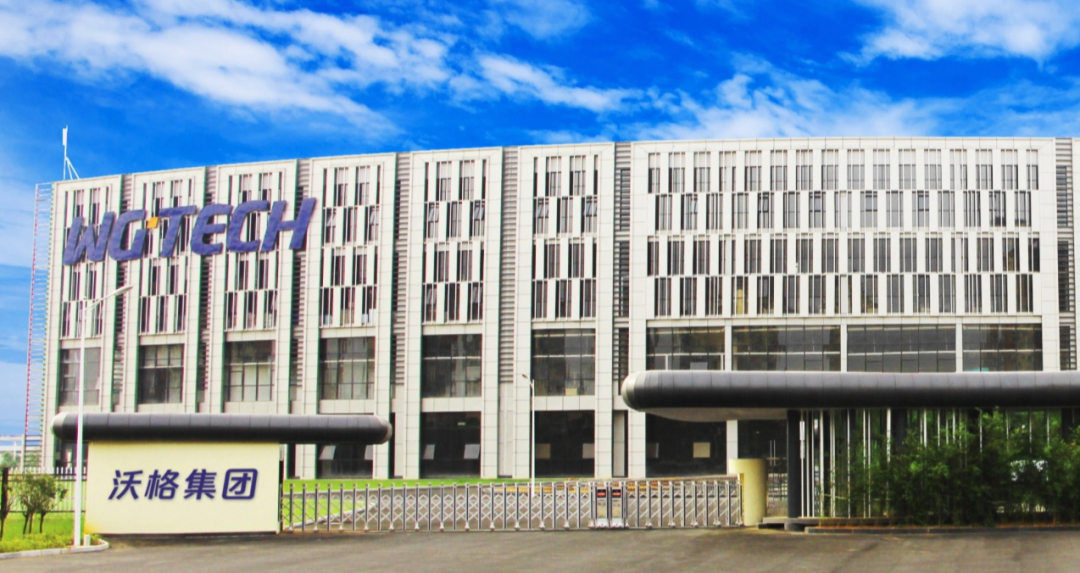

以沃格光电为例，其原本是一家做光电显示玻璃精加工的企业，在玻璃精密加工领域有十多年的技术积累，很早就看到了玻璃基板在半导体和先进封装领域的机会，很早就开始转型布局，是国内最早布局半导体玻璃基板TGV加工技术的企业之一。

2024年2月，沃格光电完成了对湖北通格微剩余股权的收购，湖北通格微成为沃格光电的全资子公司，而通格微拥有全球领先的TGV玻璃基板加工技术，目前已经具备了玻璃基TGV产品的规模量产能力，产品可以广泛应用在高算力芯片、射频器件、直显基板、微流控芯片等多个领域。

根据公司公开信息，目前湖北通格微已经完成了新建一期年产10万平米产能的建设，已经进入小批量供货阶段。

据沃格光电披露，公司泛半导体业务以湖北通格微电路科技有限公司为经营主体。依托公司自主掌握的工艺技术平台，通格微积极开展前瞻性探索与技术储备，利用玻璃基低介电损耗、高平整度、高散热特性以及大尺寸量产优势， 覆盖玻璃基 RF 射频器件、 光模块/CPO 玻璃基封装载板、 大算力芯片先进封装用全玻璃基载板，生物芯片应用玻璃基板或基础结构件，及其他玻璃器件等产品应用方向。

其还指出，玻璃基板凭借其优异的光学高透性与极低的高频介电损耗， 结合 TGV 核心工艺，极大缩短了信号链路并降低了单比特功耗，行业内部分厂商在积极推进玻璃基在算力网络硬件基础设施的应用。

此外，半导体先进封装方面， 随着 AI 大算力芯片向大尺寸、 高集成度演进， 传统封装基板逐渐逼近物理极限。玻璃基线路板有望解决先进封装中载板的面积受限和翘曲问题。在系统集成上，玻璃基板支持面板级封装，能提升空间利用率并集成更多芯粒，且其较好的热稳定性与机械稳定性更契合大尺寸高性能芯片的封装需求。在传输性能上，基于低介电常数与低差损特性，玻璃基板信号传输更快、频率更高。目前，全球半导体巨头正陆续布局玻璃基先进封装技术，推动其在高性能计算等领域的应用。

在具体产品布局上，沃格光电目前重点布局三大方向，分别是高端光模块玻璃基载板、先进封装TGV基板、玻璃基MiniLED，多个产品已经取得了突破。

简而言之，湖北通格微作为公司布局泛半导体领域的核心平台，聚焦 GCP（玻璃基线路板）核心工艺在通信、先进封装及 MicroLED 等领域的技术攻关和产业化推进。

产业合作方面， 公司在 ITGV 行业论坛上推出全玻璃基多层互联架构和 GCP 半导体先进封装解决方案，与北极雄芯签订战略合作协议，围绕异构芯粒与玻璃基板的高度集成 AI 计算芯片展开合作。

2026 年 3 月，通格微携多款自主创新玻璃基产品亮相 SEMICONChina2026，展出可量产超高深宽比TGV 玻璃基板等多类产品，涵盖先进封装、通信、微流控、新型显示等应用领域。

产品落地方面，通格微面向通信、半导体封装、光模块/CPO、微流控等产品的客户验证工作稳

步推进。

在玻璃基 RF 射频器件方向， 产品涵盖 5G-A/6G 通信射频天线振子等高频信号传输场景， 利用其低介电损耗与高散热特性提供底层架构，目前正与特定科研院所及下游客户进行合作打样；在光模块/CPO 玻璃基封装载板方向，目前处于批量送样验证阶段；在大算力芯片先进封装用全玻璃基载板方向，公司配合半导体行业客户进行全玻璃基封装技术的方案验证与联合攻关；在玻璃器件及前沿新材料方向，针对体外诊断生物芯片应用玻璃基板或基础结构件，微流控产品向客户小规模交付。

沃格光电还强调：“由于玻璃基 TGV 技术在泛半导体领域的应用尚处于产业发展早期阶段，公司多项产品技术均处于送样验证阶段，目前湖北通格微营收规模还极小，并处于经营亏损阶段。公司将继续加大新产品研发投入，引进半导体行业人才，保持公司在行业内的技术和工艺领先优势，积极配合客户开发需求，努力改善经营。”

展望未来，玻璃基板产业的发展路径已经非常清晰：

2026年到2027年，是玻璃基板的技术验证和小批量量产阶段，苹果、英特尔、三星这些巨头都会在这个阶段完成产品验证，产业链各个环节的技术和产能都会逐步成熟；

2026年被很多业内人士看成是半导体玻璃基板从技术开发向规模化量产过渡的关键节点，整个全球产业链都在加速运转；

到2028年之后，随着AI芯片、高速光模块等下游需求的爆发，玻璃基板将进入大规模量产阶段，行业迎来真正的爆发期，预计2028年到2030年，行业复合增速会超过30%，TGV加工领域的增速甚至会超过35%，是整个半导体产业链中增速最快的细分赛道之一。

长期来看，玻璃基板会成为后摩尔时代算力基础设施的核心基石，不仅会改变半导体先进封装的格局，还会推动光电融合技术的发展，为下一代光互联芯片奠定基础，随着AI技术持续发展，对算力的需求会持续增长，玻璃基板的长期成长空间会持续打开。

从国内产业发展的角度来看，玻璃基板赛道是国内半导体材料领域少有的、能够实现弯道超车的新赛道，国内企业在技术上并没有落后太多，甚至在部分环节已经处于全球领先水平，随着下游AI产业的快速发展，加上国内政策对半导体材料国产替代的支持，国内玻璃基板产业链会快速成长，诞生出全球领先的龙头企业。
